ADSL宽带接入方式因为其对线路改造小，接入方便，速度理想，被越来越多的消费者所接受。目前ADSL MODEM的接口方式主要有PCI、USB、LAN接口，其中PCI接口的为内置插卡式，USB接口和LAN接口的为外置式。如果你想最便捷地来搭建多机连线上网的话，那么使用带路由的LAN接口MODEM莫不为最佳选择。它不需要任何服务器，只需要多添置一个HUB或者SWITH就可以了。
下面就以同维DSL699E为例，说明怎样实现这一应用方案。这款ADSL Modem基于Globespan芯片组设计，支持桥接、路由方式（Globespan在国内虽不及Alcatel名号大，但其在国际ADSL市场上的势力不容小视）。
除了DSL699E外，还需要准备这些硬件设备：一个HUB或者SWITCH，RJ45平行网线，带网卡的电脑。因为ADSL设备与ISP局端的联系很密切，所以你还需要向电信部门收集如下信息，这在系统的参数设置上将显得非常重要。包括VPI、VCI值，封装方式、调制方式及用户名、密码、密码协议。
VPI是虚路径标识值，VCI是虚通道标识值。封装方式一般为VCMUX或LLCMUX。调制方式是指采用ANSI T1.413或G.LITE或G.DMT。
先进行硬件的安装（如图一所示）。用RJ45平行网络线把DSL699E的LAN口接到HUB或SWITCH上，同时把网卡的接口也连接到HUB或SWITCH上（事先要确认网卡已经在电脑上安装好）。将电话线先接到语音分离器上，再将连线从语音分离器的另一个端口引出接到DSL699E的LINK口。如果你不需要占用ADSL这条线打电话的话，就直接将电话线接到DSL699E的LINK口。打开DSL699E的电源开关至ON，如果POWER灯、ACT灯、LINK灯常亮，就说明物理层连接正常。（POWER灯常亮表明Modem已通电，ACT常亮表示Modem与计算机网卡或HUB已建立连接，LINK常亮表示Modem与局端物理层已建立连接。）
下面就可以开始进行Modem的参数设置
DSL699E备有一个快速安装设置程序软盘，这比利用WEB设置界面更简单。每一台连接到
HUB或SWITCH的电脑都需要进行参数设置。将DSL699E包装盒里的软盘插入到软驱，
从路径A:\setup.exe安装快速安装程序，就可以根据应用程序提示完成安装。安装完应用程
序以后，从计算机桌面点击 开始 → 程序 → Adsl → ADSL Setup运行应用程序。
在弹出的窗口（图二）中输入远程服务器地址(即ADSL699E 的IP地址)，用户名以及密码，
然后单击连接进入设置界面。如果提示“找不到服务器”，检查各网络接口是否
都连接好，确定ADSL699E电源已开启ACT灯常亮，然后再重新启动PC。
（图二）

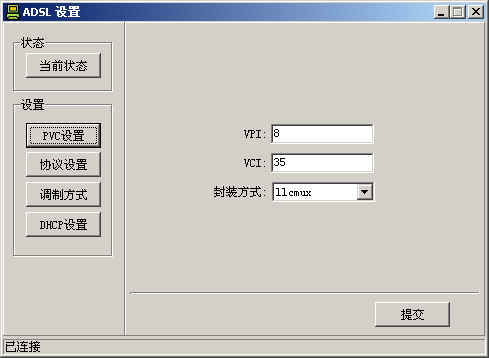

首先来设置PVC（如图三所示），在设置界面的左边单击 pvc设置 ，进入PVC设置界面。填写ISP（INTERNET服务提供商）提供的VPI，VCI的值，及封装方法。（以下各图中的值均为深圳市的）
（图三）
设置完毕，单击 提交 键，稍等片刻，应用程序弹出已成功提交，必须设置协议才能正常连接！的提示窗口，单击OK 键进入协议设置窗口。一般每个地区的PVC值是固定的，因此不必每次设置时都更改该设置，只需在第一次设置该ADSL699E或恢复了出厂默认设置后才需要设置。

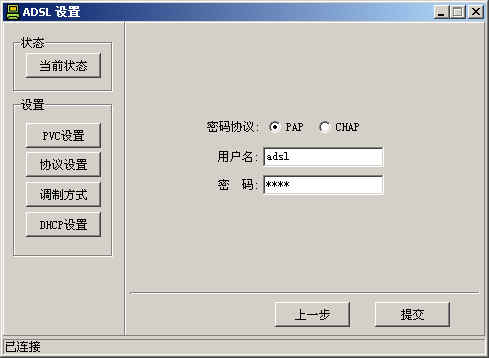

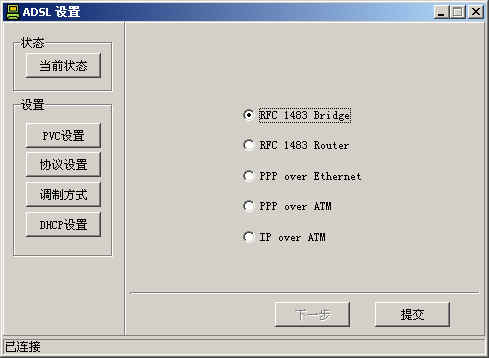

接着进行协议设置（如图四所示）。在设置界面的左边单击协议设置键，进入协议设置界面。选择ISP提供的所在地区使用的ADSL 协议及相关信息。 这里我们要实现的是多台PC共享上网要用PPP OVER ATM（RFC2364） 或PPP OVER ETHERNET（RFC2516），然后单击 下一步 按键，进入相应的设置界面（如图五所示）。填写ISP提供的用户名、密码以及密码的协议。
（图四）
（图五）
然后设置调制方式（如图六所示），在设置界面的左边单击 调制方式 键，进入DSL699E 标准设置界面。选择ISP提供的该地区所使用ADSL 标准。如果不清楚可以选择“MULTI（AUTO）”让ADSL699E自动切换。
（图六）
设置完毕，单击 提交 键，稍等片刻，应用程序弹出已成功提交 的提示窗口，单击 OK 键完成该项设置。回到当前状态窗口。

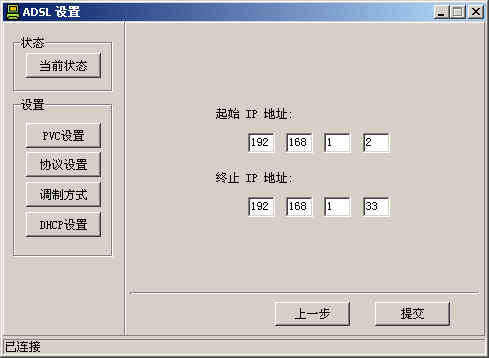

别着急，再设置最后一个DSCP （Dynamic Host Configuration Protocol动态主机配置协议），这个功能可是非常强大，它将DSL699E设置成DHCP服务器，通过设备自动给所连接的PC分配IP 地址，这样，电脑的的网关和DNS均不用设置。在设置界面的左边单击 dhcp设置 键，进入DHCP设置界面。选择DHCP服务器 选项，单击 下一步 按键，进入DHCP服务器设置界面（如图七所示）。
（图七）
填写 起始IP地址 和 终止IP地址 。注意所设置的IP地址应与DSL699E的IP地址在同一个网段上（如：192.168.1.X），且IP地址的范围默认设置为：起始IP地址：192.168.1.2终止IP地址：192.168.1.33
单击 提交 键，稍等片刻，应用程序弹出 已成功提交 的提示窗口，单击 OK 键完成DHCP服务器的设置。回到当前状态窗口。
这样就轻松的完成了同维DSL699E的设置，再把ADSL重起一下就能多台PC同时上网冲浪了。总结一下，就这么几个步骤：1、连接硬件；2、连接到远程服务器；3、设置PVC、协议、调制方式、DHCP。以后只要ISP的信息没有改变,没有按“RESET”键就不必重新设置了。把设备打开ADSL699E就会自动连接到INTERNET上轻松的实现多机共享。
