作为一家源自德国的显卡制造厂商,艾尔莎(ELSA)一直在用户心目中有着相当不错的印象,而自从8月1日新的“ELSA
GMBH”公司开始启动之后,以前针对该公司财务问题的一些谣言也逐渐散尽。
针对nVIDIA新内核的特点,ELSA先后推出了多款基于NV17核心的产品,并均被冠以影雷者517的名字。为了便于不同型号显卡之间的区分,ELSA还通过不同的接口规格,将MX440、MX460以及今天将要介绍的MX420,分别配以不同的编号。其中,由于我们今天将要测试的这款显卡采用了DDR显存,因此被命名为影雷者517DV。
该产品的包装采用了艾尔莎ELSA一贯的外型设计,产品包装内除了显卡之外,还包括多语种的说明书和安装手册以及最新的显卡驱动光盘。了解艾尔莎(ELSA)显卡的朋友都知道,他们的一大特点之一,就是并非使用了nVIDIA的公板驱动,而是坚持自己设计的原则,这样可以起到针对自己产品的特点对显卡进行一定优化的作用。与此同时,艾尔莎(ELSA)还附送了3D MARK
2001 Pro,用户可以在对自己的显卡进行优化设置之后,进行3D测试比较,从而得到最佳的显示效果。
上图为该显卡的接口端,从左至右依次是DVI接口和VGA接口。考虑到家庭用户的实际要求,艾尔莎(ELSA)显卡还赠送了一根视频输出线,考虑的很是周全(如下图所示,那根一端黄色一端黑色的短线)。

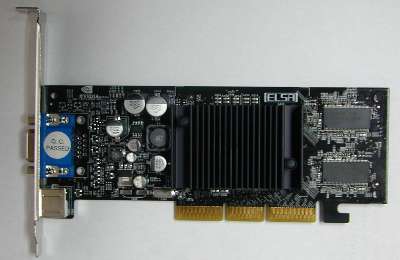

ELSA(ELSA)这款影雷者 517DV 采用了黑色PCB板,全公板设计,这也是它从GeForce
4系列显卡以来的一个普遍现象。
与众多显卡生产厂商不同的是,艾尔莎(ELSA)比较喜欢使用一般的散热片来完成此类显卡的散热工作,这种被动散热的方式,多少让人对显卡主芯片有些担心。然而,从以往我们测试艾尔莎(ELSA)同类产品时的经验看,这种做法还是比较安全的。一方面,艾尔莎(ELSA)将散热片的表面积做的尽量够大,保证了更多的热量被传导出来,另一方面,显卡散热片,还可以利用机箱中的空气流动,来间接的把热量带走。虽然这样一来,该种显卡的温度要比同类其他品牌的产品相对高一些,但还不至于达到烧毁显示芯片的程度,也就是说属于安全范围之内,而这种被动散热的方式,还有一个比较明显的优势,那就是减少了机箱中从显卡风扇处产生的噪音。从某种意义上说,这样也是一个相当不错的环保方法。

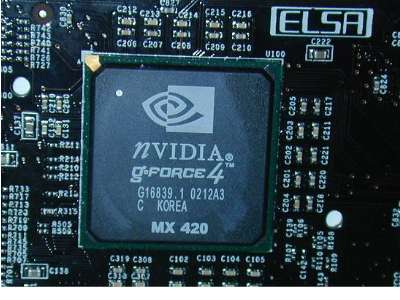

显示核心很明显是产地韩国的nVIDIA标准的MX420的显示芯片,而其他显卡厂商一般采用的芯片多为台湾的台积电所生产(台湾生产的芯片多数在命名上为NV17S)。GF4
MX420的默认工作频率为250MHz。

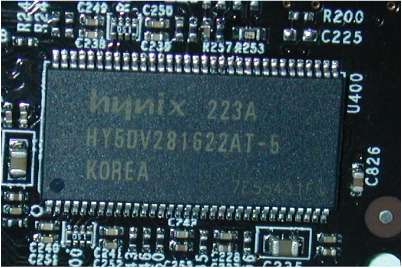

显存是64MB的现代 5ns DDR 显存颗粒(5ns 16MB×4的规格),还是比较令人满意的。4片显存颗粒采用双面的贴片设计,而且在显存的旁边也有很多的电子元件,有利于显卡的稳定工作。
强悍的电源用料

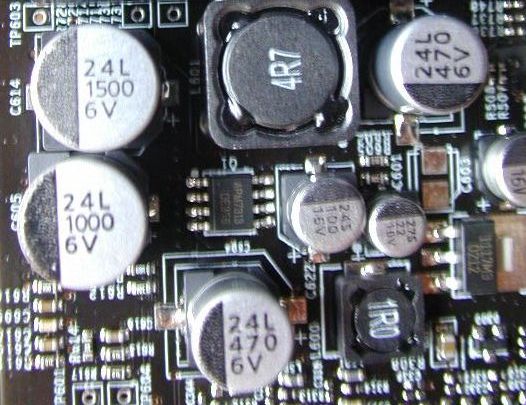

从稳压供电模块的设计我们不难看出,为了保证显卡的稳定工作ELSA在用料方面还是一点都不含糊的,这些细节上的选择就是很好的解释。
显卡供电模块采用台湾Niko(新研电子)出品的Mosfet P3055LD,TO-252封装,开态电阻50毫欧。

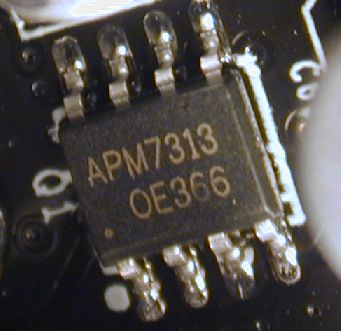

高级电源管理(APM)部分采用的是台湾茂达电子的7313芯片。
单输出模式的线性电压调节芯片,可调整电压范围1.25V~5.5V,输出1.30V,它像一个带电压校正功能的“触发器”,对整体电压大小起到四两拨千斤的作用。
