五月，矽统发布了其Xabre系列显示核心，那时我们就已经看到了精英的Xabre400显卡AG400。该卡是基于公版的设计，并采用钰创3.3ns
DDR显存。
精英作为和矽统关系密切的合作伙伴，在芯片组和图形芯片业务上都有着良好的合作，在过去精英的SIS315显卡就已经取得过不错的成绩，这次精英当然也有全系列的Xabre显卡上市，这次我们测试的是使用Xabre200核心的精英AG200显卡

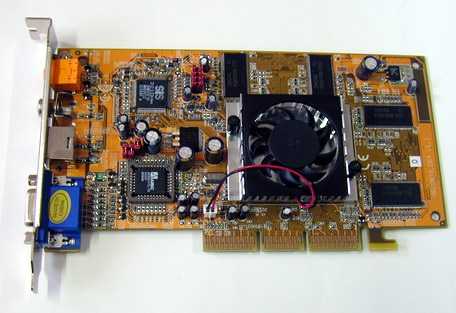

，其具体型号是AG200T8-64。AG200T8-64采用标准的174mm x 95mm规格6 层黄色PCB板的设计，配备散热风扇。
名称
GF4 MX420
GF4 MX440
Xabre 80
Xabre 200
Xabre 400
Xabre 600
架构代号
NV17S
NV17
Xabre
Xabre
Xabre
Xabre
制造工艺
0.15µm
0.15µm
0.15µm
0.15µm
0.15µm
0.13µm
渲染流水线
2
2
4
4
4
4
贴图单元
2
2
2
2
2
2
AGP界面
2X/4X
2X/4X
2X/4X
2X/4X/8X
2X/4X/8X
2X/4X/8X
内核速度
250 MHz
270 MHz
183 MHz
200 MHz
250 MHz
300 MHz
内存时脉
166 MHz
400 MHz
200 MHz
400 MHz
500 MHz
600 MHz
内存类型
SDRAM/DDR-SDRAM
DDR-SDRAM
SDRAM/DDR-SDRAM
DDR-SDRAM
DDR-SDRAM
DDR-SDRAM
内存总线
128位
128位
128位
128位
128位
128位
内存带宽
2.7GB/s
6.4GB/s
3.2GB/s
6.4GB/s
8.0GB/s
9.6GB/s
显存管理机制
光速显存II
光速显存II
FMC
FMC
FMC
FMC
全屏抗锯齿
2X/4X/QUINCUNX
2X/4X/QUINCUNX
2X/4X AA
2X/4X AA
2X/4X AA
2X/4X AA
像素填充速率
500MPixles/s
540MPixles/s
733MPixles/s
800MPixles/s
1000MPixles/s
1200MPixles/s
纹理元素填充速率
1000MTexels/s
1080MTexels/s
1466MTexels/s
1600MTexels/s
2000MTexels/s
2400MTexels/s
DirectX 8.x Pure HW
不支持
不支持
支持
支持
支持
支持
可编程顶点着色器
1.1
1.1
和CPU共同处理
和CPU共同处理
和CPU共同处理
和CPU共同处理
可编程像素着色器
n/a
n/a
1.3
1.3
1.3
1.3
RAMDAC
350MHzx2
350MHzx2
375MHz+200MHz
375MHz+200MHz
375MHz+200MHz
375MHz+200MHz
双头输出
nView
nView
SiS301B
SiS301B
SiS301B
SiS301B
主动散热
非必要
非必要
非必要
非必要
非必要
非必要
DVD硬件解码
否
否
是
是
是
是
Xabre200和Xabre400在结构上并没有什么不同，所差的只是频率，和Xabre400一样，Xabre200具备完整的DirectX 8.1特效和AGP
8X支持（这也是主要的买电），但价格更为低廉，是在主流市场比较有竞争力的产品。Xabre400是瞄准Geforce 4 MX440的产品，Xabre200则是用来对付Geforce 4
MX420的，这个算盘打得还是蛮保守的，从我们以前的测试结果来看，Xabre400可以稳胜Geforce 4
MX440，而Xabre200有能力协助Xabre400进入主流市场吗？
精英AG200的整体做工用料算中等，但在前面VGA-OUT和TV-OUT部分还可以。AG200和AG400一样配备SIS301DHmv芯片。

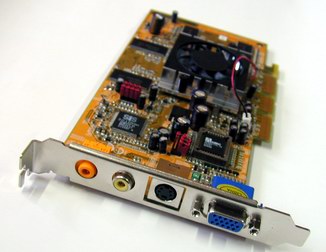

虽然AG200和AG400一样配备SIS301DHmv芯片，但AG400是具备VGA+DVI+TV输出的，而AG200并不支持双显示器，而是准备了多种TV-OUT方式，来实现显示器+电视的双头显示，对中低端用户来说，也许这个设计更贴近实际吧。从右向左，依次是连接显示器的VGA端口，S-VIDEO-OUT，复合AV-OUT，最右边那个看起来像声卡上接口的是3D
VR眼镜接口，在以前的精英AG315上就已经有过。AG200具备完整的NTSC/PAL编码解码功能，支持 NTSC/PAL交错显示，640x480,
800x600 和 1024x768 （NTSC 和 PAL） 8, 16, 32bpp 色彩模式，并可以复合视频及分离S-VIDEO方式输出至电视。

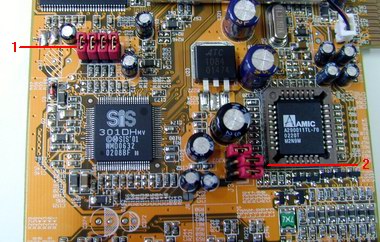

在上面的图中我们看到，AG200上面有两处跳线，它们是做什么用的呢？这块卡只是
一块样板，在上市的成品显卡上跳线可能会被省略掉，不过我们在这里将跳线的功能告诉大家，即使没有跳线，动手能力的比较强的朋友也可以在你的Xabre上找到相应的线路通过自己连接来进行类似的操作。而且这个办法不只适合于Xabre200，也适合于其它的Xabre系列显卡，只是大家在别的卡上还是需要仔细对一下线路和位置，千万不要出错了。

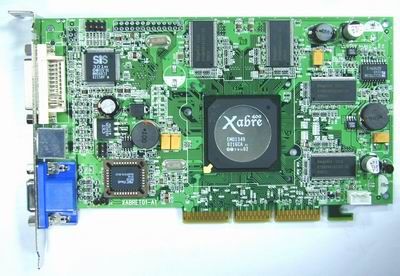

大家请看，公版Xabre400上也有这样的跳线，只是位置有所不同。
AG200是一块AGP8X显卡，不过如果您在使用它的时候，发现并不能让它运行在AGP
8X是怎么回事？这是因为有可能显卡预设为AGP 4X/2X工作。
AGP1.0(AGP1X,AGP2X)
AGP2.0(AGP4X)
AGP3.0(AGP8X)
工作电压
3．3V
1．5V
0．8V
工作频率
66MHzX2
66MHzX4
66MHzX8
总线宽度
32位
32位
32位
总线带宽
533MB/sec
1066MB/sec
2133MB/sec
向下兼容
AGP1X,AGP2X
兼容AGP1X,AGP2X
兼容AGP4x
如图，2号跳线处共有三个跳线。我们从下到上依次叫做A，B，C。A的作用是设置TV制式，断开为NTSC制式，连接则为PAL，如果你发现TV输出不能正常使用的话，也许是这里设错了。B,C就是设置AGP连接界面的，全断开是AGP2.0(AGP2X)/AGP3.0(AGP4X)模式；断开B，连接C是AGP2.0(AGP4X)/AGP3.0(AGP4X/8X)模式，只要不是太老的主板，一般都应该这样设定；连接B，断开C是AGP2.0(AGP1X)/AGP3.0(AGP8X)模式，使用老主板的朋友要使用Xabre的话，可以这样设定。可以看得到，Xabre是目前唯一可以AGP1.0，AGP2.0，AGP3.0，AGP1X，AGP2X，AGP4X，AGP8X通吃的显卡，而且它支持全部的DirectX
8.1特效和技术，在规格上还算是先进的。
1号跳线位置处共有四个跳线，设置TV输出的规格，我们从右至左叫做A,B,C,D。断开A,B是设置为VGA方式输出，连接A,B是设置为普通TV输出，对一般的用户，应该连接A和B。断开A，连接B是以YUV方式输出，对有的电视来说，这样图像会更好。连接A，断开B则是开启SCART
TV模式，这个最好不要用。再来看看C和D，断开C和D是PAL（525I）格式，断开A，连接B是PAL-M（525P）
格式，连接A，断开B是PAL-N（750P）格式，使用高清晰度电视的可以断开C和D进入NTSC（1080I）模式，如果您的电视很棒那也可以一试（不要随便试哦，黑屏了不关我事）。
AG200的TV输出效果还是不错的，如果有什么异常的话，请看看跳线有没有接错？其实使用这些显卡绝对没有这么复杂，大多数电视应该也是支持多制式的，不过我还是希望能对大家有所帮助，要提高TV输出质量，除了这里，还有一些地方可以下手，若大家有兴趣以后可以专讲一道，相信还是有用的吧，就算是PS2在这些方面也是有些诀窍的嘛！此次是显卡评测就不说那么多了。

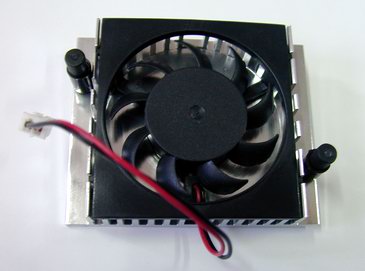

揭下风扇。这个风扇散热效果还不错，而且Xabre200的发热量本就不大，使用过程中散热片差不多始终是凉的。
可能因为是样卡的缘故，散热片上还留着明显的磨床加工的痕迹，散热片和核心间没有硅脂，所以在测试中我们就给了它一点点（好硅脂是很贵的）。

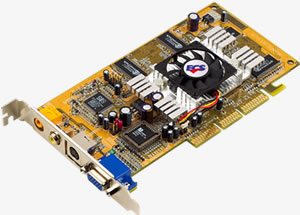

正式上市的时候AG200可能是这样子的？
AG200的显示核心，Xabre200。

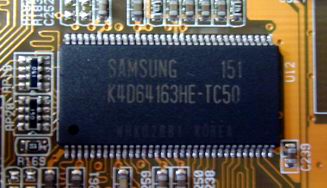

AG200T8-64配备了8片8M X 16的三星DDR显存，编号是K4D64163HE-TC50。
【作者：小熊在线-大白菜 北京 】 版权作品
