如今MP3播放器已经相当普及了，从几百元到几千元的产品都有，很多人也拥有了MP3播放器，但是对于MP3构造了解的人并不多。借着这次测试亚迅MP3播放器MP325的机会，我进行了一次MP3播放器大拆解，看看MP3播放器的内部构造和工作原理，并且分析一下MP3播放器的音质受那几方面的影响。 MP325是亚迅公司前不久刚刚推出的一款机型，目前有宝石蓝和墨玉黑两种透明彩壳，体积超薄，体型超小，重量仅有50克。MP325具有3.5cm×2cm的超大液晶屏幕，机上的按键采有人体工学设计，不仅按起来很舒适而且造型上使用了国人喜爱的扑克牌上的四种花色，不失诙谐。另外，MP325同时又是一台移动存储器，用户可利用其上的Flash闪存存储其它类型的文件。
我们的"解剖"对象是亚迅ASION
超薄MP3播放器MP325，采用了半透明的宝石蓝色外壳，控制按键也相当有特色，从外形上看这款MP3播放器比较讨人喜欢。它使用了一块较大的液晶显示屏，通过一节AAA电池供电。出于成本和体积的考虑，它没有带读卡器，内置了32MB的Flash
Ram，不可扩充闪存是这款播放器的主要缺点。

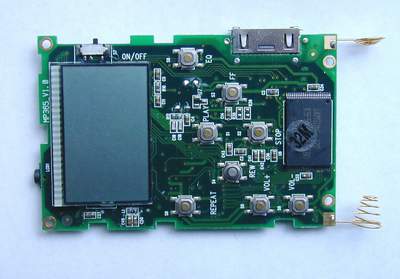

拆开MP325的外壳，可以看到正面的液晶屏，各个控制按键的触点和一颗三星的32MB Flash RAM芯片

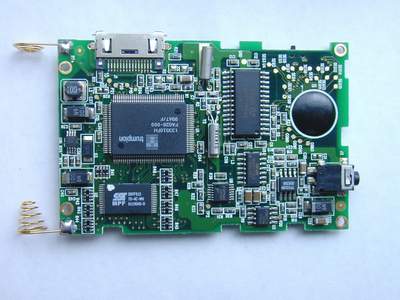

主要的元器件集中在PCB板的背面，包括主控芯片，存储Firmware的Flash
RAM。以及MP3音频文件解码芯片，数/模转换芯片，功放芯片和周边的滤波及供电单元。
另外还可以看到外置的USB接口，耳机输出口，可以说现在MP3播放器已经是高度模块化的产品，主控芯片支持USB接口和闪存读写功能，主要用于数据存储和传输。存储在闪存中的MP3文件要经过MP3解码芯片进行解压，一般MP3播放器都使用硬件解码芯片。经过MP3解码芯片输出的数字音频流再经过数/模转换和功放就可以输出了。下面就按这个步骤介绍这款MP3播放器的构成。
一、MP3的主控单元

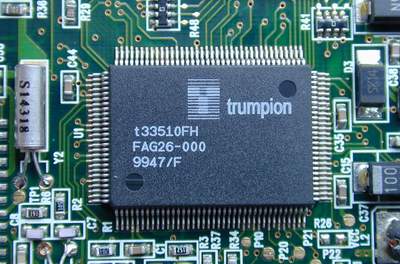

Trumpion微电子公司发布了一款新的微处理器T33510，它适用于MP3播放器，闪存卡读写和USB以有IDE转换。T33510加入了大众化的8051
CPU，可以通过ICE工具来开发和升级firmware。T33510使用3.3V工作电压，可以使用三种不同的工作频率6/12/24MHz，可以根据性能和数据传输率的不同进行选择。T33510应用于MP3播放器上，可以支持SmartMedia卡，SmartMedia闪存和CompactFlash卡。它输出MP3数据流到外置的MP3解码器，T33510支持USB口或并口来传输闪存卡中的数据，使用USB接口时可以达到600KB/s的数据传输率，而使用并口时可以达到200KB/s的数据传输率。我们看出MP3播放器并不是使用了USB1.1传输接口就可以达到它理论的数据传输率。主要还是看它使用的主控芯片支持的数据传输率。
二、MP3格式文件解码芯片

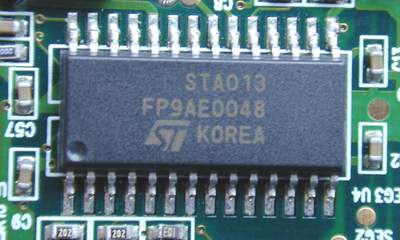

STA013是一颗MPEG 2.5 LAYER
III（MP3）解码芯片，我们比较熟悉MPEG1和MPEG2，对于MPEG2.5比较陌生，那么首先解释一下MPEG
2.5声音编码技术。自从1988年MPEG组织推出了高品质和低比特速率的声音编码技术，一共完成了两个标准，分别是MPEG1（可以进行单声道或立体声的编码，采样率可以是32、44.1和48KHz）和MPEG2（它可以向后兼容，支持5.1多声道信号编码，采样率是16、22.05和24KHz）。还有一个非标准的MPEG2编码的改进版本，被称为MPEG2.5，它支持的信号采样率为8，11.025和12KHz。
STA013可以自动侦测到MP3的编码速率，它支持MPEG 1 & 2的信号频率和扩展的MPEG
2.5信号频率。支持数字音量、低音和高音控制。如果说上面介绍的T33510微处理器是MP3播放器的大脑，那么STA013应该算MP3播放器的心脏。它决定MP3播放器所能支持的音频压缩格式，出品STA013的STMicroelectronics公司最近推出了支持MP3
Pro标准的解码芯片。
三、数码转换芯片

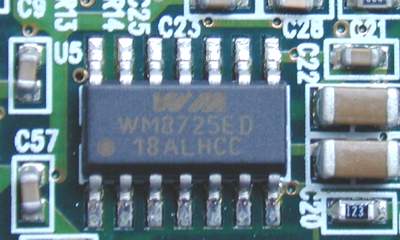

WW8725ED是一颗双声道音频数/模转换芯片，这颗数/模转换芯片支持8KHz到96KHz的信号采样率，最高具有99dB的信噪比，采用14针脚的SOIC封装。MP3播放器的音质好坏和这颗IC有直接关系，它把STA013解码后的数字音频信号转换成耳机能够接受的模拟音频信号，它的作用相当于声卡中的Codec芯片。数/模转换芯片最主要的参数是信号采样率和信噪比，经过转换的音频信号输送到下面介绍的声音放大单元。
四、音频功率放大器

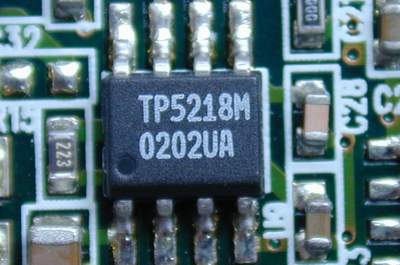

这颗SOIC-8封装的IC是MP3播放器的音频功率放大器
通过二个运算放大器进行双声道的音频信号放大

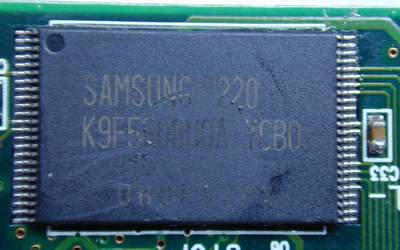

存储单元采用了三星32MB的闪存颗粒，它由t33510进行读写控制，前面提到了这款MP3播放器的微处理单元t33510可以控制SmartMedia闪存的读写。

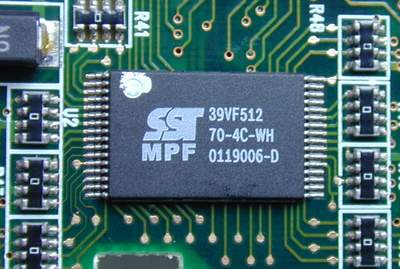

这颗闪存芯片存储了MP3的Firmware，通过升级Firmware可以使MP3播放器的微处理器完成更多的任务或者提高性能，但由于微处理器和MP3的解码单元是分离的，因此不能通过升级Firmware来使MP3播放器支持更多的音频格式。

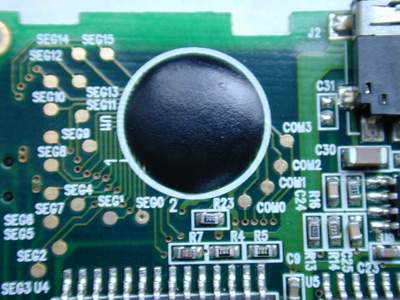

这是控制液晶屏数字显示的单元，MP325的液晶屏可以进行一些简单的字符显示，因此控制单元也不复杂

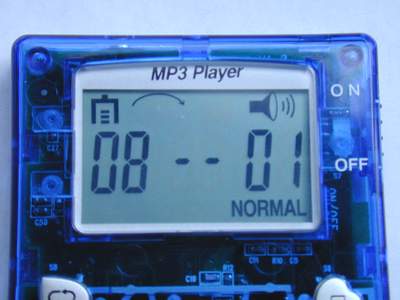

液晶显示屏可以显示播放曲目的顺序，播放时间，电池容量等信息。
如果在和电脑进行通信时，液晶屏上会显示出锁定图标，此时MP3播放器的按键被锁定。这款MP3播放器可以选择三种音效：正常、加强高音和加强低音效果。
随后进行了亚迅MP325播放器的测试，这款MP3播放器可以被当做移动存储器使用，这主要得益于它的主控芯片。安装了简单的驱动之后，这款MP3播放器被电脑识别成一个移动存储器，因此使用起来非常方便。你可以把它当做一块磁盘一样格式化，可以拷贝各种格式文件，当然它会自动识别MP3文件并播放。

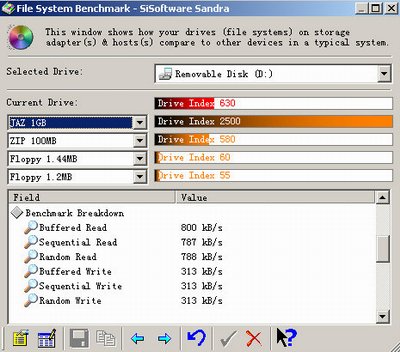

首先进行速度测试，我使用了SiSoftware
Sandra最新版进行了文件系统测试，可以看出它的读定速度成绩超过了ZIP驱动器。前面说到了MP325的主控芯片t33510FH支持600KB/s的USB传输速度，从测试结果看也比较接近这个理论数值。可以看出MP3播放器或者USB移动存储器的数据传输率主要还是由它的主控芯片决定的。
这是测试时的一些指标，它使用了一个测试线程，测试文件大小为7MB。我一共在播放器中拷贝了4首音乐，SiSoftware Sandra选择了其中一个文件进行测试。
测试完硬件指标，下面就要进行MP3播放器最主要的音质测试，这个测试是比较主观的，因为每个人对音乐的感悟都不一样。我拷贝了几首品质优秀的MP3文件进行测试，从前面的硬件分析来看，MP3播放器硬件的信噪比和频响都还不错，最后对音质最主要的影响是在耳机上。而这款亚迅325携带的耳机有些不尽如人意，首先它连耳机的左右耳都不标，这是个比较严重的缺点，我希望是评测样品的问题，正式销售的产品应该有所改进。另外还有一个问题，这款MP3播放器的耳机插孔是非标准的小口2.25mm，因此普通的耳机无法使用，想更换耳机也不方便，希望厂商能提供一个标准的转换接口或者干脆使用标准耳机插孔。 我测试时使用了已经听得非常熟悉的Eagles的Hotel California，主要是这首歌有丰富的低频和中频，用来试听非常不错。并且我在CD机上、电脑上用不同耳机听过这首歌，包括Grado SR60，KOSS 35，有了比较就容易下结论了。亚迅MP325的中频表现比较丰富，对人声的表现不错，但是低音下潜不够深，鼓点的力度不够，此外在细节的表现上也不如在电脑上使用KOSS 35耳机来听，使用Grado和KOSS 35耳机甚至能听出主唱手中沙锤的方位感来。由于无法更换耳机，比较可惜的是我无法在这款MP3播放器上使用更好的耳机来测试，可以相信耳机的性能是MP3播放器的主要瓶颈。不过拿Grado和KOSS来和它比较是有些不公平，毕竟不是在一个价位上，对于MP3播放器来说亚迅MP325的音质已经很不错了。
