我们知道主板的选择就是CPU和内存的选择过程，CPU和芯片组密切相关，而主板的类型由芯片组来决定的，这点想必大家都明白。那为什么选择主板也是选择内存的过程呢，这是从内存对系统性能影响的重要性来说的。主板上的几个性能瓶颈，前端总线；内存总线和I/O总线。前端总线受CPU的影响基本上是固定的，I/O总线主要受外设影响
，目前高速的串行总线逐渐取代原来的低速并行总线和串行总线，目前的高速串行总线主要是USB 2.0和IEEE1394。主板上的内存总线的设计比较灵活一些，芯片组厂商也在这方面大做文章，这点从RDRAM和DDR内存之争，以及DDR内存从DDR200到DDR266甚至DDR333的过渡就可以看出。
内存的选择主要是出于对速度的追求，由于系统中的前端频率(FSB)要高于内存总线，例如Pentium 4的前端总线从400MHz提高到533MHz，而AMD也计划其266MHz的前端总线频率提高到333MHz，由于内存速度无法和前端总线速度同步，因此CPU会处于数据欠载，影响系统性能，此外如果内存总线和前端总线频率不同步，内存控制器会在内存读写周期中插入
等待状态，造成内存延时增加而影响系统性能。
在经过一番的内存大战之后，DDR SDRAM成为市场的主流，由于内存带宽对性能影响极大，出于对速度的追求，DDR内存从DDR200发展到DDR266，如今DDR333标准也正式被JEDEC批准，市场上虽然有DDR-400的内存模组在卖，但并不是正式的JEDEC批准的标准。我们知道DDR333的真实时钟频率是166MHz，它可以在时钟周期的上升延和下降延传输信号，因此它的工作频率相当于333MHz，故被称为DDR33又叫PC2700，它的带宽达到了2.7GB/s。
由于DDR333内存模组已经比较成熟，是追求性能和稳定性用户的首选。
我们这次拿到了承启(CHAINTECH）的一块KT333主板，型号是CT-7VJL，它具有一个响亮的名称APOGEE（天极）。虽然KT333芯片组推出已经有一段时间，KT333主板也不再新鲜，但是这块承启主板却有它的独到之处，而且可以说是独一无二的。
以前承启主板给人的印象是设计严谨，以性能和稳定取胜。不过这块承启天极主板却体现了另一种不同的设计理念，那就是更加追求时尚和数码化。看来今后承启主板的设计风格也会从天极开始有所传变。
大家注意南桥芯片不是VT8233A了，而是支持USB2.0的VT8235

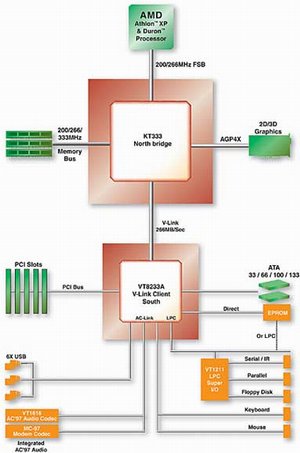

KT333芯片组是在VIA比较成功的KT266A芯片组基础上开发的，它为AMD的Athlon XP和Duron处理器提供了性能强大的平台，VIA
Apollo KT333是VIA首款支持DDR333内存的芯片组，它支持DDR 200/266/333内存。注意KT333的内存控制器中已经不再支持SDRAM了，这样比较纯粹的内存控制器的性能会更高。它支持200/266MHz的前端总线，这比起Intel的400/533的前端总线要慢许多，不过AMD也快要推出333MHz的前端总线，这个前端总线就能够和DDR333内存同步了。KT333最高支持4GB的DDR
SDRAM。
KT333是属于V-MAP家族的成员，想必大家已经了解了这个VIA Modular Architecture
Platform，这个家族的芯片组在管脚上都是兼容的，可以加快主板推出的时间。此外在南桥芯片上的搭配也更加的灵活。我们拿到的这块主板使用的是VT8235，它支持USB2.0串行总线，可以达到480
Mbps的数据传输率，比目前的USB
1.1标准快40倍。它和北桥之间是通过双倍速率的V-Link总线通信，它的带宽是533MB/s。VT8235支持快速的ATA-133标准，在串行IDE出现之前这会是最快的IDE标准。

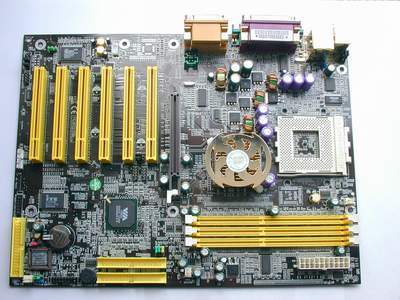

这块主板采用了ATX架构，ATX架构的主板设计已经相当的成熟，在主板的设计上不会有太多的差异。它采用了黑色的PCB板，搭配了黄色的PCI插槽、DIMM插槽和IDE插槽，看上去非常的醒目，视觉反差很大
，加上个性化的风扇设计使这块主板有了时尚的气息。CT-7VJL使用了一根AGP
2X/4X插槽，带有显卡固定设备。我们知道AGP 2X使用的是3.3V信号电压、AGP 4X使用的是1.5V信号电压，而在最新的AGP
8X中，信号电压下降到0.8V。在INTEL新推出的芯片组中已经放弃了对AGP 2X兼容，但是对于一些拥有老款显卡，特别是VOODOO系统显卡的用户来说，保留对AGP
2X的支持还是有必要的。
六根PCI插槽提供了充足的扩展能力，没有AMR或者是ACR插槽，而且板载了硬件音效处理芯片，因此这块主板并没有采用AC'97音效部分。在北桥芯片上使用了一块金光闪闪的散热片，它采用了被动式散热，不过由于散热片面积挺大因此散热效果也不错，并且没有风扇的噪声。IDE插槽移到了南桥芯片的下面，这样设计至少可以缩短IDE接口和南桥芯片的距离，有利于布线。

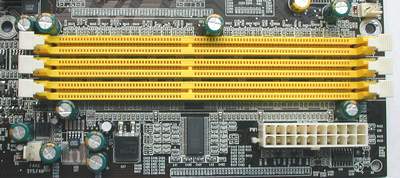

三根DIMM插槽最高支持4GB的DDR200/266/333内存，由于DDR内存的工作频率为2.5V，PC电源无法直接提供，因此需要提供电压转换电路，由三颗MOSFET构成。一颗SOIC封装的MOSFET颗粒RT9173，内部两条MOSFET电路，不知何故只使用了其中的一根。除了MOSFET变压外还提供了多颗滤波电容，以便获得更纯净的电流。DIMM插槽下面还有时钟锁相电路可以提供稳定的内存工作频率。此外在DIMM插槽的两侧还有大量的终结电阻器，目前的DDR标准必须在主板上使用终结电阻器，DDR2会把这部分电路做在内存颗粒中，减化主板的设计。

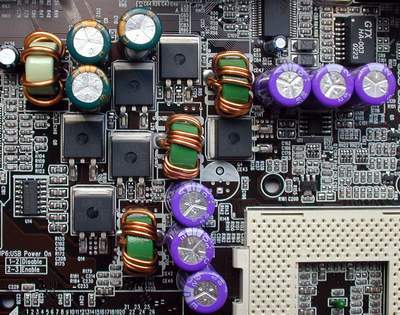

三相回路供电系统，这已经是再熟悉不过的CPU核心供电设计了，能够为CPU提供充足的动力，采用了六颗2200微法的电解电容进行输出电流滤波。

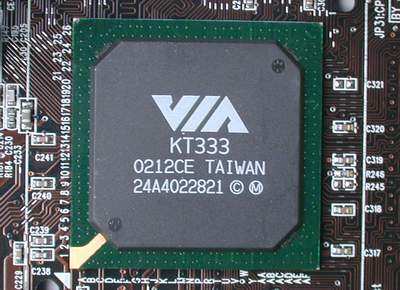

北桥芯片KT333
在主板上有一个JP31跳线，可以使用主板提供166MHz的前端总线频率，通过双倍采样相当于333MHz，我们知道现在的AMD Athlon
XP使用的是266MHz的EV6总线（时钟频率为133MHz，进行双倍采样），但很快就会升级到333MHz的总线频率。实际上VIA的KT333芯片组就是针对333MHz的前端总线频率和333MHz的内存总线频率设计的，只不过目前使用333MHz
EV6总线的Athlon XP处理器还没有正式推出，承启的天极7VJL为将来的处理器升级做好了准备。

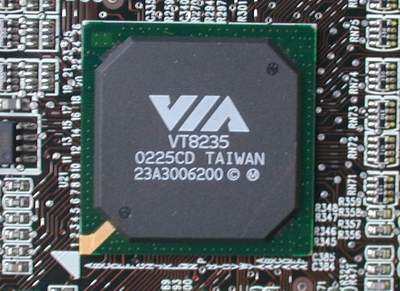

南桥芯片VT8235，支持6个USB 2.0接口

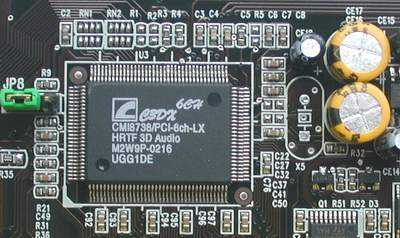

CMI8738是一颗常见的六声道音效处理芯片，支持多声道的主板通常会使用这种芯片，是一款比较廉价的音效处理芯片，专门针对需要六声道输出的场合，例如AC-3解码。由于CMI8738内置了Codec芯片，因此可以降低成本，减少电路的复杂程度，但是这样不符合INTEL的AC'97规范，信噪比不高。
CMI8738对于我们平时用来看影碟、玩游戏是一点问题都没有。特别是它支持HRTF算法，因此可以用软件模拟A3D和EAX音效，用于游戏中的定位相当不错。而它内置CODEC芯片的方式也降低了主板设计上的复杂程度，有利于提高集成度。这款芯片用的是CMI8738/PCI-MX，-MX是支持SPDIF输出的版本，支持5.1声道输出，通过WinDVD、PowerDVD等软件实现AC-3甚至DTS的软解码，目前CPU的运算速度已经足够支持流畅的DVD播放。

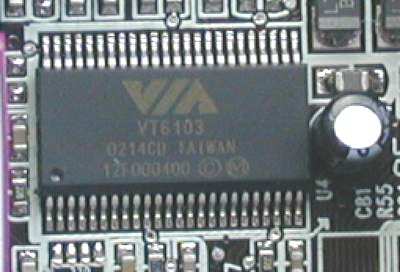

VT6103提供了快带的10/100 Mbps以太网络功能，这款芯片充分的利用了南桥芯片的处理能力

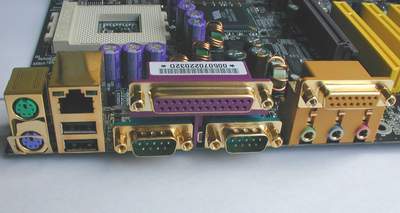

主板上提供了两个USB 2.0接口和一个RJ45网络端口
这是串行ATA吗，当然不是，它是世界上首款"Round Cable"IDE电缆。平时我们见到的IDE电缆无论是40线还是80线都是扁平的，包括SCSI电缆也是扁平的。扁平的IDE电缆在机箱中会占很多空间，特别是80线的IDE电缆比较硬，安装起来很不方便。零乱的各种电缆不但影响美观而且会阻挡机箱内空气的流动，影响散热。但是为什么以前没有人把IDE电缆改变一下形状呢，把它束成串行电缆，看来主要的问题还是线路之间的串扰问题，让我们看看承启是怎么解决这个问题的。
首先是把电缆划开，它需要采用比较柔软的电线，然后把电缆束起来。我们知道80线的IDE电缆中有40根是另外加的地线，可以利用它来减少线路这间的串扰。
导线由特制的塑料外壳保护，保护外壳的颜色采用了明亮的黄色和主板上插槽的颜色相互匹配。
大家看到"Round Cable"

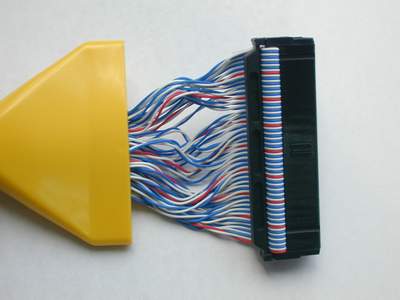

IDE电缆中的数据线和地线一一对应，相互缠绕在一起。我们知道数据线如果平行摆放，会引起寄生电容，信号会相互干扰。通过数据线和地线成对搭配可以减少数据线之间的串扰
，使信号更加的清晰，减少误码的可能性。
软驱线也做成了圆形电缆的样子，不过它只提供了一个3.5英寸的软驱接头，但这并不会造成多大问题，因为现在已经没什么人使用5.25英寸的软驱了。

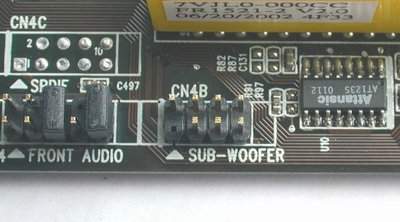

主板上留有前置音频输出端子和重低音输出端子，用来连接下面介绍的面置面板盒。可惜没有S/P-DIF数字音频输出端口，这主要是由于音效处理芯片不支持的缘故。承启的这块主板使用的是CMI8738/PCI
6ch-LX，不支持数字音频输出。
承启天极主板提供了一个前置的面板盒，提供USB接口和音频接口，它占用机箱的一个3.5寸驱位置，由于是在机箱的正面，因此插拨设备时会方便很多。

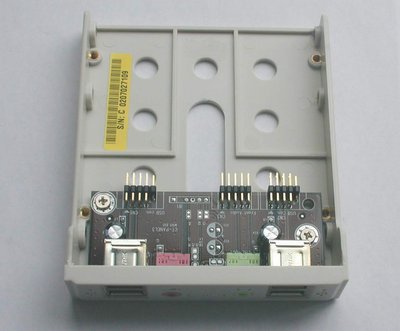

这款被称为CBOX的前置面板提供了四个USB2.0端口，还有话筒输入和耳机输出端口
这款被称为Apogee(天极）的承启主板附送了一幅耳机
承启提供了一幅后挂是耳机，配带还算比较舒适，不象耳塞那样长时间使用会造成不适
试听了一下这款耳机，在用CD机或其它好的音源听音乐稍显不足，毕竟不是针对Hi-Fi设计的，它的频率响应不够宽。但用在电脑上是足够了，感觉比配件市场上卖得一些多媒体耳机要强很多。
送了一套Thiz 6.0 Linux操作系统，它使用了2.4.18的Linux核心，支持多语言包括简体中文。可选GNOME或KDE桌面环境，包括了现在很流行的Qt和Python语言及编译环境，还有PostgreSQL数据库。可以说这款Linux的实用价值很高，现在Linux越来越热，大家可以通过它来学习一下。此外如附送的光盘中还有一张超值工具和驱动，还送了一张Linkage
80分钟的CD-R刻录盘。

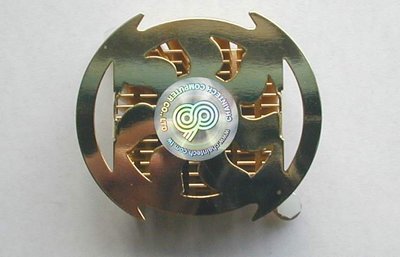

相当古惑的散热器设计
承启7VJL使用了独树一帜的Round Cable电缆，提高了机箱内的整洁度，增加了安装的简便性。7VJL支持未来的333MHz的Ahtlon
XP处理器，此外它使用了支持USB 2.0的VT8235芯片，内建网卡。提供了前置面板盒，提供6个USB 2.0端口，并附送耳机。承启所附送的Thiz 6.0
Linux操作系统也提高了这块主板的附加价值。天极7VJL主板体现了承启主板的设计风格的改变，开如注重时尚化和数码化，并提供更多的附加价值。这款主板的市场零售价是899元，考虑到附送的设备比较多，这个价格还是比较合理的。
