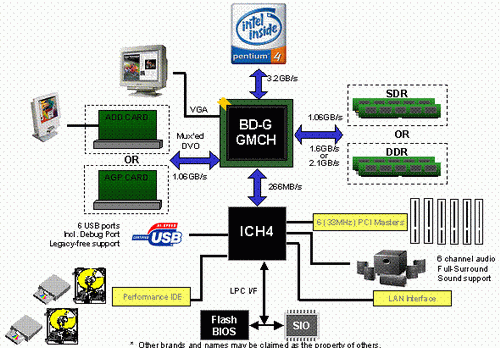

Intel 845G芯片组是正式发布的第一款支持Pentium 4处理器的整合图形核心芯片组，依然采用了Intel相当成熟的Hub架构，其主要结构图如下：  其中北桥GMCH芯片正式支持533MHz前端总线的Pentium4处理器。这样CPU同芯片组之间的数据通讯带宽将会从原来的3.2GB/s提高到了4.26GB/s。此外，GMC芯片依然支持PC133 SDRAM和DDR200、DDR266内存，分别提供支持1.06GB/s、1.6GB/s和2.1GB/s带宽，Intel在DDR内存支持方面一贯比较保守，所以它并没有对于更快的DDR333规范提供支持。 南桥芯片则采用了ICH4芯片，该芯片提供了比原来的ICH2芯片更多的功能和更高的扩展性，比如最高支持6个PCI设备。它的最大的特点就是提供了对于USB2.0设备的支持。USB 2.0接口的传输速率是480Mbps，是原来的USB1.1接口传输速率12Mbps的40倍。另外它还整合了6声道AC'97控制器，提供给用户廉价的多声道解决方案。 i845G芯片组整合了与移动芯片组i830相同的图形模块，这个模块全部是由Intel的工程师开发的，性能比上一代i815E的显示模块高出了两倍以上。这是一款256bit的图形处理核心，Intel宣称其核心运行频率是166MHz (但是目前为止测试过的I845G芯片组主板的集成显卡的核心频率均为100MHZ)。整合图形核心中因为加入了350MHz RAMDAC，所以可以直接连接CRT显示器。另外它还支持外接AGP显卡或者AGP接口的ADD卡来支持LCD显示器，总之Intel 845G的整合图形核心同Intel原来的图形核心有了很的大变化。I845G芯片组整合图形核心相对于原来的整合芯片组的图形引擎有了如下的改进： 增强的2D功能
256bit内部通道
支持DirectDraw、GDI、GDI+、DX7/DX8/OGL 1.3
支持抗锯齿文本
Alpha混合
232bpp/24ZorW/8 Stecncil
DXTn/FXT1材质压缩
单流程最高可处理4材质
立方体反射贴图
Embossed/DOT3凹凸映射
支持DirectSHOW/DirectVA
支持DVD回放中的硬件动态补偿
5x2重叠过滤
整合350MHz RAMDAC
最高DVO像素生成率可达到330MP/s
通过Intel DVO和AGP数字显示卡支持数字平板显示器
支持双显示器（同步模式）
快速像素和材质渲染架构
动态视频内存技术（DVMT）
区域渲染技术
智能内存管理技术
可以看到I845G的图形核心已经具有了现代主流显示芯片的部分特征，比如支持DX8和OpenGL 1.3部分功能、支持DVD回放中的硬件动态补偿技术、支持双显示器等等。在这些方面可以说已经超越了目前定位于低端的GeForce2 MX200/400等级别的显卡。 还有两个比较重要的新特性就是动态视频内存技术和区域渲染技术。在BIOS中最高仅仅可以分配8MB系统内存给显卡做为显存，但是动态视频内存技术可以通过驱动程序或者特殊的应用程序支持48MB或者64MB的系统内存共享，在不需要的时候还可以把内存的控制权还给系统，提高内存的利用率。
而区域渲染技术就是通过把一个大的场景分成若干小的场景进行分别渲染，从而降低对于显存带宽的要求，解决整合芯片组显存带宽不足的问题。 虽然说Intel煞费苦心的研发了很多新技术使用到I845G整合显示核心中，但是通过我们实际的测试发现，这款显示核心的实际性能只能讲与GeForce2 MX200基本持平，还达不到Intel自己宣称的GeForce2 MX400的程度。当然，这跟目前的整合显卡的工作频率设定偏低也有关系，我们希望可以早日见到工作频率设定为Intel宣称的166MHZ的主板产品，好让我们看看这款整合显示核心的真正水平到底如何。 今天要给大家介绍一款丽台的I845G主板产品，丽台的板卡一向以用料充足、性能出色，稳定性好著称。同样，它的产品的价格也是高人一等，充分的显示了什么叫一分钱一分货。正因为如此，丽台的产品也一直是高端市场的佼佼者。相信今天的这款I845G芯片组主板同样不会令我们失望。
