前一阵买了块ATi的All-in-Wonder，经过几天的使用，觉得其连线值得说一下。

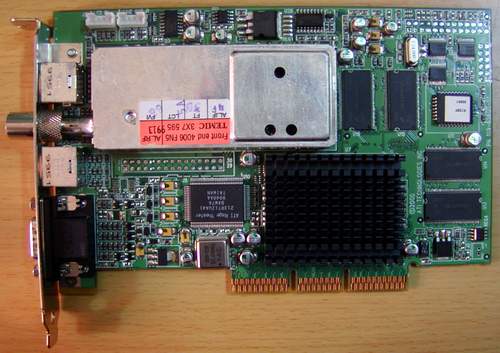

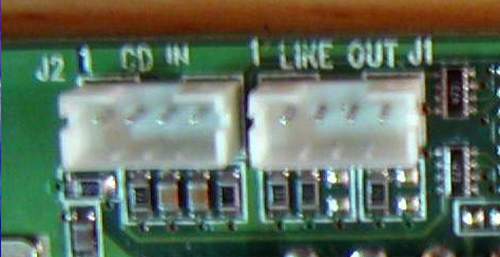

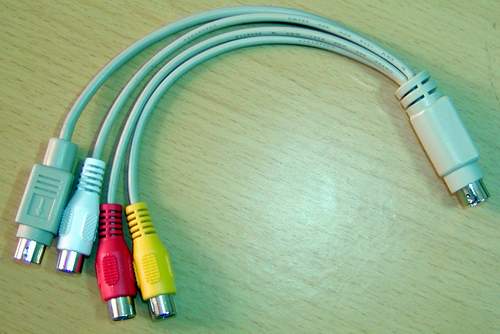

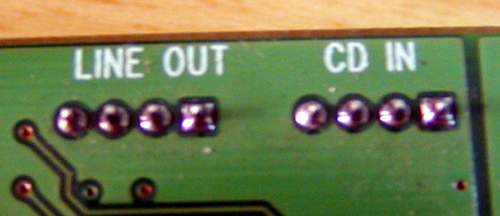

这块卡的后面提供了一个DB－15输出、一个输入专用插座、一个输出专用插座和一个电视信号输入接口。另外在卡上还提供了另外两个接口：一个线路输入和一个线路输出。他们的作用就是将解码后的电视伴音输出到声卡或者是外部功放；把声卡的声音接到电视卡上从而输出到电视中去。我们要说的就是这两个接口。   由于我所买的一个工包的卡，所以没有说明书，随卡只带了两条输入输出线和一条音频连线。拿回去后开始没连声卡和显卡，结果当然很明显了－看电视时没有伴音。连好了线后当然有了声音，不过问题又来了－电视伴音输出信号太强。这使得我只能将声音开得很小才行，但是听别的时又要很麻烦的调回来忘了的话就听不到声音；当使用电视时如果忘了的话，那么后果将是非常恐怖的－声音能把房顶掀掉！！！ 所以我就对这个声音的输出产生了一点限制一下的想法。对于电阻分压的原理大家是非常的明白的。我想到的首先是串联电阻分压，就是在每个声道的信号输出线上串联一个一定阻值的电阻，这样使一部分信号消耗在这个电阻上从而达到控制声音输出的目的。不过，很快事实就证明了我的想法是很难实现的。串入的电阻从几百欧姆一直增加到1兆欧，但是实际的效果却是微乎其微。最终我得出的结论是这块显卡到声卡的声音信号输出只是电压信号而不是电流信号。 一条路走不通就再想别的办法，接下来我使用的还是串联分压的原理。不过这次我不是只在信号线上串接一个1M的电阻，还在这个电阻的末端和地线之间增加了一个较小的5千欧姆的电阻。

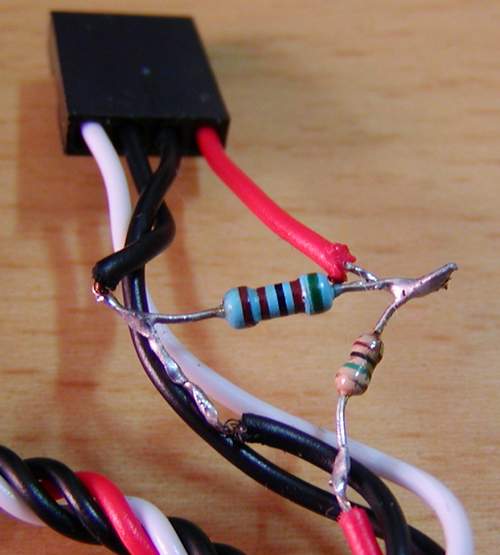

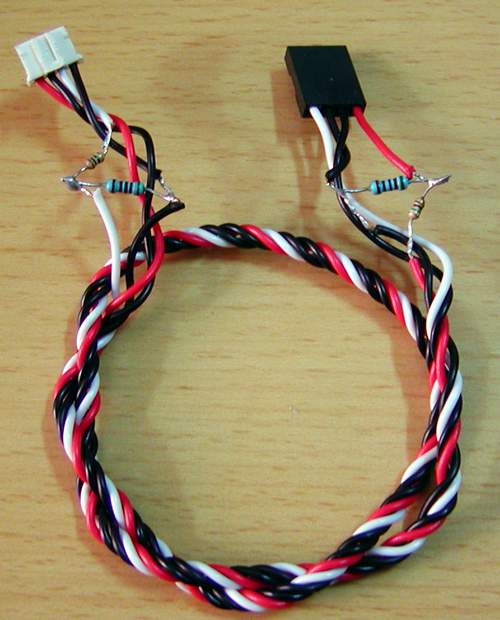

上图中黑色的是地线，红色的是一个声道的信号输出。这样在声卡的输入端实际的信号就是图中较小的蓝色电阻上的电压。这种想法的原理是和我们大家熟悉的电位器调节音量的原理是相同的。这是做好后的线，之所以在两端分别接上主要是为了防止短路。

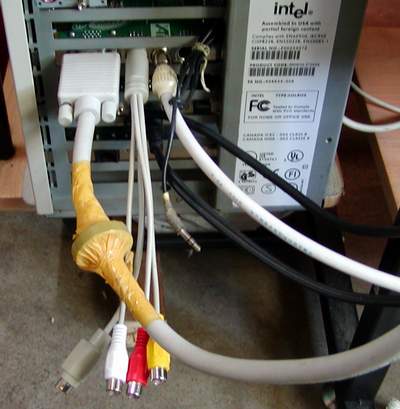

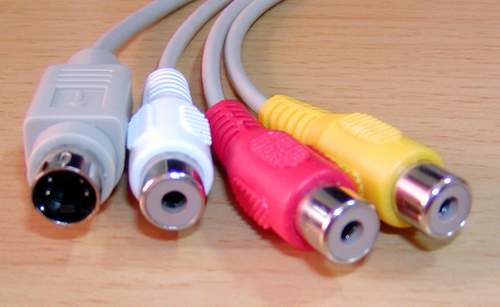

实际的使用效果证明还是比较理想的，基本达到了我预期的目的。可能有人要问了，你为什么不把那个1M的大电阻去掉呢？我之所以使用这么大的电阻是因为在电视卡上的声音输出部分的元件都是很小的一贴片元件，而其阻值有比较大，所以能承受的功率就非常的小了。做好了电视卡的声音输出，旁边的声音输入部分就不能让过他闲着。因为如果要是只用电视机作输出显示的话那我们完全可以也把电脑的声音输出到电视机中去，这样我们只要连接好电视后就可以在电视上听到电脑的声音了。因为显卡的视频输出是S端子或三个分立的输出接头，这样他就有了传送声音的能力。   这是机箱后面的连线。我们可以清楚的看到几个输出口，还有一个3.5的耳机插头，一会就会介绍到它。

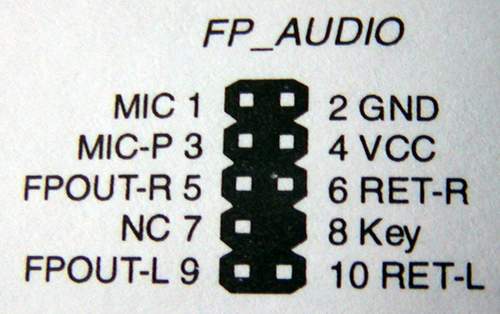

要把声卡的输出连接到显卡上有两种选择。如果你使用的是较新的主板并且集成了声卡的前置输出，比如我用的精英的K7S5A的主板上就有。下面是它的前置输出的排线图。

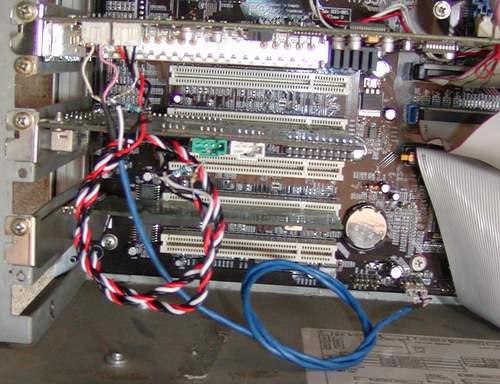

如果是这样我们只要用一条改装过的CD音频线（蓝色）连接主板和显卡就行了。

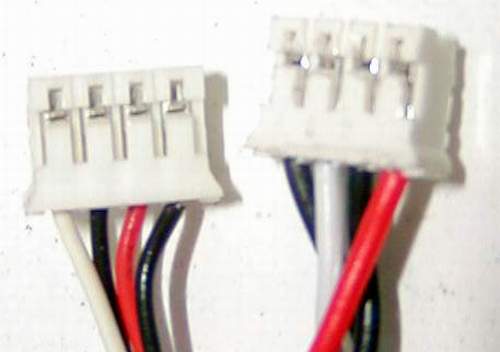

为什么要改造一下呢？大家看一下普通CD音频线（左）与显卡自带的信号线（右）的差别就会明白这两者的针脚定义是不同的。
不过另一头是相同的。这倒少了大家的一些麻烦。
如果有的朋友用的是单独的声卡或者是没有集成声卡前置输出插座的主板又怎么办呢？别急，刚才在机箱后面看到的那个3.5的耳机插头忘了？

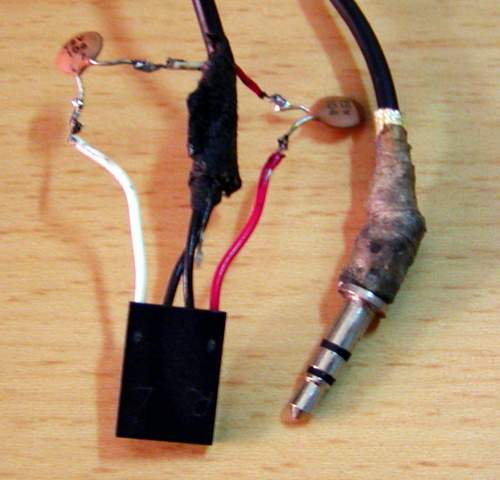

我们只要把图中左面的黑色插头换成与显卡上的插座相兼容的白色插头，再把白色插头接到显卡上，另一端的3.5耳机插头接到声卡的输出后就大功告成了。 好了，今天的工作就坐到这里吧，通过本文希望你可以把All-in-Wonder用得更好。
