明基迷你视听小精灵-小巧型PC移动家庭影院DVD驱动器测试报告(上)
【原创】阅读
人次
2002年01月21日15:58
|
|
【文章简介】
如果你想购买一台DVD, 那么面对目前DVD驱动器只能播放DVD影碟的窘境,你究竟是要选择一台只能读取影碟的DVD机来组建家庭影院, 还是去购买一台只能在计算机上使用但是确既能读取DVD影碟又可以读取DVD数据盘的DVD驱动器呢? (2633 字) |
前言:
如果你想购买一台DVD,那么面对目前DVD驱动器只能播放DVD影碟的窘境,你究竟是要选择一台只能读取影碟的DVD机来组建家庭影院,还是去购买一台只能在计算机上使用但是确既能读取DVD影碟又可以读取DVD数据盘的DVD驱动器呢!
目前市场上的一台便宜的DVD机价格应该在900元左右,而一台内置的12倍速DVD驱动器则430元左右就可以买到了,购买DVD机也许你会担心如果将来的市场上出现了DVD的数据盘岂不是得不偿失,还要继续投资,(尤其是对于那些需要移动办公的用户而言DVD机不能读取任何的数据盘显然更无法忍受)但是如果购买了DVD驱动器,又很难忍受在那些15寸的球面显示器上观看DVD大片,那样画面和VCD又有什么太大区别呢?不如换一台大的纯平吧!但是资金和占地面积也许又会出问题的.而且家中的34吋的纯平大彩电岂不是浪费了,能不能用DVD驱动器直接接电视呢?答案当然是肯定的了,只要你的计算机的显卡上带有视频输出接口就可以办到了,可是新的问题又出现了,你总不能抱着计算机来回跑吧!而且其操作复杂程度也会让你感到厌烦的.
如果你还在为上面的问题而担忧,那么现在好了,任何一个精明的厂家都不会错过产品的中空地带的,明基科技就针对这一问题,推出了一款既可以看DVD影碟又可以读取DVD数据盘,还方便拿着来回跑的便携式DVD驱动器,不过它的价格可不便宜要1799大元呢!
面对市场即将干涸的CD-ROM市场和止步不前的DVD-ROM技术,这款便携式DVD的最大特点就是可以在不连接PC的情况下直接连接电视作为MINI
DVD播放器使用,而且又可以连接PC作为可以读取数据的DVD驱动器使用,加上其小巧的外观和便携的特性(热插拔的USB接口)明显更适合那些经常外出办公且拥有计算机的商业人士使用.
下面是这款便携式DVD的规格参数:(由厂商提供)
| 型号 |
明基Benq Portable DVD Device |
| 支持盘片尺寸 |
120毫米/4.72英寸，80毫米/3.15英寸 |
| 缓冲记忆区 |
512KB for DVD-ROM,2MB x 2 for MPEG-2 |
| 支持格式 |
CD-Audio，CD-ROM（Mode 1 & Mode 2），CD-ROM
XA（Mode 2 Form 1&2），CD- Plus，Video- CD，S-VCD，Photo
CD(single-and multi- session)，CD-Extra，CD-R，CD-RW，DVD disc(Single-Layer
& Dual-Layer)
DVD-Video，DVD-Audio， supports MP3 format disc |
| 视频及音频表现 |
集成视频输出
数字/模拟音频转换 96kHz/24位
数字/模拟视频转换 27MHz/10位
S-视频输出：4 pins Y：1V（p-p），75 ohms
C：0.3（p-p），75 ohms（PAL）
0.286V（p-p），75 ohms（NTSC） |
| 电源要求 |
变压器 交流100V-240V，50/60Hz
直流6.3V+/–4%, 最大电流3A |
| 工作环境 |
温度:5℃-40℃（41℉-104℉） 湿度50% |
| 外观 |
体积:135x44.5x165毫米（宽x高x长）
重量: 0.55千克
面板: 通电/读盘指示灯,数控音量按钮,停止/开仓键,播放/选曲键,紧急退碟孔,耳机插座,遥控接收器,数控液晶屏
背板：电源接口，IDE接口，S-视频输出，电源开关，数字音频输出（支持DTS/AC-3），AV输出 |
| 适用操作系统 |
DOS/Win3.1x，Windows 98/2000，Windows NT，Windows
XP,Windows me |
| 附件 |
交流整流器一只及电源线100V-240V，50/60Hz1
AV端子线一条（DVD Player模式下接电视用）
USB传输线一条（DVD-ROM模式下接计算机用）
红外线无线遥控器一只（附赠Lithium Battery）
用户手册一本
USB装置驱动程序软盘一张 |
外形:
这款DVD的的外形和其早些时候推出的刻录小精灵的外型很像,体积:135x44.5x165毫米（宽x高x长）重量仅0.55千克.和我们常见的CD随身听差不多大,只是要厚的多了.这款DVD的外壳采用了时尚的银色加上外壳圆滑的边角,流畅的曲线给人以很前卫的感觉,放在电视机或计算机的旁边都可以起到妆饰的作用,DVD的底部装有四个胶垫,这样在放置的时候可以比较平稳并且使用的时候也有助于减少震动和噪音.
在DVD正面的左下角和右下脚分别分布着其面板控制按键,左下角为OPEN/STOP、PLAY/SKIP键，旁边还有运行指示灯,而左上角有一个用于观察播放器运行状态的液晶面板,右下角则是两个音量控制键和应付紧急状态的应急弹出孔。在后面的电路分析中我们将会看到舱门的弹出装置实际上是靠电机来控制的,所以实际上在不加电的情况下,舱门的OPEN按钮是不会起作用的.在实际使用中最怕的就是误操作了,很多的CD
随身听在加电后都会有一个舱门的锁定装置用来保护,防止误操作的发生,这款产品在这方面虽然没有相应的装置存在,但是却使用了另外的一种方式来保护电机和飞盘的现象发生,它的OPEN按钮和STOP按钮是合用的,所以在要弹出光盘舱门的时候,会让电机首先停转,这样就避免了危险的发生.
安装:

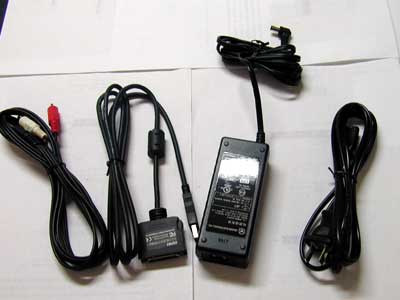

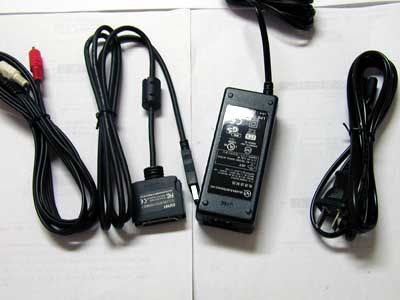

这款产品随包装盒中附有一个为其供电的变压器，一根USB数据传输线及用于连接电视机的一条AV端子线。如图DVD的右侧面从左到右接口的顺序依次为：AV输出接口、USB传输线接口、数字输出接口、电源接口。而在它的背部则为S-VIDEO接口及电源开关.需要说明的是这个开关只在连接电视机看DVD的时候有用,而连接PC的时候无用.一个立体声的耳机接口,可以在不影响他人的情况下独自享用DVD大片了.
这款产品在电视机上的安装十分简单，将AV线作相应连接即可,连接正确后,电视机会自动出现一个蓝色界面的DVD
LOGO。而在电脑上则需要安装驱动程序才能使用，在包装盒中附有一张软盘驱动，该驱动适用于Windows
9X/2000/XP。
遥控器,这款产品将看DVD时的控制按键集中制作在了遥控器上,使本身的体积可以得到了控制,有了这款摇控器,在观看DVD影片的时候就可以像真正的DVD机那样操作自如了.需要注意的是这款遥控器只在连接电视的时候有效.
这款遥控器的结构很简单,属于那种超薄类型的,使用的时候则需要将附带的纽扣电池按要求插入,才能够正常操作.遥控器上的控制按钮都带有中文注释,所以使用起来非常的简单,他的画面放大功能很有特点,可以适合那些尺寸不够大的电视机欣赏宽银幕大片的时候使用,有兴趣的朋友可以亲自试一试.
测试:
内部结构,这样一个小巧的播放装置自然不能被我等拆机分子放过,将其大卸八块以后就可以看到其内部结构了.
如下图:能够在电视机上直接播放DVD影片,必定带有MPEG2的解压芯片,能够输出带有AC3信号的数字信号,相关电路也肯定不能少,此外还必须集成有DVD驱动器控制芯片,USB接口控制电路.拆开后,果然不出我们所料.

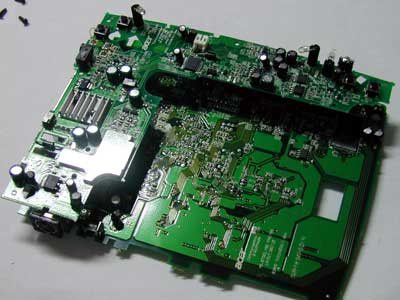

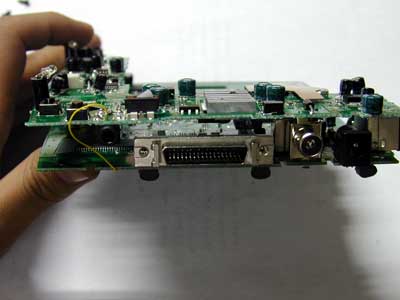

这款DVD的主板由上下两块电路板通过排针对接在一起,最低层的电路板上集成了主要的几个控制电路芯片,包括用于MPEG2解压的ALI(扬智)
M3321C芯片和USB光盘驱动器的控制芯片PHILIPS SAA7810HL.
[未完待续]
