教你用铅笔给自己的Radeon8500LE显卡超频！
【文章简介】 用一支铅笔就可以给Radeon8500超频.... (1523 字)
时钟速度
Radeon 8500现在已经推出来好几个月了，它的驱动一直在完善，唯一惹人烦的事情是ATI所采用的市场策略。其零售版本镭8500核心与显存频率均为275Mhz，这是ATi标在包装盒上的规格数据。不过LE/OEM还有第三方厂商生产的(第三方OEM和/或零售版) 的相关时钟却在250Mhz或者甚至更低的230MHz，这些显卡包装盒上有着Powered by ATi的标贴。
超频
当然这类显卡超频起来工作不错，用Powerstrip或者任何其它Radeon调节工具可以超频，但测试成绩一般。虽然零售版本显卡大多数都可以超频到300/300（核心/显存频率MHz），但OEM和LE很少有能稳定超到275/275MHz的。
零售版本好一些吗？
大家第一个推断就是“ATi原厂零售版显卡就是好一些”，但这个推断与实际偏离甚远。利用电压仪你可以找到显卡核心电压值 (Vcore) 和显存电压值（Vmem）。 OEM版本的Vcore值大约是1.65V，而零售版本核心电压值却为1.75V。这并不令人惊奇，大多数能超到300Mhz核心频率的OEM显卡不一定需要做电压调整，不需要调高到 1.75V。
显存超频情况就差很多。我的显卡显存电压测出仅为3.18V。根据Hynix现代的规格, 显存芯片需要3.20到3.65V电压，这说明OEM显卡的显存电压偏低，而零售版显卡显存电压一般是3.65V。

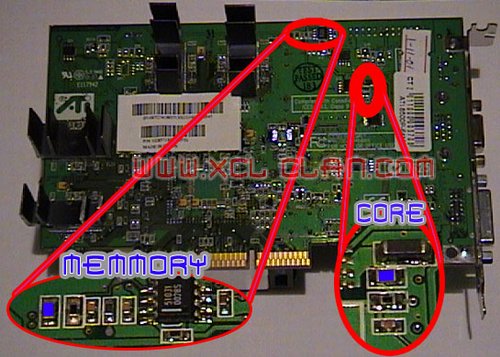

黄色点是电压读取点，蓝色点的晶体管是需要做修改的元件。家不用担心，会在后边以更清晰的图片给大家介绍。
核心和显存电压可以用电压测定仪正极在黄色检测点上读取，负极接地，这可以接在机箱螺丝或镭显卡的紧固螺丝上。记住检测时需要开机，才能得到电压数据，将测定仪正极连上显存电压读取点，也会读出显存工作电压。
电压大修改
为了把镭III显卡稳定地超到275/275MHZ或更高频率，那么就需要更改工作电压值。某些站点已经贴出了如何修改Radeon晶体管来更改电压的方法。虽然都改得不错，但不是每个人都有必要的设备和工具。弄不好，那样做还可能会牺牲这块价值250个美金的显卡。
这就是为什么铅笔修改大法研究出来的原因了，这个方法不是某个个人发明的，它是大家共同研究出的结果。大家可以从主要两个站点论坛发现相关信息： rage3d 和gathering of tweakers（荷兰文）。OEM版本Radeon8500显卡因采用一个高电阻晶体管而调低了工作电压，该晶体管的电阻值要比零售版本同一晶体管电阻值要高。修改的办法，就是降低另外一个晶体管的电阻值，以间接达到零售版本电压水平。
此修改可以用铅笔大法就可以完成！是的，拿一支铅笔你曾超频过雷鸟，让我们在开始另一次铅笔超频吧！
我们大家需要一个电压测定仪和一支铅笔 (当然电脑要一台了），最好是拿一支普通的削尖了的HB铅笔。
步骤1)
从你的电脑里拔出Radeon显卡(或者从包装盒里拿出)；
步骤2)
让我们来画个线咯。可能需要用酒精或者其它化学清洁剂来弄干净晶体管，这是很明智的，因为这可以让铅笔石墨画得更好，导电也更持久。
步骤3)
让我们开始实际画铅笔线。在图片上标明的晶体管（蓝色）上画一小横线。如果你不能肯定画好没有，你可以在电脑上插上这块显卡，再检测一下电压，如果不行，还得继续画。
注意！
最好在晶体管的侧面上画连线！而实际上侧面恰恰有一点儿不好画 (对铅笔来说太滑了)，但它没有晶体管顶部那样奇怪的涂层。
这样就改好了！
这一角钱花得很值（就一支铅笔？）因为修改后，我可以把Radeon超到310/310MHz，3DMark2001没有花屏！分值提高了500-600之多（我的电脑是P3 1GHz＋ WinXP）。
记住:
如果你损坏了你的显卡，我可决不负责哟，上述做法大家风险自担！
如果你把电压调到最高水平，也许会缩短显卡的寿命吧。
注：
你可以用一个特别定制的BIOS来解密Radeon显卡，想怎么调频率就怎么调！ 大家在这里下载！
最后希望大家想改都能改好！
