蓝电GeForce3Ti200显卡测试手记

【原创】阅读 人次
2001年12月29日20:29

走在电脑配件市场中，大家看到最多的一类产品，可能就要算显示卡了。这是因为现在人们在购买电脑时，对电脑的显示性能是越来越看重，于是对显示卡的选择也是越来越重视。显然，众多的板卡制造商们当然不会放过这个大蛋糕，纷纷趁机推出自己的显卡产品来抢占市场份额。于是，现在市场上的显卡种类越来越多，性能越来越好。各种档次的显卡产品可以满足不同消费者的不同购买目的。当然，对于广大消费者来说，这绝对是一件好事，显卡市场的竞争越激烈，显卡产品的性价比才会越高，消费者得到的益处才会越大。不过，这也导致选择显卡产品成为了一件比较麻烦的事情。

而在目前的显示芯片市场上，nVIDIA公司可以说是春风得意，牢牢把握住了全球60%以上的PC图形芯片市场。看来目前唯一还能够在显卡领域与nVIDIA公司从技术、产品等方面叫板抗衡的也只有ATI一家了。应该说，在这二者的实力对比上，nVIDIA还是占据了一定优势的。虽然说，ATI一直致力于将自己的显卡产品做的更好，而且从当今市场中零售的ATI显卡来看，其产品始终保持了良好的画质效果，以及不错的DVD回放功能。这些特点，就连nVIDIA公司也要羡慕不已。然而，驱动程序的问题再一次的拖了ATI的后腿。这次ATi推出了Radeon7500和Radeon8500攻击中高端显卡市场，这两款产品延续了ATi画质优秀的特点，并且在性能方面更是有所突破，但是显卡驱动始终不能尽善尽美，再加上ATI对开放显示芯片授权也没有什么经验，使得已经进入市场的以RADEON 8500为代表的ATi新款显卡一直比较混乱。nVIDIA公司显然不能对ATI的反击坐视不理，在对手忙于解决驱动和销售问题的时候，nVIDIA公司马上也发起了一场“钛风暴”运动，同时推出了3款“钛”显卡—GeForce2 Ti、GeForce3 Ti 200和GeForce3 Ti 500，希望能够压制住ATI凶猛的反扑势头。

从nVIDIA以往的习惯来看，每一代显示芯片都会尽量的细分等级，致使衍生出了很多性能各异的显卡产品，用于满足不同用户群的需要。这一习惯，沿用到新品GeForce3显卡身上，就诞生了所谓的“钛”系列显卡。除GeForce2 Ti显卡以外，这次推出的另外两款产品GeForce3 Ti200和GeForce3 Ti500，分别只是原GeForce3显卡的简化版和加强版，区别只在核心和显存的工作频率上，并没有提供任何的新技术。下面就列表比较一下GeForce3的这三款显卡的性能参数。

名称	GeForce3	GeForce3 Ti200	GeForce3 Ti500
体系架构代号	NV20	NV20	NV20
制造工艺	0.15µm	0.15µm	0.15µm
渲染流水线	4	4	4
贴图单元	2	2	2
单pass贴图次数	2/4(循环)	2/4(循环)	2/4(循环)
核心频率	200 MHz	175MHZ	240MHZ
显存频率	230 MHz DDR	200MHz DDR	250MHz DDR
显存总线	128位	128位	128位
显存带宽	7.3GB/s	6.4GB/s	8.0GB/s
像素填充速率	800Mpixels/s	700MPixels/s	960MPixels/s
纹理元素填充速率	1600Mtexels/s	1400Mtexel/s	1920Mtexels/s
T&L多边形速率	30Mpolygon/s	22Mpolygon/s	25Mpolygon/s
RAMDAC	350MHz	350MHz	350MHz

应该说，这样做还是有一定的市场意义的。自从老的GeForce3显卡自从上市至今，一直不能很好的被广大用户所接受，其中主要原因就在于高昂的售价始终不能有所松动。这次“简化版”GeForce3 Ti200显卡的陆续上市，正好可以满足那些想买GeForce3显卡，又苦于资金限制的普通DIYer消费者。nVIDIA将GeForce3的“简化版”--Ti200的价格定在了一个更低的层面上，这样一来，首先可以弥补GeForce2 Ultra和GeForce3之间的产品空挡；其次，还可以用更加优惠的价格，打压对手的市场分额，以达到保住显卡霸主地位的目的。今天，我就要给大家介绍一款蓝电的GeForce3 Ti 200显卡产品，现在市场上已经有了不少的不同厂家推出的GeForce3 Ti 200显卡产品，那么，这款显卡的性能到底如何呢？下面就让我来慢慢为大家介绍。

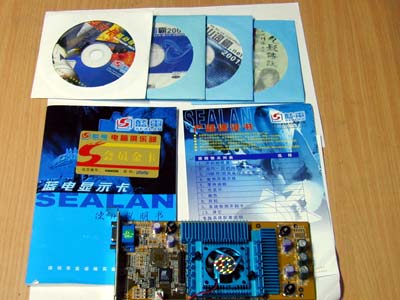

这款显卡产品的外包装依旧采用蓝电产品一贯的“钢琴”型包装盒，显的非常的特殊和有趣。打开包装盒，可以看到一块显卡，一张显卡驱动光盘，一张产品保证书，一本使用说明书，以及附送的三张光盘—分别是金山毒霸2001OEM版，金山词霸.NET OEM版以及游戏《月影传说》。此外，还有一张蓝电电脑俱乐部的会员金卡，只要登录www.sealan.com.cn网站，输入卡上的会员编号和密码，就可以注册成为俱乐部正式会员，从而参加蓝电公司不定期举办的地区性会员联谊会。应该说，附送的东西还是很丰富的。

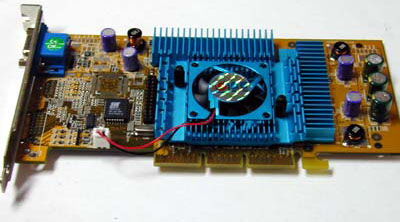

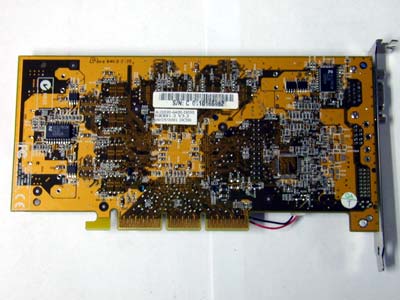

现在回过头来仔细的看看这款显卡。可以看出，PCB板是双面设计，边角都进行了钝化处理。整块显卡外观整洁，明了；整体布局合理；走线清晰，做工精细。同时它还遵守了公板的6层PCB板设计方式，这样可以有效的屏蔽掉电磁干扰。这块显卡基本上采用了nVIDIA提供的公板板型设计，并没有经过重新布线。不仅如此，它还在公板基础上经过了一定简化设计，去掉了大多数用户并不需要的双头显示以及视频输出功能。这样，成本又得到了一定的下降。

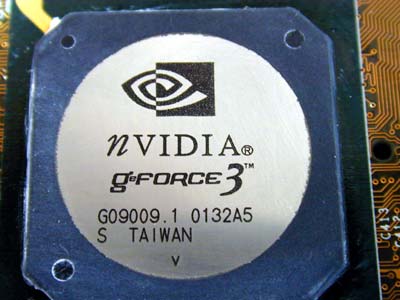

下图是这款显卡的心脏—由nVIDIA提供的GeForce3 Ti200主显示芯片，由台湾制造。这个芯片和原来早期的GeForce3显示芯片（NV20）相比，应该说是一样的产品，只是Ti200在频率设定上稍微有所降低而已。不过在外观上两者还是有一点区别的，那就是GeForce3 Ti200显示芯片上多了一个大写的英文字母“V”，而GeForce3在此处为一个“H”。这样的区别，应该只是为了用来从外观上区别这两款显示芯片之用。

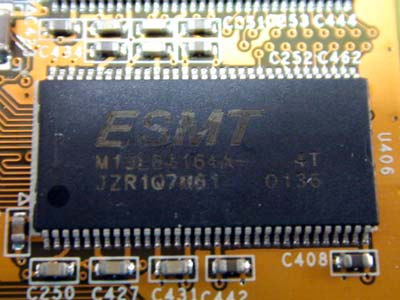

显存颗粒使用了ESMT的4ns DDR产品，单面8颗粒，总容量64MB，基本可以满足当今任何一款大纹理贴图游戏的需要。与GeForce3显卡普遍使用的3.8ns显存颗粒相比，这种4ns的显存颗粒，性能下降并不明显，反而使显卡的整体成本降低不少。正好达到了nVIDIA适当降低性能，从而大幅降低成本的目的。4ns的显存颗粒，能够稳定的运行在250MHz频率之下，不过从上面的那个图表当中可以看到GeForce3 Ti200显卡的标准显存工作频率为200MHz，这样的做法使得用户在日后能够有一定的超频空间。

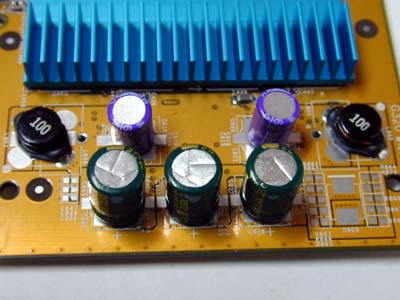

下面的图片为这款显卡的供电稳压部分。卡上一共使用了3个扼流线圈，7个电解电容以及背板上的两个电压控制芯片来为这款显卡供电稳压。

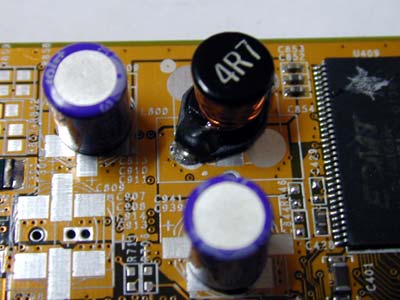

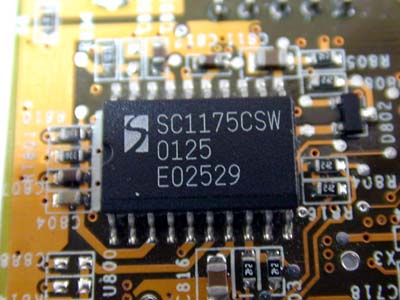

上图的这个芯片是SEMTECH公司制造的SC1175CSW电压控制（PWM）芯片。这款显卡在背板上使用了两颗这样的芯片，可以分别为核心和显存提供不同的两路电压，这样就可以保证显卡能够更加稳定地工作。芯片周围是弯弯曲曲的低频和电源线路，相当于在线路中增加了电感线圈，从而减少各部分不同的高频信号通过电源电路的相互耦合干扰造成信噪比降低的问题，使信号相位一致，提高了系统整体稳定性。

这款显卡使用的都是SANYO的电解电容，这在显卡上似乎是不常见的。

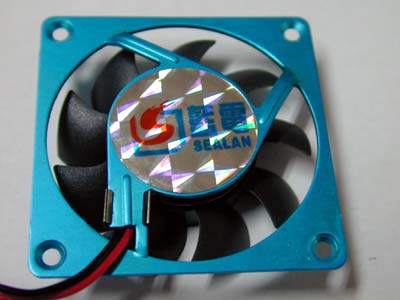

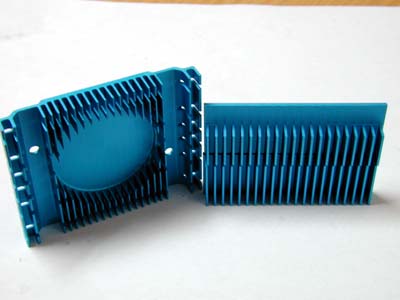

集成了5700万晶体管的显示芯片和4ns的显存颗粒都是发热量很大的电脑元件，为了显卡能够更加稳定的工作，蓝电还为这款显卡产品配备了精良的散热配件。蓝色的铝制散热片上还一个9扇叶的风扇电机，运行时的噪音很小，再加上给显存颗粒配备的两块散热片，相信散热的效果应该不错。

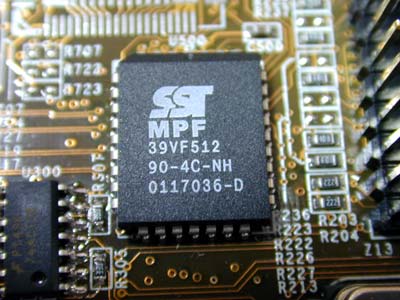

这是这款显卡的BIOS。

显卡主要技术指标： Nvidia nfiniteFX (TM) 图形引擎 Shadow Buffer技术全面支持3D纹理 Nvidia Lightspeed Memory Architecture（光速显存架构） 支持高分辨率抗锯齿 支持顶点阴影以及像素阴影（Vertex and Pixel Shaders ） 4个双渲染信道每个时钟周期处理8个texel 集成高精度视频处理器（HDVP） 板载64MB 4ns DDR SDRAM显存 支持利用多重缓存（双层、三层、四层）进行生动渲染功能 驱动程序全面兼容Win 9X、Win ME、Win2K和Win XP RAMDAC 350 MHz 图形核心 256BIT 显存接口 128BIT DDR 显存带宽 7.36 GB/sec 填充率 3.2 Billion/s（AA Samples）；960 million/s（pixels）；1920 million/s（texels） 每秒执行命令数目 800 billion 每秒三角形生成数目 37 million 核心频率 175 MHz 有效显存频率 400 MHz

好了，介绍了那么多的规格和特性，下面该进入测试阶段来看看这款产品的实际性能表现到底如何。在正式测试之前，我们先来看看测试平台： 硬件：主板：I845D芯片组 CPU：P4 1.5G 内存：PC266 DDR 256M 软件： 操作系统： Windows 98 SE 4.10.2222 A； DirectX：版本8.1a； Quake 3 Arena：零售版本； 3DMark 2001：下载版本； 3D WINBENCH 2000：下载版本； VillageMark ：版本1.10V SPECviewperf：版本6.1.2 超频软件：Power STRIP 3.0.2 beta

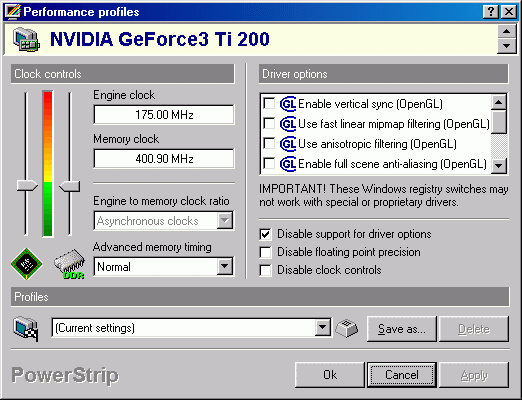

使用常见的显卡检测软件Power Strip，我们了解到了这款显卡的初始频率为：核心频率175MHz，显存颗粒200MHz。与nVIDIA标称的频率一致。

QUAKE 3 Arena的测试结果：

High Quality	182.8
1024*768*16	165.8
1024*768*32	158.7
1280*1024*16	124.8
1280*1024*32	115.9
1600*1200*16	91.9
1600*1200*32	83.5

3D MARK2001的测试结果：

1024*768*16	5948
1024*768*32	5691
1280*1024*16	5079
1280*1024*32	4629
1600*1200*16	4218
1600*1200*32	3378

VillageMark的测试结果：

800*600*16	59
1024*768*16	40
1280*1024*16	27
1600*1200*16	19

然后是SPECviewperf测试结果，SPECviewperf最为一种专业的OpenGL性能测试软件，利用OpenGL驱动来运算出十分复杂的CAD图和3D场景，由此来检测显卡的性能。在这个测试当中共有6个场景需要运算，这六个场景的测试结果如下，得分越高越好。

AWadvs-04	68.13
DRV-07	18.71
DX-06	27.99
Light-04	7.214
MedMCAD-01	31.22
ProCDRS-03	13.96

3D WINBENCH 2000的测试结果：

3D WinBench 2000 Processor Test	2.35
3D WinMark 2000	84.9

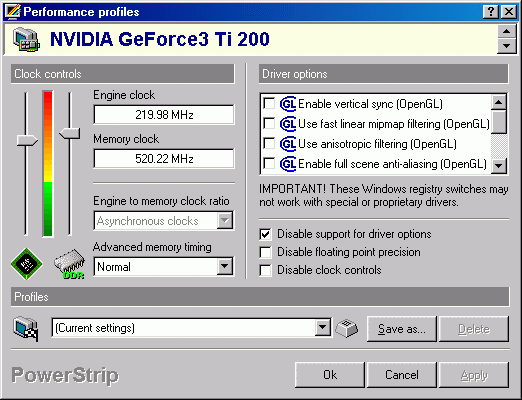

从以上的测试分数来看，这款显卡的性能还是很不错的。凭借这款显卡的优异性能，不仅可以满足各种软件对显示的要求，而且完全可以让游戏玩家在3D游戏中得到速度的满足。刚才已经讲过，GeForce3 Ti200只是GeForce3的一个简化版本，理论上讲这款显卡性能应该比一般的GeForce3显卡略差，但仍然不失为一款性能十分强大的显卡产品。不过我们不要忘记，这款显卡使用的是4ns的显存颗粒却只是工作在400MHZ的默认频率下，也就是说，它应该具有良好的超频空间。因此，我在全部测试完成之后，还对该显卡进行了超频测试。从下面的截图我们可以了解到，这款显卡在核心频率加到220MHz，显存频率加到520MHz时，仍能稳定的工作。

QUAKE 3 Arena超频前后测试比较结果：

	超频前	超频后
High Quality	182.8	189.6
1024*768*16	165.8	180.8
1024*768*32	158.7	175.7
1280*1024*16	124.8	143.0
1280*1024*32	115.9	136.9
1600*1200*16	91.9	111.2
1600*1200*32	83.5	103.4

3D MARK 2001超频前后测试比较结果：

	超频前	超频后
1024*768*16	5948	6509
1024*768*32	5691	6272
1280*1024*16	5079	5733
1280*1024*32	4629	5375
1600*1200*16	4218	4888
1600*1200*32	3378	4003

VillageMark超频前后测试比较结果：

	超频前	超频后
800*600*16	59	71
1024*768*16	40	48
1280*1024*16	27	32
1600*1200*16	19	23

正如我们所预料的，在超频之后，这款显卡的性能又有了一定的提升。而且，在这种频率下，所有的测试软件均运行正常，没有花屏和跳帧的现象。在经过了一系列的测试后，我摸了一下显卡芯片的后面以及显存，感觉并不是很热，看来这款显卡的散热还是不错的。这应该都是那个显卡专用散热风扇以及显存散热片的功劳。

应该说，这款蓝电GeForce3 Ti200显卡产品的性能还是非常不错的，在测试中所表现出来的稳定性和超频性也比较另人满意。那么，这款显卡的价格是多少呢？相信已经有很多朋友开始关心起这个问题来了。这款显卡的价格是1580元，可以说，这个价格还是非常吸引人的，这使得这款显卡的性价比又有了不小的提升。相信凭借它良好的性能，相对便宜的价格完全可以达到nVIDIA的适当降低性能，大幅降低成本的产品思路，换句话说就是可以达到推出GeForce3 Ti200这款产品从而在市场上打压Radeon8500的目的。对于那些想购买一款GeForce3显卡产品的朋友来说，这款蓝电的GeForce3 Ti200显卡产品还是值得考虑的。
