【文章简介】 今年7月购得新天下小影霸G4000后，终于可以扔掉ASUS的V3000ZXTV。在日常使用中，小影霸G4000配合PowerStrip狂超到300/390，可惜PowerStrip每次启动后必须进行手动设置，太麻烦了，有没有一劳永逸的方法呢？ (3710 字)
今年7月购得新天下小影霸G4000（200MHz GTS核心，166MHz/32MB三星6ns DDR SGRAM）后，终于可以扔掉ASUS的V3000ZXTV。在日常使用中，小影霸G4000配合PowerStrip狂超到300/390（核心/显存），可惜PowerStrip每次启动后必须进行手动设置，太麻烦了，有没有一劳永逸的方法呢？
最近在网上溜达的时候，看到了一款软件��《NVIDIA BIOS Editor》，马上意识到DIY的机会来了：把小影霸G4000的BIOS读出来，进行相应的修改，然后再写回去……。
一．修改 VGA BIOS信息
马上行动，在网上DOWN下《NVIDIA BIOS Editor》（V0.97版本）并安装，一切OK，运行“Rvbedit”，点击“Current”，先选择“Read
and save”保存BIOS备份（当然是不会再用它了，除非发生意外！），弹出保存对话框，指定文件名GF2-GTS_BAK保存到软盘A。
接下来当然是要修改BIOS了，选择“Read and open”，就得到下图（图一）：

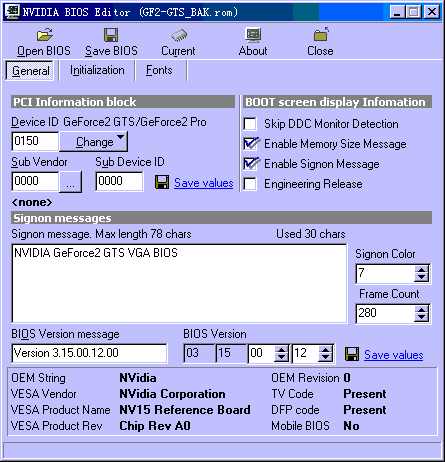

图一： 小影霸G4000之BIOS概要
大家看到小影霸G4000的设备代码（Device ID）为150（Geforce2 GTS/Geforce2 Pro），厂商代码（Sub
Vendor）为0000（公板设计板卡初始值）。
点击“Initialization”得到下图（图二）：

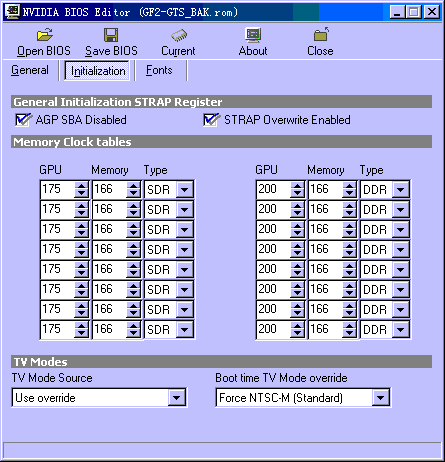

图二： 小影霸G4000之BIOS时钟频率初始值
其中右边一列对使用DDR内存的NVIDIA系列显卡有效（当然对小影霸G4000有效！），左边一列对使用SDR内存的NVIDIA系列显卡有效。
小影霸G4000的BIOS基本信息就是这些，接下来当然是改了。
点击“General”回到图一界面，点击“Device ID”下的“Change”，跳出设备类型选择框，拖动鼠标选择“0153=Quadro2
Pro”，点击“Sub Vendor”下的修改按钮，跳出厂商选择框，选择“1043 ASUSTeK Computer Inc”。改了厂商代码，当然要改启动显示信息了，把“Signon
message”文本框中的信息改为
“VIDIA Quadro2 Pro VGA BIOS
ASUSTeK Computer Inc（Used By Li xi an）”
如下图（图三）：

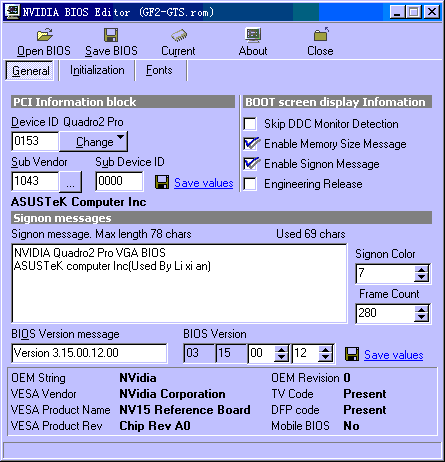

图三：小影霸G4000之BIOS概要修改
注意：“Sub Device ID”和“BIOS Version”下的 “Save values”（保存设定值）按钮在此版本无效！
点击“Initialization”切换到图二界面，右边一列对应DDR类型内存的GPU/Memory时钟频率全部改为250/185，而如果你是MX系列的显卡，应该修改左边一列对应SDR类型内存的GPU/Memory时钟频率，修改后如下图（图四）：

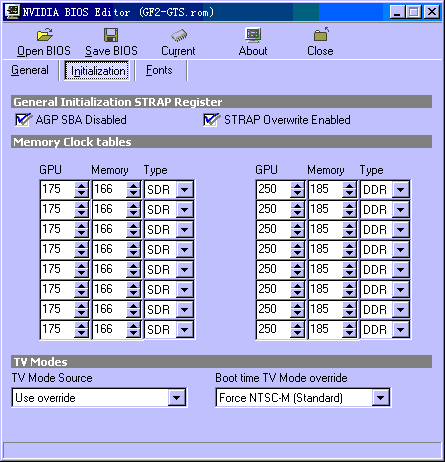

图四：小影霸G4000之BIOS时钟频率更改值
修改完成了，点击菜单列的图标快捷按钮“Save BIOS”，弹出保存对话框，指定文件名GF2-GTS保存到软盘A（由于后面要在DOS下操作，文件名不能用中文，且最好符合DOS命名规范）。到此为止，原版BIOS和DIY版BIOS都已经在软盘A上了。
二．修改 VGA 硬件

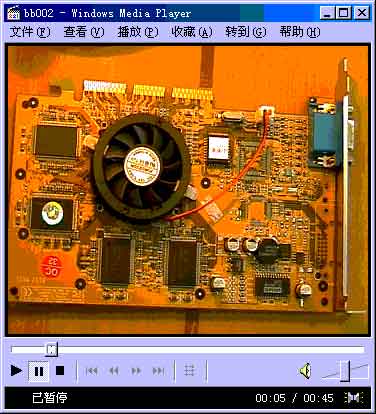

为了让BIOS的改动生效（刷BIOS能够成功），在刷BIOS之前，你必须对显卡硬件进行修改！先来一睹小影霸G4000显卡的芳容，这是正面：

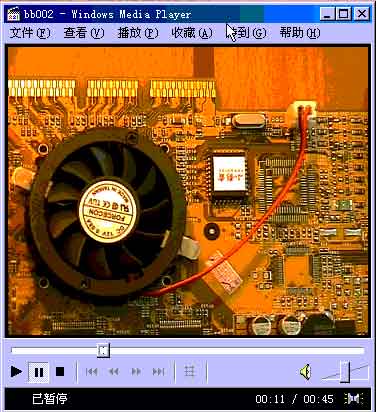

BIOS芯片就在这里

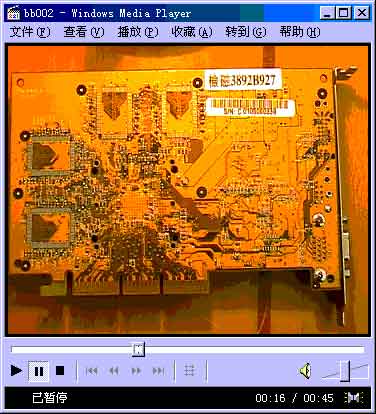

再来看看背面

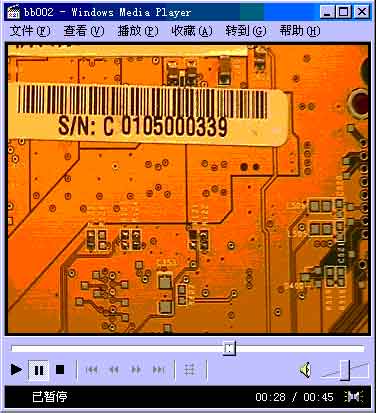

要改动的部分放大如下（已经作了硬件上的修改）：
对于公板设计的NVIDIA显卡，只需把R121及R123的电阻（两电阻相同）取下，焊在原空位R122和R124处，你的Geforce显卡就变成了Quadro专业显卡。看到了吧，其实硬件修改并不难，只要你有一把尖嘴电烙铁、一把尖嘴镊子、松香和酒精。由于改动的是电阻，电烙铁烫一下一点问题都没有！不过在取下R123电阻时，一定注意不要破坏上面的那个焊点的铜板线路，否则R124上面的那个焊点就腾空了！（当你取下R123电阻后，可以看到R124与R123上面的那个焊点是相连的，铜连线很细极易被破坏！），而取下R121则不用担心（R121与R122上面的那个焊点也是相连的，但R121在末端）。取下R121及R123的电阻后，要用电烙铁在空焊点上涂松香以整理空焊点上的锡，然后用酒精擦干净，焊上R122和 R124的电阻后，也要用松香和酒精进行处理。处理干净后先用眼睛观察改动了的焊点有无问题（如虚焊和短路），再用万用表打一遍，硬件修改大功告成！
三．刷新 VGA BIOS信息
最后是关键性的一步：用DIY版BIOS文件刷新小影霸G4000显卡的BIOS。
翻出小影霸G4000显卡的驱动光盘，在光盘flash目录下有2个执行文件nvflash.exe、dos4gw.exe和2个说明文件，仔细阅读说明文件后，把2个执行文件nvflash.exe、dos4gw.exe拷贝到软盘A，这样软盘就至少有4个文件了。
点击系统“开始”按钮，点击“关闭系统”，选择“重新启动计算机并切换到MS-DOS方式（M）”，系统重启到DOS方式，进入软盘A，根据nvflash.exe附带说明文件的要求操作如下：
A:>nvflash -fgf2-gts.rom
-f指定文件，其后紧接BIOS信息文件gf2-gts.rom
回车后，看着一行一行的提示信息扫过，你会是怎样的心情呢？
黑屏了，键盘灯交替闪烁……，几秒钟后，显示器恢复正常，重新启动计算机，会成功吗？唰……，像雪花轻轻飘过一样优美的声音！显示器点亮了！系统进入自检，首先是显卡BIOS信息，如下图（图五）：

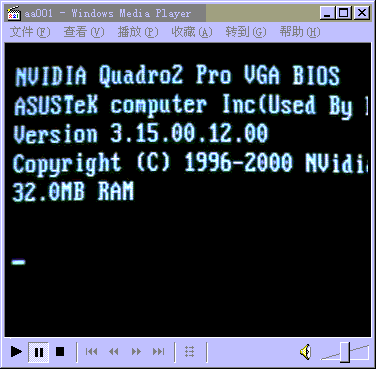

图五： 小影霸G4000之DIY BIOS自检信息
WINDOWS98SE的蓝天白云飘了出来，系统弹出对话框提示“发现新硬件NVIDIA Quadro2 Pro”，哈哈……，这时的你又会是什么样的心情？
按系统提示一步一步安装NVIDIA的22.50版本雷管驱动，独一无二的ASUS Quadro2 Pro便为你拥有：独有的VGA板卡主人显示，250/370Mhz的核心/显存时钟频率……，这一切简直酷呆了！

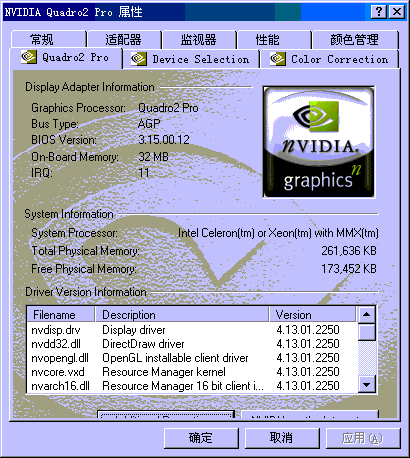

图六： 系统显示属性信息

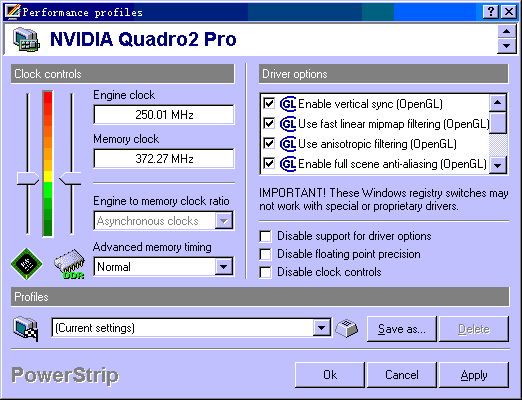

图七： PowerStrip中的显卡状态信息
四． DIY心得
硬件修改的注意事项在上面已经交代过，操作时胆大心细就可以了。在修改BIOS时也要注意以下一些问题：
修改启动显示信息时，“Signon message”文本框中的信息中最好不要出现中文。
修改GPU/Memory时钟频率前，应该先用PowerStrip检测一下显卡的超频能力（超到花屏就是你的显卡的上限了）。为了使DIY后的显卡稳定运行，最好在DIY版的BIOS里设置得比上限值低一些。
修改GPU/Memory时钟频率时，最好只修改你的显卡对应的列部分，另一列就保持不变。
软盘A最好为系统盘（可从其引导进入系统），且最好有AUTOEXEC.BAT文件，文件中只有“nvflash –fgf2-gt~1.rom”行，这样在万一刷BIOS后重启黑屏时，用此软盘重启计算机并在黑屏下自动刷回原来备份的BIOS（黑屏下刷BIOS时，你可以通过键盘灯的交替闪烁来判断，键盘灯的交替闪烁结束后，过2分钟左右Reset计算机，并从硬盘引导进入系统即可）。
有条件的话准备一块PCI显卡，避免刷BIOS失败后在黑屏下无法操作。
通过上面详细的实战演示描述，我想你也一定蠢蠢欲动！
