散热王位之争－TypeW散热器测试

【原创】阅读 人次
2001年12月23日17:43

要说爱你不容易——铜的问题

    铜质CPU散热器的散热效果一直受到人们的置疑，一方面，铜（包括合金铜）的热传导系数几乎是铝（包括铝合金）的两倍，按理说就是同样大小、结构的两个散热器，选择铜材料也会比铝材料有更好的散热效果，但在以前的测试中这种情况并不明显，即使铜质散热器在众多散热器的类比测试中获得了不错的散热成绩，也与它使用的高转速、大风量的风扇有直接的关系，如此一来，大家就未免怀疑：是铜散热片本身热传导系数高而获得好的散热效果呢还是风扇的功劳呢？这在以前的测试中也都没有进一步的说明。

    除了怀疑铜质散热器本身的散热效率外，铜的比重也要远远超过铝，因此全铜散热器比我们常见的铝散热器要重的多，大小差不多的两种散热器的重量几乎相差一倍以上，过重的散热器在搬运电脑时有可能会因震动过大而脱落，或者对CPU核心产生直接的冲击损坏（指Socket370接口的奔腾III、赛扬系列和Socket478接口的阿斯龙和毒龙），Intel和AMD规定当散热器重量超过300克的时候，就要取下CPU散热器后才能搬运电脑，这当然会给使用者造成一定的麻烦，所以各个CPU散热器生产厂家很少生产重量超过300克的散热器，即使有也都是为超频爱好者准备的散热极品。为了避免全铜散热器在重量上的问题，一些厂家采用铜底铝鳍的设计方式，如著名的Alpha、Foxconn等公司都有类似的产品，在靠近CPU核心的地方使用铜板增强热传导，而上面的鳍片则仍然选用铝材料，这样做能大大减轻散热器的重量，散热的效果也还不错，不过铝与铜接触面的处理则又向厂家提出了新的难题：铜板带来的好处能否抵消不同材料间接触时造成的损耗呢？Alpha将铜板埋入铝鳍片中的做法似乎比较成功，并且用这种方式制造出了目前散热之王的PAL8045。

    铜质散热器搭配的高转速风扇本身也有个问题，就是高噪声，这几乎是不可避免的一个问题，由于电脑机箱离使用者很近，这种影响就很明显了。

    价格因素也是影响铜质散热器普及的主要因素。铜的质地很软，加工不易，无法像铝那样采用热铝挤压的工艺来成批生产，要么采用精密铸造，要么采用分割制作然后通过套嵌的方式将底座和鳍片连接起来，此时由于散热器并非一个真正完整的整体，接触面是否良好就会影响这种散热器的散热效果。正是由于铜质散热器加工难度大、工艺复杂，因此这类产品销售的价格明显要高出铝质散热器一大节，如Swiftach著名的MC462就要卖到800多元人民币，相信大多数人不会轻易接受这个价格。

    正是由于铜质散热器目前还存在许多实际使用上的疑问，大家一直不敢轻易接受纯铜散热器这种特殊的CPU散热工具，不过大家如果想了解下全铜散热器搭配普通风扇的效果，下面这款TypeW全铜散热器完全能重新勾起你对金属铜的无限遐想，来，让CPU接受来自冬天和TypeW的双重打击吧。

Hedgehog-typeW散热器介绍

    Kanie是日本一家专门生产CPU用铜质散热器的厂家，产品品种虽然不多，但已经在CPU散热界树立了一定的影响，其经典产品Hedge-hog238M（铜柱有238根，故此得名）虽然在测试中成绩一般，但漂亮的外观和精湛的工艺让它成为一款不可多得的艺术品，而随后推出的Hedge-hog294M将铜柱数增加到294根，散热效率提高10％，已经成为该厂家的主力产品，不过与本文即将测试的Hedgehog-typeW相比，294M可以说是小巫见大巫了。

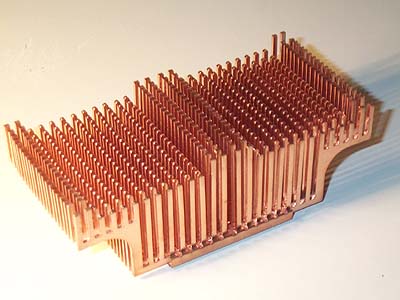

    TypeW从外形上看就如同英文字母“W”，在一般散热器的基础上向两侧伸展出的“双翼”大大增加了整个散热器的有效散热面积，并且可以在上面安装两个60X60大小的风扇，此外，鳍片的高度也达到3个厘米。

W状的两翼由于下面没有底座的遮挡，风扇的气流可以直接掠过鳍片而不产生紊乱，能明显提高风扇冷却的效率，这是一种比较好的设计。数年前好友曾送给我一个类似样子的铝散热器，也可以安装两个风扇，后来这个散热器搭配一个赛扬300A还让我夺得《电脑高手》杂志举办的CPU超频赛季度冠军，所以看到TypeW就有相见如故的感觉。

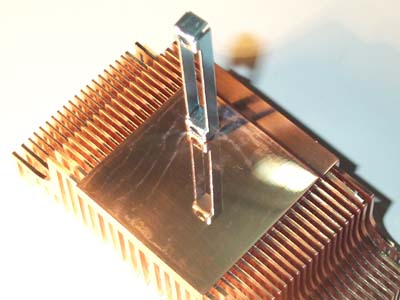

    Kanie制作的散热器几乎同时也是一件艺术品，黄金色的鳍片在灯光下熠熠发光，相信就是全金也不会有如下炫目的光泽，散热器与CPU接触的一面十分光滑，做镜子也没什么问题，放在古墓里一定会有丽影伴随，

为了避免手指接触到的部分迅速氧化，测试的时候我们不得不带上手套，以免这种光泽从自己手上流逝，由此可见Kanie对TypeW表面的处理是如何的细致。

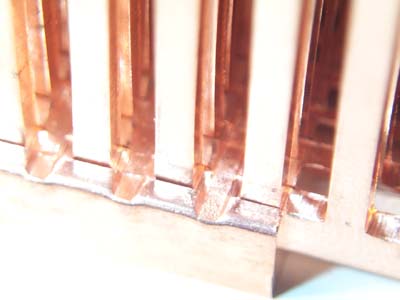

    TypeW是怎么做出来的呢？来看看鳍片与底座的连接部分就知道了，原来TypeW仍然无法做到整体铸造这样的精度，它是由底座和鳍片两个独立的部分组成，鳍片成W行，厚度大于1.5毫米，底座厚度约6个毫米，当中开了许多宽1.5毫米的槽，鳍片就插在这些槽上，然后再沿纵向在每个鳍片的凹槽部分进行挤压，将鳍片嵌入底座的凹槽中，因此TypeW并非一个完整的整体。

Hedgehog-typeW散热器的规格 散热器名字：Hedgehog-typeW 风扇：台达DELTA 6800rpm 散热片材料：铜C1020 散热片规格大小：61(W)X69(H)X121(D)[毫米] 散热器重量：750克 选配风扇大小：60X60X25[毫米]，6800rpm，3线连接带测速，噪声46.5dBA

Hedgehog-typeW散热器的安装

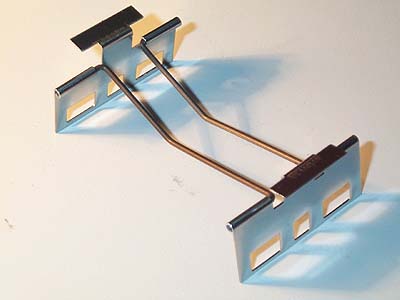

    TypeW提供了不少配件，不过安装起来并不费事，首先是扣具的组装，TypeW通过两个钢丝弹簧来固定散热器，将配件袋中的两个钢丝取出，分别与两个固定扣连接为一个完整的扣具，

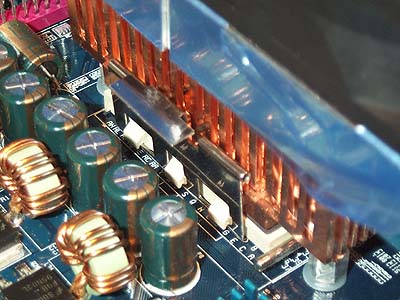

这两个固定扣都能扣住CPU插座上的3个塑料钩，这主要是因为TypeW的重量比较大，采用双钢丝弹簧能均匀分配压力，通过CPU插座两侧共6个塑料钩来将压力分担承受，避免传统双钩时容易将固定钩剥离插座的惨剧发生。

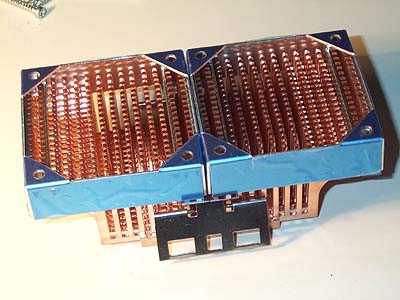

    将扣具按散热器底面开槽的方向固定好，再套上螺丝固定架和风罩，然后安装风扇，安装TypeW时与普通散热器一样。

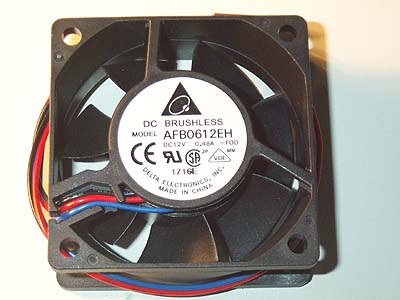

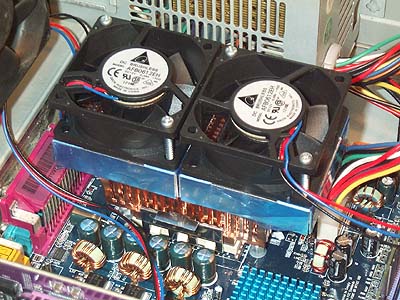

风扇的选择     Kanie为TypeW推荐了两款风扇，一款为台达的0.48A的AFB0612EH，提供6400～6800转的转速，风量大、噪声大，另外一款是台达的0.25A的AFB0612HH，提供4800～5000转的转速，风量和噪声都比较适中。与台达1.2A、9000转风扇相比，0.48A的风扇已经不算很厉害的角色了，不过就是关上机箱的白天，你也能在整个房间听到0.48A风扇的声音，因此为TypeW搭配这样的风扇几乎就是用户长期使用的极限了。

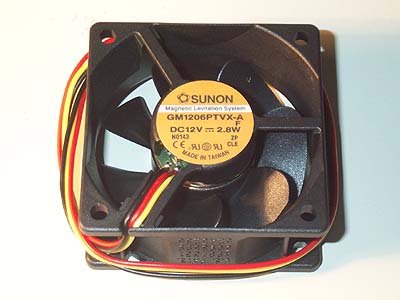

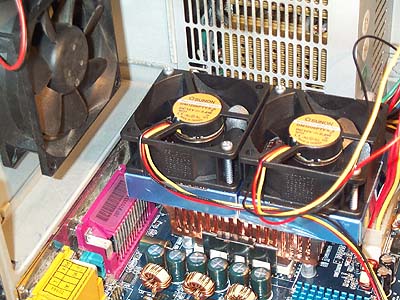

    Sunon建准与台达一样，都是台湾著名的风扇专业制造厂，磁悬浮风扇是Sunon的招牌产品，能大大提高产品的使用寿命，噪声方面也能控制的很好，测试中为TypeW搭配了两个0.23A的Sunon第二代磁悬浮风扇GM1206PTVX-A，噪声明显比台达0.48A的要小，与台达0.25A的风扇在转速和噪声方面表现基本一样。通过不同风扇的搭配，可以在风扇噪声和散热效果间建立一种平衡，更方便用户对产品的选择。

测试环境及平台     测试中我们使用了1GHz的雷鸟，将电压增加到1.85V后超频到1.466GHz来测试，由于1.4GHz的雷鸟已经比XP2000+的功率还高，经过这样的设定能将散热器和CPU推向一个实际使用的极端，充分考验TypeW的实力。

    采用捷波KT266A芯片组的主板——屠龙XP来监测CPU温度，并将CPU插座内的热敏电阻探头做了一些调整，提高探头高度并顶在CPU的底部来准确的显示CPU的温度，因此实际测试的温度肯定要高于未修改过的主板。

    使用Sandra2001的Burn-in Wizard的多媒体性能循环测试来让CPU发出最大的热量，通过CPUCool记录各项电压、CPU风扇转速和CPU温度、系统温度变化的过程，连续运行时间均在20分钟左右，当CPU温度达到平衡后记录。

    分别采用双台达0.48A的风扇和双0.23A的Sunon第二代磁悬浮风扇来配合TypeW，测试TypeW对不同风扇的敏感度。

    此外还测试了风扇安装方向散热器的影响，与TypeW推荐的抽气方式进行对比来看看哪种安装方式更合理。

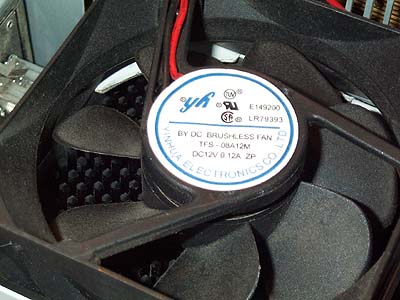

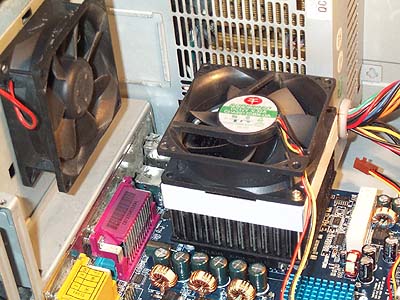

    作为对比，我们选择了Alpha的PAL8045T和Foxconn的PK-045+散热器来作为参考对象，同时，我们也为8045搭配了Superred千红的0.32A的机箱风扇和另外一个几乎是转速最低的0.12A的普通机箱风扇，来看看风扇的变化对8045的影响，让大家全面搞定风扇噪声与散热效率的关系。

    测试时环境温度在22.5～23.0度之间，机箱安装了前后两个机箱风扇后完全关闭，电源顶部有开口对着CPU。

测试结果     测试时分别用Sandra2001的Burn-in Wizard的多媒体性能循环测试来加热CPU，20分钟当CPU温度趋于平衡后记录温度数字，下面的表格则列出了CPU最高温度与室温相差的幅度，其中数字越小，散热器的效率就越高。

测试评述与分析     TypeW搭配台达0.48A风扇后的散热效果超过PAL8045大约1.5度，比PK-045+降低了9度，这是个了不起的成绩，大家还记得PAL8045曾经是地球上最强的散热器了吗？现在王者的地位似乎要让给TypeW了，即使采用转速略低的Sunon磁悬浮风扇，TypeW的成绩也仅落后于PAL8045大约1度，可见这两个散热器的散热效果都是非常出色的，几乎都能做在风冷散热器之王的位置上，至于哪个更强则取决于你听觉的忍受能力了。

    从风扇的安装方向来看，抽气式的效果比吹气式要低1度，而且主板上的元件也不会受CPU加热过的空气的影响，更关键的是不会给主板带来很多灰尘的堆积，抽气式送风配合TypeW的双翼来说再恰当不过了。

    更换低转速的风扇后，CPU的温度增加了近2度，不过与接近30度的温差相比，这两度算不了什么，而风扇噪声则大大减少，由此来看，TypeW应该搭配Sunon这样5000转左右的风扇就足够的好了。

    PAL8045也是一款设计独特的产品，但由于底座过大，其实际散热的效率并不算高，从四周吸入的空气只能带走8045周边铝柱上的热量，从铝柱上灰尘堆积的分布情况就能看出其中的道理了，如果8045也能采用类似TypeW的设计，在底部多开几条通风用的槽路，相信整体的散热效果还会有所提高，不过就是目前的样子，TypeW和8045的散热效果也要比PK-045+有了显著的改善，这两款产品理所应当的成为OCer的首选产品，只是价格嘛……8045要4XX，而TypeW不到400，这个价格说贵不贵，不过肯定不便宜。

    TypeW与PAL8045相比有个不足的地方——重量和重心，PK-045+的重量在220克左右，PAL8045的重量在350克左右，而TypeW呢？整整达到了750克，是8045的两倍啊，而且8045的鳍片是铝柱，整体重心贴近CPU核心，主板垂直放置时散热器对CPU边角的压力不大，8045还通过弹簧固定在主板上面的4个固定孔中，压力非常均匀的进行分配，可以承受远大于300克重量的限制。反观TypeW，鳍片采用了全铜结构，W的双翼让整体重心大大提高，主板垂直放置时重心偏离CPU核心，对CPU内核边角的压力比8045大的多，再加上仍然采用传统方式的扣具，无法分解散热器的重量，因此这里要特别提醒TypeW的使用者沉浸在超频快乐的同时，也要注意CPU的安全，除了搬运机箱时要先将TypeW取下来，平常使用的时候也别把机箱当足球踢。

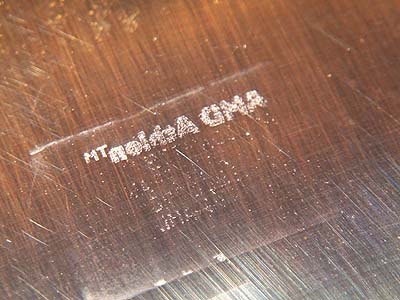

    TypeW纯铜制造，因此质地比较松软，安装一次后容易将CPU表面的字体引到散热器底面，留下永远底痕迹。

总结     TypeW从散热效果来看已经属于顶尖级的风冷散热器了，搭配中等转速的风扇就足够超频爱好者的使用，说明铜材料的散热器还需要进行结构上的改进才能发挥其作用，此外，TypeW外观精美，是难得的精品，只不过TypeW的重量和价格也将是影响其销售的主要因素。

优点：散热效果超一流、安装方便、价格比8045便宜

缺点：重量大、重心高
