实施鼠标亮化工程！——改造鼠标增加蓝色魅力
|
|
|
http://www.xianbear.com 作者：张章,责编：张章
小熊西安 2001年12月20日23:27【原创】
|
| 【文章简介】 |
|
楼房搞亮化工程，鼠标也搞？？？本文就将向你展示如何改造自己的鼠标，增添它的蓝色魅力，如果你也感兴趣，还不赶快动手…… (1431 字)
实施鼠标亮化工程！
——改造鼠标增加蓝色魅力
首先声明：由于本文内容涉及鼠标电路方面，又可能会损坏硬件，提醒读者小心模仿，如果造成任何软硬件损失，本人不承担赔偿责任。
好了，让我们开始DIY鼠标！
我们需要以下的材料和工具：
直径5mm的超高亮度蓝色发光二极管1支（电子市场售价5-10元）
小号钳子一把
电烙铁一把（20w左右的就行了，千万别拿出补塑料盆专用的烙铁-_+）
主角：鼠标！本文的例子是微软的光电鼠IntelliMouse Optical/Explorer
一字、十字小号螺丝刀各一把
虽然本文的例子是微软的光电鼠，但对其他的光电鼠也是类似，他们的结构基本上是差不多的。

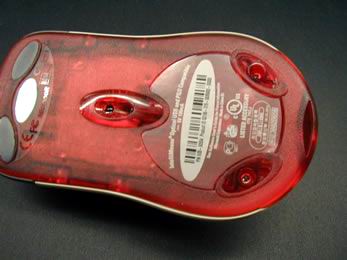

要改造它，首先要拆开它。翻开这个鼠标的背面，仅有两颗螺丝固定，很好办了。很轻松的使用十字螺丝刀把它拆开。
拆开外壳的螺丝后要小心的取下外壳，不要硬拉，以免损坏。拿下了外壳，会看到，滚轮和按钮，小心的用一字螺丝刀撬下滚轮和按钮塑料组件，就看到了电路板。元件也并不是很多，其中关键部件光电集成电路很是显眼。不要着急取下电路板，它现在还被两个塑料卡子固定住。塑料卡子位置，参看下图红色圆圈。蓝色方框中正是我们要改动的地方。
原来的发光二极管被一个白色的支架固定住，在更换二极管之前要取下这个支架，还是用一字螺丝刀轻轻的撬下。然后我们可以看到，二极管的两个引脚被焊在电路板上。翻转电路板，用电烙铁加热焊下。注意加热时间不要过长，以免过热造成铜箔脱落，最适合的温度是400-450摄氏度。电脑板卡这类的电路板铜箔较细，不能经受大功率电烙铁的摧残！这也就是不要选用大功率电烙铁的原因。
焊下原来的发光二极管，就露出了两个焊盘（电路板上的圆孔）。将蓝色发光二极管按照原来的极性插入，在电路板焊接面稍稍露出一点引脚，保持合适的高度，以便于支架的安装。将多余的部分用钳子剪断。

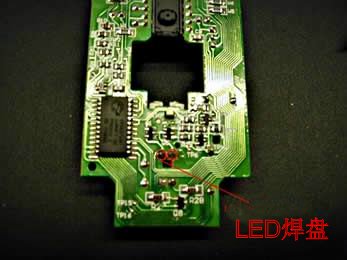

下图为发光二极管的焊盘位置。
要注意的地方有两点：首先要确保你新安装的发光二极管极性的正确，如果你怕搞错，最好是在焊接下原来的二极管之前记下它的位置。发光二极管可以根据两个不同形状的管芯来区别极性。其次要掌握好新焊接的二极管高度，一定也要和原来的高度一致，因为还要安装支架的，否则支架没法固定。

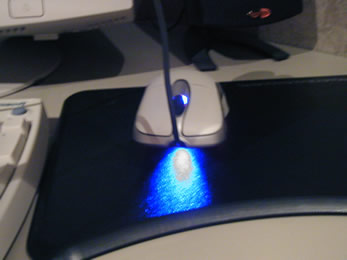

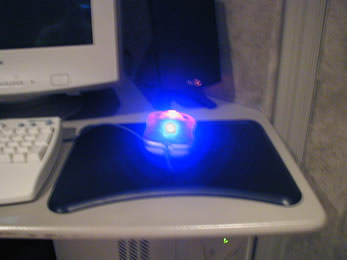

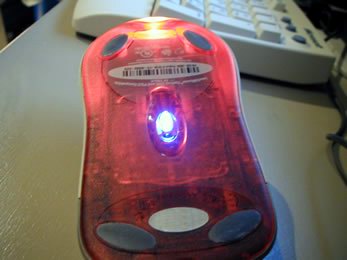

在做好改造工作之后，反复检查一下，将所有的组件按照原来的顺序小心的装好。可以先不安装外壳，接上电脑试一下，如果二极管亮了，基本上改造成功。否则很可能是二极管的故障或是极性错了。看一看下面的几幅图片，新改造好的鼠标充满了蓝色魅力……冬天看来冷冷的，夏天看见这股蓝光还是比较清凉的。
怎么样，蓝光很强吧，丝毫不影响鼠标的灵敏度。这也就是为什么要选择超高亮度发光二极管的原因。
版权作品 未经许可 请勿转载
|
|
