按照INTEL的计划，明年初将推出以NORTHWOOD为核心，频率达到2GHZ的P4 CUP。而目前，随着P4处理器价格的快速下跌和PIII的停产，使P4尽快进入主流成为可能。最近，各大主板厂商也力推P4主板，现在已经有INTER I850、INTER I845、VIA P4X266和SIS 645等四款支持P4的芯片组发布，同时又有SDRAM、DDR、RAMBUS三种内存可选，不论你选择廉价的、性价比较高的还是高档的配置，都有多种方案可选择，对广大的用户来说，现在是可以考虑购买一台P4配置电脑的时候了。 对于刚才讲到的几种支持P4的芯片组而言，从技术上来讲这四款芯片组都能支持Socket 423和478针脚的P4处理器，当然了，也同样支持以后基于NORTHWOOD核心的Socket 478针脚的新P4。在这四款芯片组所支持的内存规格上，I850芯片组所使用的是RDRAM，它的好处在于能够提供很大的内存带宽，理论上来讲使用PC800规格的RDRAM的内存带宽为3.2GB/s。I845芯片组，P4X266芯片组和SIS 645芯片组都能够支持普通的SDRAM和DDR SDRAM，只不过目前的I845芯片组中支持DDR SDRAM的I845D主板产品还不多见。普通的PC133 SDRAM所能提供的峰值内存带宽为1.06GB/s，PC2100标准的DDR SDRAM所能提供的内存带宽为2.1GB/s，PC2700标准的DDR SDRAM所能提供的内存带宽为2.7GB/s。众所周知P4系统中内存是非常关键的一个部分，INTEL P4处理器(包括Socket423和Socket478处理器)的400MHz前端总线所能提供的内存带宽为3.2GB/s。相比之下，I845芯片组所使用的PC133 SDRAM所能提供的内存带宽为1GB/s，仅为I850的三分之一左右。由此可以看出，具有3.2GB/s内存带宽的RAMBUS内存可以保证能够供给有着超长数据传输通道的P4处理器以足够的数据带宽，但是它的价格昂贵，而且潜伏期过长；而仅仅拥有1.06GB/s内存带宽的SDRAM内存无法满足有着超长数据传输通道的P4处理器对内存带宽的要求，甚至可能成为整个系统的瓶颈，但是它的价格低廉，而且潜伏期很短。而具有2.1 GB/s或者2.7GB/s内存带宽的DDR SDRAM无论性能还是价格都处于二者之间。由此也可以看出，使用SDRAM显然并不能发挥P4处理器的全部性能，但不可否认的是，整套系统的价格也同样因为I845芯片组+SDRAM便宜不少，这对于那些喜欢稳定但又在乎价格的用户来说，选择I845芯片组是一个廉价的P4系统解决方案。下面我就列表简单比较一下INTER I850、INTER I845和SIS 645这三款芯片组的性能参数。
| |
INTER I850 |
SIS 645 |
INTER I845 |
| 支持处理器 |
Intel Pentium 4 |
Intel Pentium 4 |
Intel Pentium 4 |
| 系统总线频率 |
400MHZ |
400MHZ |
400MHZ |
| 北桥芯片 |
82850 MCH |
SiS645 |
82845 |
| 南桥芯片 |
82801BA(ICH2) |
SiS961 |
82801BA(ICH2) |
| 南/北桥间传输方式及速度 |
Intel Hub-Link 266MB/sec |
MuTIOL 533MB/sec |
Intel Hub-Link 266MB/sec |
| 内存类型 |
Rambus DRAM |
SDRAM 133或200/266/333
DDR |
DDR 200/266或PC100/133 SDRAM |
| 内存运行频率 |
Dual Channel 600/800MHz |
133MHz或200/266/333
DDR |
100/133 MHz或200/266 DDR |
| 内存最大容量 |
2GB |
3GB DDR200/266或2GB
DDR333 |
3GB |
| AGP4X |
支持 |
支持 |
支持 |
| 内建音效 |
AC'97 2.1 compliant |
AC'97 2.1 compliant |
AC'97 2.1 compliant |
| 內建数据 |
MC'97 |
MC'97 |
MC'97 |
| 內建网络控制器 |
10/100Mb Ethernet |
10/100Mb Ethernet |
10/100Mb Ethernet |
| 支持PCI数量 |
5 |
6 |
6 |
| IDE介面 |
ATA 33/66/100 |
ATA 33/66/100 |
ATA 33/66/100 |
| ATA 33/66/100 |
4 |
6 |
4 |
| Super I/O |
LPC Super I/O |
LPC Super I/O |
LPC Super I/O |
| IO APIC |
Y |
Y |
Y |
| 电源管理 |
ACPI/APM/PCI/PM |
ACPI/APM/PCI/PM |
ACPI/APM/PCI/PM |

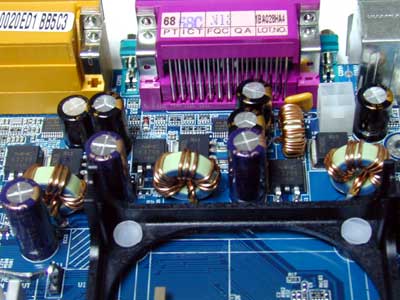

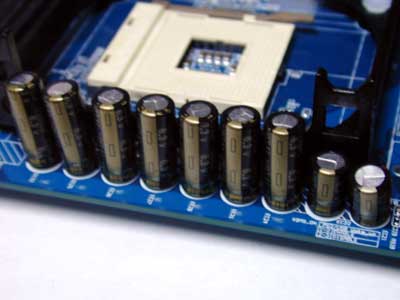

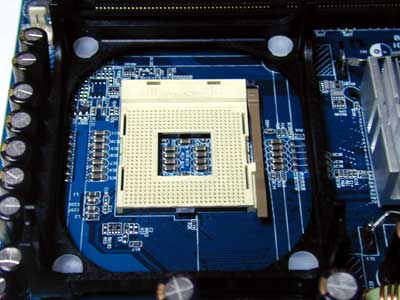

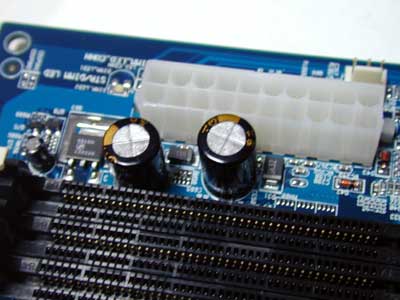

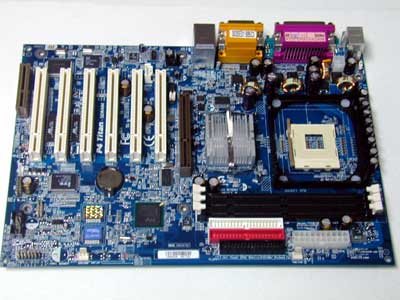

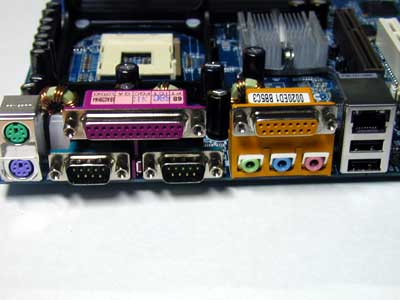

今天，我就要给大家介绍一款INTEL I845芯片组的主板产品—由技嘉推出的GA-8IDXH。技嘉科技是一家有着丰富板卡制造经验的老厂，它推出的产品的口碑一向是非常不错的，那么，这款主板的性能如何呢？下面就让我慢慢向大家介绍。将主板从包装盒中拿出来，可以看出，这款主板使用标准的ATX结构设计，同时使用蓝色的PCB板面印刷。主板上提供了3个DIMM槽、一个AGP 4X插槽、六个PCI插槽和一个CNR插槽。整块主板布局合理，走线清晰，在用料和做工上更是没什么好挑剔的。这些都充分反应出了技嘉在板卡制造方面的经验和实力。主板上所提供的三个SDRAM插槽最大支持3GB的内存，两个IDE插槽最大支持四个IDE设备，主板上有两个USB接口，通过主板下方的一个插槽还可以扩展两个USB接口，这样一共四个USB接口即使在以后USB设备大行其道的情况下估计也够用了。主板上最醒目的就算新型的mPGA Socket-478 Pentium 4插座，四周为散热片的固定装置。P4处理器的散热片系统要求所有的散热片制造商都采用相同的生产规格，这样所有的P4散热片都可以在各种不同的P4主板上使用，不会再出现类似空间不足的问题。同时在CPU插座的周围没有设计过多的器件布线，这也是为了达到更好的散热效果而设计的。并且在其左侧有四组感应线圈和一组滤波电容，从而保证主板的稳定运行。   下面让我们看看这款主板上的电源供应部分的情况，一块主板的性能如何、稳定与否跟电源供应电路是有着很大的关系的。    从上面的主板正面和北面供电电路的图片可以看出，这块主板使用的是CPU、AGP和内存三相供电的方式，这样的做法经常在面对AMD CPU的主板上发现，那是因为AMD的处理器对电源供应部分要求很严格，在这个面对P4的主板当中我们也发现了如此的设计，由此可以看出这块主板在设计上的严谨态度。从后面两张辅助电源供应部分的电路情况来看，这块主板在辅助供电部分做的也十分精细，丝毫没有马虎的意思，这样的做法相信会保证主板拥有更好的稳定性。 这款主板支持478针的P4 CPU。现在423针架构的P4处理器已经正式被INTEL淘汰，现在市场上的423的P4已经是越来越少了，可能在明年初这种处理器将全部在市场上消失。而478针的P4 CPU代表着一种趋势，虽然说现在850芯片组也支持423针的P4 CPU，但是从未来升级的角度考虑，现在购买一款支持478针的P4 CPU的主板产品还是比较明智的。 下图是CPU插槽部分的情况，INTEL的478针脚的P4 CPU设计的十分小巧，不过为了确保CPU的散热INTEL依然给它装了一个很大的散热器，所以即便是CPU的风扇停止转动，只依靠这个巨大的散热片也不会有太大的问题。而且，由于散热片的体积非常大，所以INTEL提供了一个用来固定散热片的卡子，就图片当中那个黑色的塑料卡子，正确的使用固定卡子之后，CPU的风扇就会牢固的固定在插座上，为更好的散热创造了有利的条件。  下图是Intel i845北桥芯片，看起来酷似Pentium III处理器的核心，不过显然是要小了很多。这款研发代号为Brookdale的Intel i845芯片组，它包含了核心采用0.18微米制作工艺的i845北桥芯片及大家所熟知的ICH2南桥芯片。  拉近镜头看得更清晰些，DIE面非常的小，甚至比PIII的还要小很多。  这是ICH2芯片，在I815系列中就已见到，并不是什么新东西了，尽管如此，在

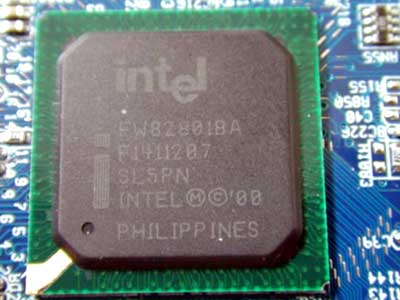

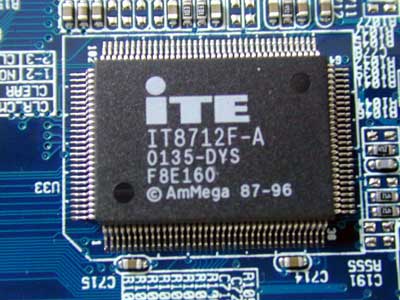

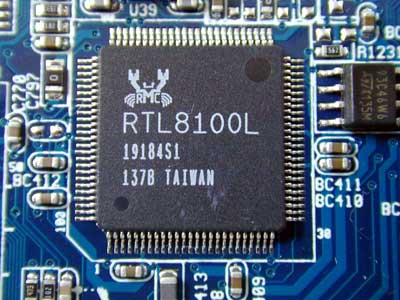

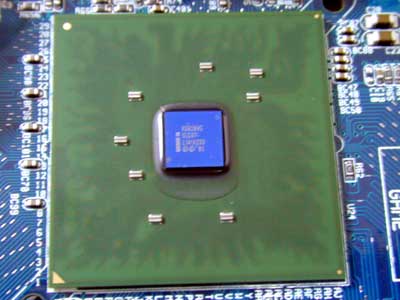

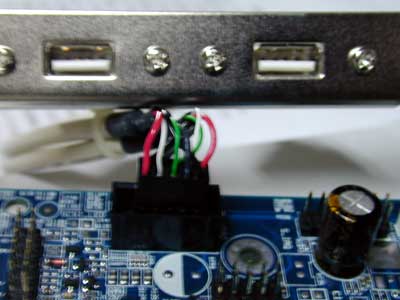

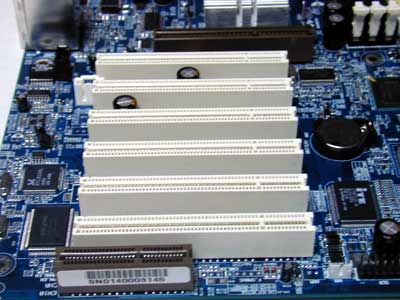

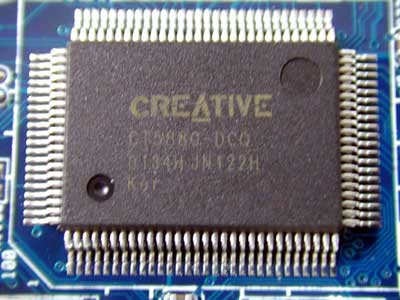

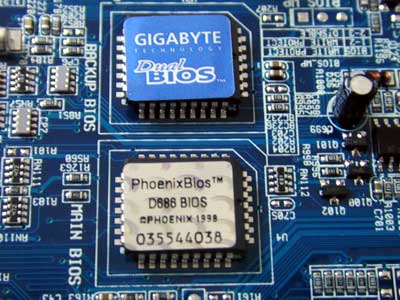

I845和I850芯片组中它不再被称之为南桥芯片，INTEL取消了南北桥分布的名称，取而代之的更名为HUB构架。  北桥芯片上的散热片已成为I850/I845芯片组的一个标志，实际上MCH芯片挥发出的热量较之其他芯片组要大很多，看似夸张的散热片已是必不可少。下图是北桥I845芯片上面的散热片，在它的背面还可以看到为了避免划伤芯片而加上的海绵。  这个是主板上的用来监控系统I/O的芯片，在某些主板上使用的WINBOND的芯片，这款主板使用的是ITE的芯片。  这个是主板上集成的Realtek 10/100M自适应网卡芯片，这样的设计可以为很多用户节省一些成本，这个网卡是10/100M自适应的，如果单买这样一个网卡最少还要近100块钱。  这款主板提供的6条PCI插槽为用户提供了较为理想的扩展空间，对PCI设备较多的用户来说是个不错的选择。  双BIOS已经可以说是技嘉主板一贯采用的标志性结构。  这是创新的CT5880音频芯片。大家都知道技嘉公司推出的主板如果带有硬声卡的话，一定是使用创新的CT5880音频芯片。而该芯片却极少为其它主机板厂商所采用。这种主板上集成的硬声卡的效果肯定会比软声卡的效果好，但是也肯定比不上像SOUND BLASTER LIVE一类的硬声卡，不过，这毕竟为用户提供了一种廉价但是又不是最差的声音解决方案，对于那些对声音要求不高的用户或者那些办公用户来讲已经是足够了。  这是可以从主板上扩展出来的另外两个USB接口。  此外,为了更体贴消费者, 技嘉还推出了几个非常有用的工具软件:
1. 多国语言BIOS。技嘉GA-8IDXH提供了简体中文、繁体中文、英文等共五种语言版本的BIOS，充分满足本地化需求。只需要启动提示，按下Del键进入BIOS SETUP，其中将会有一项Select Language,进入该项目后，可用键盘方向键盘随意选择对应的语言版本。退出该选项即生效。无需重启动。并可在主画面上用Shift+F3切换。
2. Q-Flash。有更新BIOS经验的使用者必定对其繁琐的步骤感到不耐烦, 但为追求系统效能的最佳化却又不得不更新, 技嘉为了减轻使用者的负担, 让使用者不必在Windows及DOS两种接口下进行, 有了Q-Flash只需在BIOS的设定画面下, 依照指示便能轻轻松松更新 BIOS。
3. 开机乐。对于千篇一律的开机画面厌倦了吗? 有了开机乐这项工具软件, 使用者可以自行设定开机的画面, 让开机的等待再也不是一件枯燥的事情了。 [未完待续]
