美达KLE133芯片组主板---低价位AMD系统测试

【原创】阅读 人次
2001年11月14日17:23

目前的市场主要以DDR为主导,而先前的SDRAM内存似乎除了价格以外缺乏更多的竞争力,而近期又传来涨价之风,实在不是什么好消息。但是在目前中低端系统中，我们还是能够看到不少应用SDRAM的平台，而早先VIA曾发布过一款与KT133A同级的整合型芯片组---KLE133。显然这款芯片组在今天看来并不能站在主流市场中，对于疯狂的DIY用户而言，选择性能更为强大的KT266A、SIS735等芯片组来搭建自己的AMD平台才是上上之选，首先可以使用DDR内存，获得更多的内存带宽。再次，南北桥带宽问题在新一代芯片组中都有不同方式的解决方案，如VIA的V-LINK（类似INTEL的HUB-LINK，提供266MB/S带宽连接南北桥）；SIS的MuTIOL I/O技术（采用8个独立通道，提供533MB/S南北桥连接速度，而如果是南北桥内置于同一芯片内，如SIS735芯片组，则可提供高达1GB/S左右的南北桥连接带宽），不难看出这些都成为人们关注的焦点，也是新一代AMD平台的重要改进之一。面对这么多强大的性能，作为DIY用户们可能会非常心动，毕竟日新月异的技术为可为我们带来更多的（速度）享受。但倘若我们需要一台相对廉价的中低端系统时，也许选择这些新一代芯片组的简化版本会比选择它们要来得便宜，但如返回来看看上一代芯片组，也就是这一代还未退出市场的芯片组之中，这些整合型芯片组主板也许是个不错的选择。

需要提到一点,我们目前在一些主板中见到的KT133E芯片组并非什么KT133A芯片组的变种版本,在各主板厂商的相关资料中显示,KT133E属于KT133的变种版本,也并没有提供真正的133外频支持,具体规格在VIA的网站中也没有相应的解释文档及页面。真正属于KT133A变种版本的，是我们这次测试产品---美达KLE133主板中所使用的KLE133芯片组。KLE133芯片组的北桥芯片为8361，提供了对更多外围集成设备的支持，10/100Mb 以太网控制器以及1/10Mb HomePNA、整合Super I/O、支持LPC(LPC 低脚位(LPC)Multi-I/O芯片组), 以及数字平板显示器接入。这些都是KT133A芯片组所不支持的，但令人感到非常奇怪的是，KLE133芯片组只提供了整合型AGP2X规格的显示设备，并且没有外接的AGP接口，很明显这意味着该款芯片组的市场定位应属于最为廉价那一挡，为低端集成系统解决方案。当然，看到只整合AGP2X规格的显示设备也许用户会非常不喜欢，毕竟现在倒处都是AGP4X，然而在小编我看来，一款集成于芯片内部的显示核心当然不能要求其跑Quake3要达到多少FPS，优异的2D显示，视频回放则是我们应对其关注的重点，据了解，这款KLE133芯片组中所使用的显示核心为Trident Blade 3D(9880)显示核心，想必用户对其2D速度和视频回放的效果都非常清楚，尤其是在低端显示核心中，在同档次中连TNT2还未曾提供DVD回放硬件动态补偿之时，Trident Blade 3D和SIS6326两款核心就已提供了该功能，使众多当时还在使用K6-2系统的用户同样可以实现完美的DVD回放，时至今日，还有相当一部分用户在使用着这两款显示核心的显示卡。当然，除了那个nFORCE，它可能将是业界有史以来具有最为强大显示核心的一款整合型芯片组，我们抛开它可能存在的缺陷来看确实非常非常令人激动，但价格问题...如果您真的需要一套整合型系统，又不怕花钱的话，也许nFORCE再合适不过了...（目前据悉nFORCE芯片组主板将定价在1000～1300左右）

而令人关注的一个问题是，芯片组是否能支持133MHz FSB，像我们在前面提到的那款KT133E芯片组，当时谁都搞不清楚它倒底是什么，实际上我们可以基本肯定的告诉用户，KT133E同样无法很好的工作在133MHz FSB下。而我们在这款KLE133芯片组主板规格中却发现可以很好的支持133MHz FSB，实际上我们在测试之前使用了主频为1.4GHz（133MHz FSB）的Athlon处理器来进行简单的测试，运行非常稳定，同时也验明正身，其确确实实可以使用133MHz FSB。而这款芯片组的定位也十分明确：注重多功能廉价的133外频解决方案，性能方面，KLE133芯片组不如KT133A；而功能方面，KT133A芯片组不如KLE133芯片组。

VIA芯片组的内存性能一直以来都是较为薄弱的一点，而其所提供的4 Bank Interleaving(四路交错)技术则在一定程度上弥补了这反面的不足，这款美达KLE133主板的BIOS中就提供了这种4 Bank Interleaving(四路交错)技术，借以加强芯片组中相对较弱的内存性能。为了尽量减少不稳定因素，在外频提升到一个阶段后，内存频率会相应提升，BIOS会根据预定值在提升到一个外频点自动关闭4 Bank Interleaving(四路交错)，为系统系统了最大限度性能的同时也保障了系统的稳定系数。

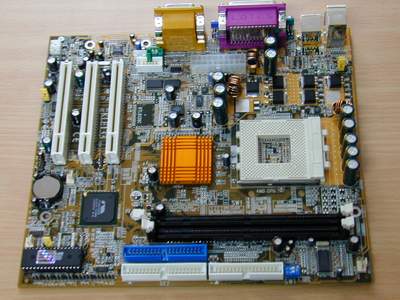

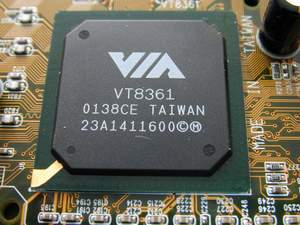

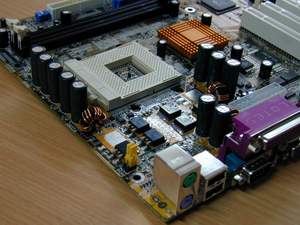

美达的供电部分同样使用了3项供电模块，电气元件用料尚可，主芯片VT8361上使用了一个薄薄的散热设备，看起来非常简单，在测试过程中发现其发热量也较之KT133A相差无几，完全不必担心。

原本的COM2口已被VGA输出占用，第二个COM口需要通过连线接出方可使用。

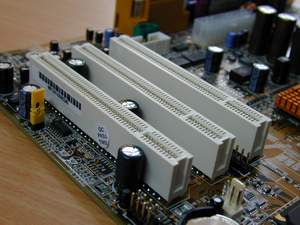

Micro ATX主板一大特点就是小，美达KLE133主板提供了3条PCI插槽，例如接入股票卡之类的PCI设备完全够用，至于声卡或网卡，这款主板都有提供，可谓面面俱到。

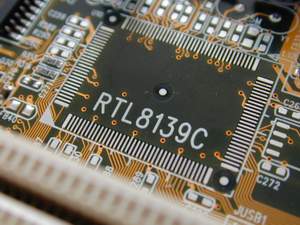

我们所拿到的这款美达KLE133主板并未提供网卡设备，主板上有预留的网卡芯片空焊位，使用RTL8139C芯片，可提供10/100MB局域网互联，在有条件的情况下也可使用FTTB+LAN接入Internet，非常方便。

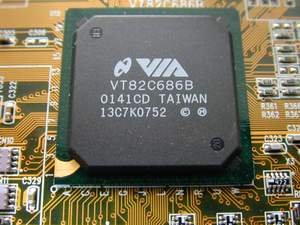

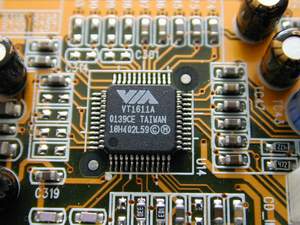

音频部分使用南桥芯片686B内建，而数模转换则是靠这颗型号为VT1611A的CODEC芯片实现。

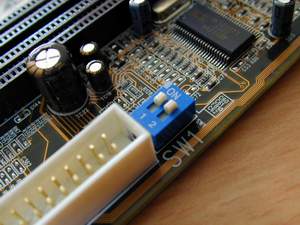

在FDD接口旁有一组跳线SW1，利用它可以调节CPU外频，或者设置为AUTO让主板自行检测。

测试：

测试平台：
CPU	Athlon 1GHz处理器
主板	美达KLE133
内存	PQI 128MB PC166 （RUN 133MHz CL=3）
硬盘	WB 20GB（ATA100 7200转）
显卡	内建显示核心
操作系统	Windows 98 SE 4.10.2222 A

Business winstone 2001:

ContentCreation winstone 2001:

ZD's WinBench 99 VER 1.2:

3D WinBench2000:

Science Mark:

SiSoft Sandra 2001te Professional:

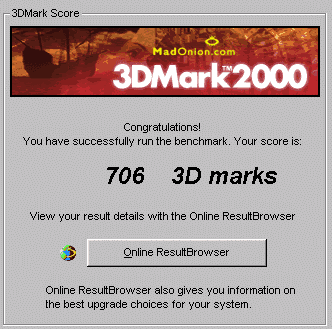

3Dmark2000:(1024X768X32Bit)

SuperPI:

Linpack Benchmark:

总结:

测试的结果基本令人满意,当然这是相对于低端系统而言。主板最大的特点就是小巧，性能与KT-133主板相差无几，但又因其拥有对133MHz外频的支持而在扩展性方面要强于KT133芯片组主板。缺点是扩充空间小，不能满足多设备扩充的要求，当然这使成本降低不少。如果您的要求是价格低廉，性能尚可的话，这是个不错的选择。高集成度是这款主板的一大特色，而更妙的是这款主板能够支持133MHz FSB，这要比KT133芯片组优越些，幸好目前Duron还使用100MHz FSB DDR，相信随着时间的推移，133MHz FSB的Duron处理器也将会出现，这样一来，显然使用KLE133芯片组的这款美达KLE133主板较之KT133芯片组主板将更具备升级能力。
