随着INTEL公司推出了使用INTEL850芯片组并支持RDRAM的P4主板之后，ABIT也推出了同样基于这款芯片组的TH7主板。之后INTEL将今后P4的针脚定义为Socket478之后，ABIT也将使用INTEL850芯片组、支持RDRAM内存并且使用Socket478针脚的P4主板——TH7II推向了展台。 (3658 字) |
随着INTEL将P4处理器转向Socket 478接口，INTEL随着推出了与之配套的845芯片组，不过这款使用普通SDRAM的845芯片组虽然支持目前Socket 478针脚的P4处理器，并且为将来INTEL即将推出的基于NORTHWOOD核心的P4处理器做好了准备，不过这款使用SDRAM的845芯片组却有一个致命的缺点，那就是因为它所使用的SDRAM所能提供的内存带宽太少了。我们知道，在使用PC133标准的SDRAM的时候，理论的内存带宽的峰值只能达到1.06GB/s，即便是在明年第一季度将推出的INTEL 845-D芯片组使用了DDR SDRAM之后，在使用PC1600标准的DDR SDRAM的情况下，内存带宽也只有1.6GB/s，如果使用PC2100标准的DDR SDRAM内存带宽还能高一点点，达到2.1GB/s。
从P4处理器的结构来分析，由于P4处理器有着超长的数据传输通道，并且P4处理器相比PIII处理器来讲有着更为先进的数据预读取系统，而且还有着良好的数据预测功能，这些先进的功能都需要有足够的内存带宽来作为强硬的后盾。如果没有了强大的内存带宽系统来支持，P4处理器将不能完全发挥它的功能，尤其是在数据预测功能所做出的预测结果是错误的状况下所损耗的系统性能是十分惊人的，INTEL早已经与见到了这点。在很久以前就曾经有人指出P4处理器性能的完全发挥是需要建立在强大的内存带宽性能之上的，没有了足够的内存带宽，P4处理器将无法正常发挥。INTEL也知道这点，所以他们在最初推出P4处理器的时候就全力推广RDRAM，这是因为INTEL 850芯片组所支持的PC800标准RDRAM内存所能提供的内存带宽能够达到3.2GB/s！这样的话，虽然RDRAM有着潜伏期很长的缺点，但是由于它能提供的内存带宽十分强劲，在一定程度上能够掩盖住这个缺点，即便是现在看来，RDRAM内存依然是P4的首选配置。
那么，根据目前的市场来看，使用INTEL 850芯片组的主板大部分都是Socket 423架构的，在搭配了RDRAM之后这样的平台不能不说为P4的最好搭档。不过，INTEL已经宣布Socket 423架构的P4处理器将只支持到2GHz，在此之后更高频率的P4处理器将全面转向Socket 478架构，这样就给消费者带来很大的困扰：如果选用Socket 423架构的P4处理器并且选用使用INTEL 850芯片组的主板的话，虽然能够完全发挥P4处理器的功能，但是将来的升级前景并不乐观，如果想日后升级到Socket 478架构的P4的话就要重新购买与之配套的主板，这对于绝大部分用户来讲是很难承受的；如果现在就购买Socket 478架构的P4的话，可选的主板并不多，目前来讲只有使用SDRAM的INTEL 845芯片组的主板和使用VIA的P4X266芯片组的主板，不过这两种主板都有着这样那样的缺点，不能称为P4的理想搭档。
跟随着INTEL公司推出了使用INTEL 850芯片组并支持RDRAM的P4主板之后，ABIT也推出了同样基于这款芯片组的TH7主板，那时候TH7主板还仅仅支持Socket 423针脚的P4处理器，随着INTEL将今后P4的针脚定义为Socket 478之后，ABIT便发现虽然INTEL为这款使用新针脚的P4处理器推出的INTEL 845芯片组并不能完全P4处理器的性能。这其中的原因很明显，在使用普通的PC133 SDRAM的时候系统的内存带宽太小，不能够满足P4这样对内存带宽有着很高要求的处理器。所以ABIT将目光转向了INTEL 850芯片组，由于这款芯片支持的RDRAM能够提供极为强大的内存带宽，但是INTEL并没有说850芯片组能够支持日后即将发布的使用Socket 478针脚并且基于NORTHWOOD核心的P4处理器。经过一段时间的研发之后，ABIT终于将使用INTEL 850芯片组、支持RDRAM内存并且使用Socket 478针脚的P4主板——TH7II推向了展台，和ABIT以往的作风相同，这款主板有一个孪生兄弟，那就是提供了RAID功能的TH7II-RAID主板。本次测试当中我们拿到的是TH7II主板，没有提供RAID功能，下面就让我们来仔细观赏一下。

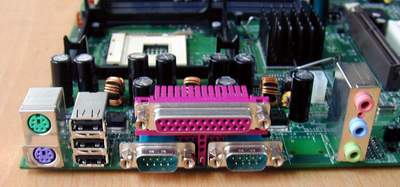

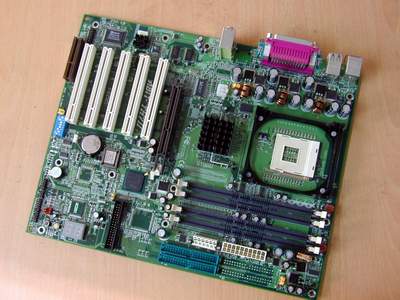

从上面的图片当中可以看到这款主板使用的是标准的ATX大板设计，板上提供了四个184针的RIMM插槽，一个AGP 4X插槽、五个PCI插槽和一个CNR插槽，本来如果省略了这个CNR插槽的话还可以省下一个PCI插槽的位置，但是这块主板上并没有这样做。在RIMM槽安放位置的问题上，这块主板没有改变INTEL提供的样板的做法，依然是将4个RIMM槽安放在了系统北桥芯片的外侧。从图片当中还可以看到这块主板在很多地方都跟TH7II-RAID主板很相似，其实可以说这款主板就是TH7II-RAID主板去掉了RAID控制芯片和多出的两个IDE插槽后的产品，ABIT之后在TH7II-RAID主板上稍做修改，去掉了一些控制芯片而已，这些从主板上空余的焊位就可以看出。另外，从图片当中还可以看到这块主板与其它的主板不同的地方，那就是它提供了3个USB接口，一般的主板上只提供两个USB设备的接口，再有就是主板上虽然也提供了AC97软声卡，但是并没有提供游戏设备和MIDI设备输入接口，这要从单独的外部接口从主板上预留的插针上单独接出来，用户在购买这款主板的时候就可以在主板的包装盒当中找到这个接口。
虽然CNR插槽在目前看来并没有多大的用处，不过毕竟使用这个插槽可以给用户提供一个廉价的MODEM设备，出于这点，这块主板上并没有省略掉这个插槽。在版面印刷问题上，这款主板依然使用传统的绿色PCB版印刷，整块主板布局合理，走线清晰，在用料和做工上更是没什么好挑剔的。在电源接口方面，这块主板依然需要使用ATX 2.03标准的电源，不过主板将标准的ATX电源接口和另外两个AUX电源接口并没有安排在一起，而是分散安排在主板边缘地带，这样就不会有电源线影响CPU散热的问题发生。
这块主板所使用的芯片组是INTEL 850芯片组，北桥芯片为Intel 82850 MCH，南桥芯片为Intel 82801BA ICH2；在CPU核心电压调节方面，这块主板除了可以自动侦测CPU的核心电压之外，也对超频者有所考虑，可以在BIOS当中将CPU的核心电压从1.750V到1.850V以0.025V的间隔调节，这种做法对超频爱好者是不错消息。在BIOS当中同时还提供了对系统外频的设定，对于那些超频爱好者也有所照顾，这种做法在INTEL自己的主板上可是见不到的。当然，如果不想到BIOS当中进行设定，主板上也提供了DIP开关来进行如此的设定，两种货色齐全，爱用哪个用哪个。

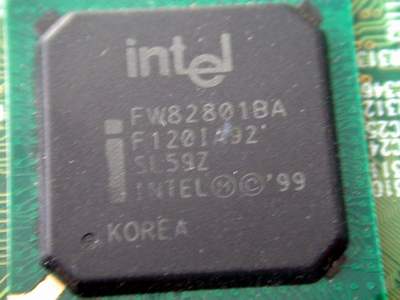

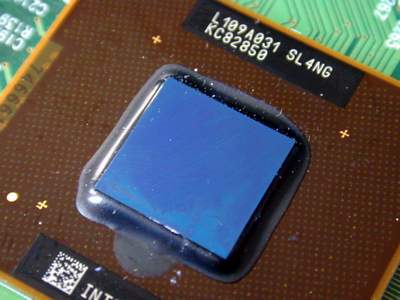

下面让我们来看看这块主板的一些细节情况，首先是这块主板使用的INTEL 850芯片组的两块芯片的特写，北桥芯片为INTEL 82850，南桥芯片为ICH2：

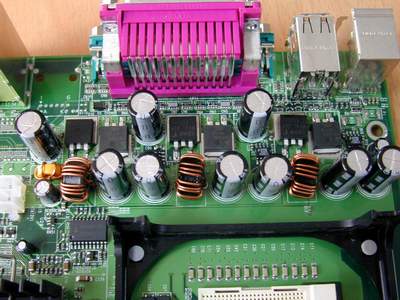

接下来看看主板上的电源供应部分的情况，一块主板的性能如何、稳定与否跟电源供应电路是有着很大的关系的。

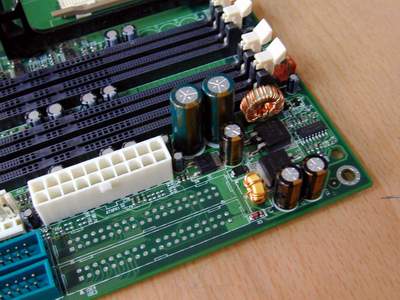

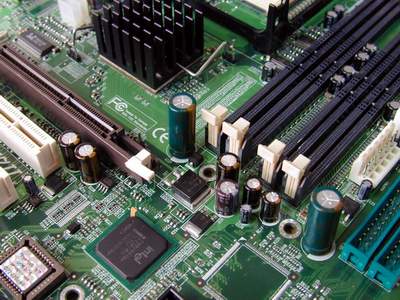

从图片当中可以看到这块主板在供电部分采用的是三相供电的方式，这样的做法在目前在使用AMD处理器主板上很常见，这种做法的好处就是能够最大限度的给各部分以最干净的电源供应，并且发挥最好的稳定性能。从上面图片当中还可以看到在AGP插槽和RIMM插槽旁边的一些辅助供电设备，虽然没有这些辅助供电设施主板依然能工作，不过稳定性却会下降很多。从图片当中还可以看到这块主板可以看到在AGP

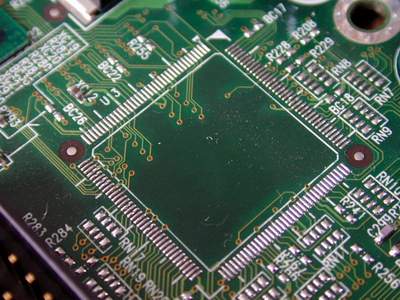

4X插槽末尾处提供了用来固定AGP显卡的卡子，这样就能够避免显卡固定不牢靠引起故障的情况发生。在IDE接口部分可以看到这块主板上没有提供的另外两个IDE3和IDE4接口，下面就是主板上预留的RAID芯片的空焊位。

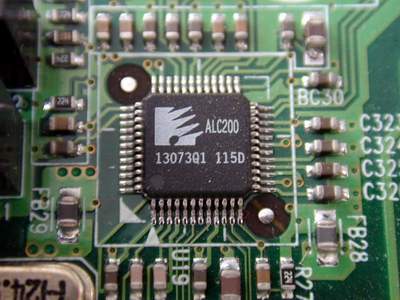

接下来让我们来看看主板上的一些细节状况，首先是主板提供的AC97软声卡的CODEC芯片：
虽然这种软声卡在声音效果上和硬声卡没有办法进行比较，而且还会占用一定的系统资源，不过在购买主板的时候就能够得到免费的声音设备就可以剩下一部分购买声卡的投入。

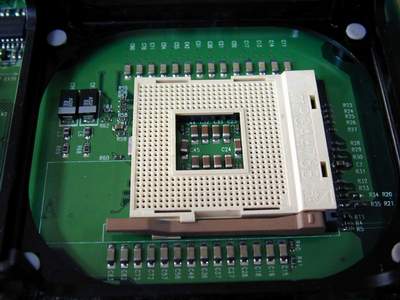

上图是CPU插槽部分的情况，INTEL的478针脚的P4 CPU设计的十分小巧，不过为了确保CPU的散热INTEL依然给它装了一个很大的散热器，所以即便是CPU的风扇停止转动，只依靠这个巨大的散热片也不会有太大的问题。而且，由于散热片的体积非常大，所以INTEL提供了一个用来固定散热片的卡子，就图片当中那个黑色的塑料卡子，正确的实用固定卡子之后，CPU的风扇就会牢固的固定在插座上，即使翻天覆地也不会掉下来。

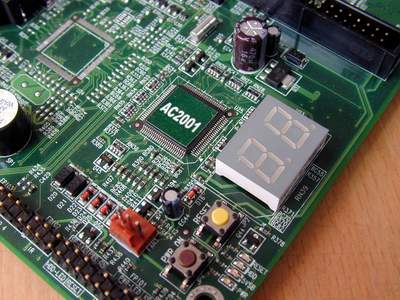

这个是主板上提供的LED检测灯，当系统出现问题的时候可以根据LED灯所显示的信息来查找系统的问题所在，对于初级电脑用户来讲还是很不错的设计。从图片当中还可以看到在LED检测灯的旁边还有两个小按钮，这两个小按钮是电源和重启的快捷键，这种设计在验货的时候还是很方便的。

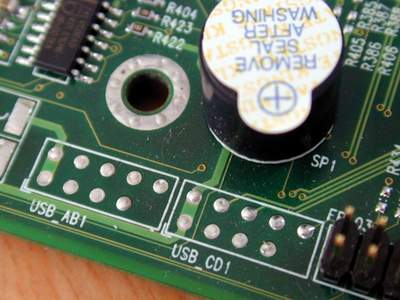

最后这个是主板上提供的蜂鸣器，并不是所有的主板都会提供这种设计，图片当中还可以看到主板上预留的另外两个USB接口的插针。
[未完待续]
