【文章简介】 在跟随华硕和升技两家公司分别推出P4T-E和TH7II-RAID主板之后， MSI也推出了使用INTEL 850芯片组并且使用Socket 478针脚的P4主板， 这就是本次测试的主角——MSI 850Pro5主板... (7293 字)
随着INTEL将P4处理器转向Socket 478接口，INTEL随着推出了与之配套的845芯片组，不过这款使用普通SDRAM的845芯片组虽然支持目前Socket 478针脚的P4处理器，并且为将来INTEL即将推出的基于NORTHWOOD核心的P4处理器做好了准备，不过这款使用SDRAM的845芯片组却有一个致命的缺点，那就是因为它所使用的SDRAM所能提供的内存带宽太少了。我们知道，在使用PC133标准的SDRAM的时候，理论的内存带宽的峰值只能达到1.06GB/s，即便是在明年第一季度将推出的INTEL 845-D芯片组使用了DDR SDRAM之后，在使用PC1600标准的DDR SDRAM的情况下，内存带宽也只有1.6GB/s，如果使用PC2100标准的DDR SDRAM内存带宽还能高一点点，达到2.1GB/s。
从P4处理器的结构来分析，由于P4处理器有着超长的数据传输通道，并且P4处理器相比PIII处理器来讲有着更为先进的数据预读取系统，而且还有着良好的数据预测功能，这些先进的功能都需要有足够的内存带宽来作为强硬的后盾。如果没有了强大的内存带宽系统来支持，P4处理器将不能完全发挥它的功能，尤其是在数据预测功能所做出的预测结果是错误的状况下所损耗的系统性能是十分惊人的，INTEL早已经与见到了这点。在很久以前就曾经有人指出P4处理器性能的完全发挥是需要建立在强大的内存带宽性能之上的，没有了足够的内存带宽，P4处理器将无法正常发挥。INTEL也知道这点，所以他们在最初推出P4处理器的时候就全力推广RDRAM，这是因为INTEL 850芯片组所支持的PC800标准RDRAM内存所能提供的内存带宽能够达到3.2GB/s！这样的话，虽然RDRAM有着潜伏期很长的缺点，但是由于它能提供的内存带宽十分强劲，在一定程度上能够掩盖住这个缺点，即便是现在看来，RDRAM内存依然是P4的首选配置。
那么，根据目前的市场来看，使用INTEL 850芯片组的主板大部分都是Socket 423架构的，在搭配了RDRAM之后这样的平台不能不说为P4的最好搭档。不过，INTEL已经宣布Socket 423架构的P4处理器将只支持到2GHz，在此之后更高频率的P4处理器将全面转向Socket 478架构，这样就给消费者带来很大的困扰：如果选用Socket 423架构的P4处理器并且选用使用INTEL 850芯片组的主板的话，虽然能够完全发挥P4处理器的功能，但是将来的升级前景并不乐观，如果想日后升级到Socket 478架构的P4的话就要重新购买与之配套的主板，这对于绝大部分用户来讲是很难承受的；如果现在就购买Socket 478架构的P4的话，可选的主板并不多，目前来讲只有使用SDRAM的INTEL 845芯片组的主板和使用VIA的P4X266芯片组的主板，不过这两种主板都有着这样那样的缺点，不能称为P4的理想搭档。
在跟随华硕和升技两家公司分别推出P4T-E和TH7II-RAID主板之后，MSI也推出了使用INTEL 850芯片组并且使用Socket 478针脚的P4主板，这就是本次测试的主角——MSI 850Pro5主板。

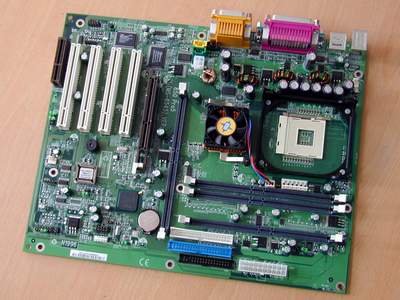

从上面的图片当中可以看到这款主板使用的是标准的ATX大板设计，板上提供了四个184针的RIMM插槽，一个AGP 4X插槽、四个PCI插槽和一个CNR插槽，支持Socket 478针脚的P4处理器。在RIMM插槽的位置安排问题上，这块主板的设计方案跟我们平常见到的同样使用INTEL 850芯片组的主板不甚相同，这块主板将三个RIMM槽平行的放置在北桥芯片的右边，将剩下的一个RIMM槽放置在北桥的南边，对于这样不常见的做法MSI的设计师们可能有着他们自己的理由，不过这样的做法所带来的直接后果就是那个在北桥芯片南边的RIMM槽侵占了一个PCI插槽的位置，从而使得主板上只能提供4个PCI槽，并且AGP插槽和第一个PCI插槽之间的空间很小，使得在安装一些占用空间比较大的AGP显卡的时候旁边的第一个PCI插槽上面无法安装任何设备。
虽然CNR插槽在目前看来并没有多大的用处，不过毕竟使用这个插槽可以给用户提供一个廉价的MODEM设备，出于这点，这块主板上并没有省略掉这个插槽。在版面印刷问题上，这款主板依然使用传统的绿色PCB版印刷，整块主板布局合理，走线清晰，在用料和做工上更是没什么好挑剔的，在主板上随处可见铝制电容和钽电容。在电源接口方面，这块主板依然需要使用ATX 2.03标准的电源，不过主板将标准的ATX电源接口和另外两个AUX电源接口并没有安排在一起，而是分散安排在主板边缘地带，这样就不会有电源线影响CPU散热的问题发生。
这块主板所使用的芯片组是INTEL 850芯片组，北桥芯片为Intel 82850 MCH，南桥芯片为Intel 82801BA ICH2；在CPU核心电压调节方面，这块主板除了可以自动侦测CPU的核心电压之外，也对超频者有所考虑，可以在BIOS当中将CPU的核心电压从1.750V到1.850V以0.025V的间隔调节，这种做法对超频爱好者是不错消息。在BIOS当中同时还提供了对系统外频的设定，对于那些超频爱好者也有所照顾，这种做法在INTEL自己的主板上可是见不到的。
跟很多主板上的声音解决方案不一样，这块主板并没有提供在很多主板上常见的AC97软声卡，而是提供了使用CMI8738芯片的6声道的硬声卡。这样的做法对于那些既讨厌AC97软声卡音效不好、侵占系统资源同时还要享受一定的声音效果还不要多花很多钱的用户来讲的确是一种不错的解决之道。
下面让我们来看看这块主板的一些细节情况，首先是主板上的电源供应部分的情况，一块主板的性能如何、稳定与否跟电源供应电路是有着很大的关系的。

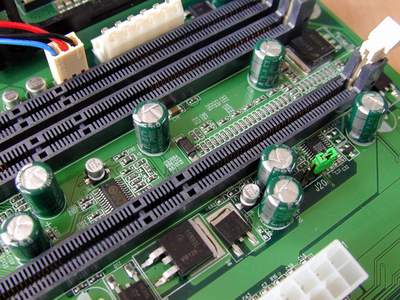

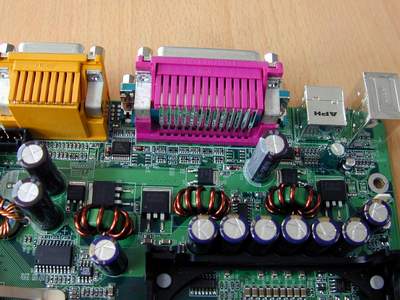

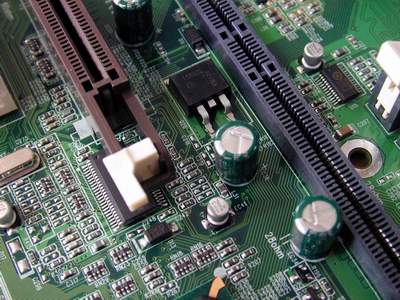

从图片当中可以看到这块主板在供电部分采用的是三相供电的方式，这样的做法在目前在使用AMD处理器主板上很常见，这种做法的好处就是能够最大限度的给各部分以最干净的电源供应，并且发挥最好的稳定性能。从上面图片当中还可以看到在AGP插槽和RIMM插槽旁边的一些辅助供电设备，虽然没有这些辅助供电设施主板依然能工作，不过稳定性却会下降很多。从图片当中还可以看到这块主板可以看到在AGP 4X插槽末尾处提供了用来固定AGP显卡的卡子，这样就能够避免显卡固定不牢靠引起故障的情况发生。

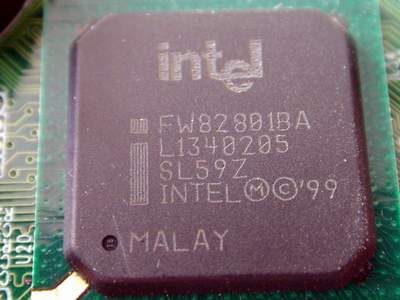

下面让我们把镜头拉近，来看看这块主板上的一些具体情况。首先是这款主板所采用的芯片组情况，下面的照片分别是这块主板所使用的南北桥芯片——Intel 82850 MCH和Intel 82801BA ICH2。

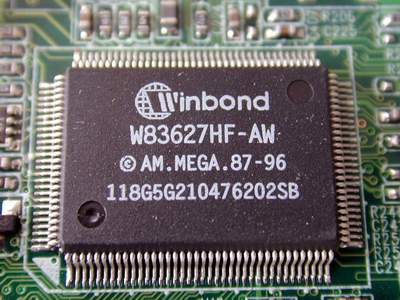

下面这个是主板上的用来监控系统I/O的芯片，在某些主板上使用的ITE的芯片，这款主板使用的是WINBOND的芯片。

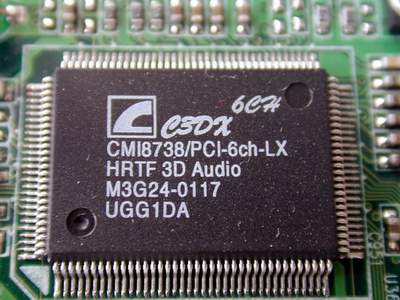

上面这个家伙就是主板上提供的CMI8738的6声道声卡的主芯片啦，上面写得很清楚，6声道。

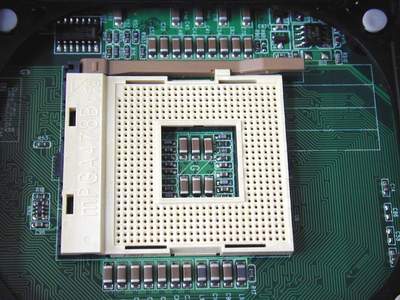

下图当中是CPU插槽部分的情况，INTEL的478针脚的P4 CPU设计的十分小巧，不过为了确保CPU的散热INTEL依然给它装了一个很大的散热器，所以即便是CPU的风扇停止转动，只依靠这个巨大的散热片也不会有太大的问题。而且，由于散热片的体积非常大，所以INTEL提供了一个用来固定散热片的卡子，就图片当中那个黑色的塑料卡子，正确的实用固定卡子之后，CPU的风扇就会牢固的固定在插座上，即使翻天覆地也不会掉下来。

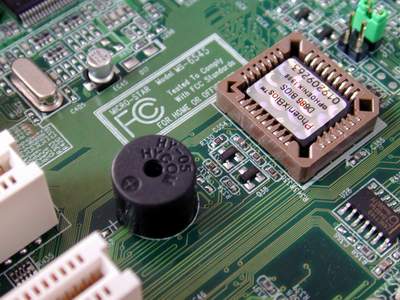

最后这个是主板上所提供的蜂鸣器，在微星的大部分主板上都能看到这样的设备，不过在其它一些品牌的主板上却不能看到这样的东东。
好了，关于这款主板的介绍已经看的很多了，下面开始测试过程，测试中每次测试之前均重新启动系统，关闭其他不必要的程序，运行磁盘碎片整理程序，以保证测试结果的准确性。
测试硬件平台
P4 1.5G Socket 478（100MHz X 15）
MSI 850Pro5 （INTEL 850 + ICH2 Socket 478）
SAMSUNG PC800 RDRAM 256M
ST 酷鱼IV 60G ATA100
大白鲨44X CDROM
PIXELVIEW GEFORCE 3 64M -3.8ns软件平台
MicroSoft Windows98 SE 英文版 VER 4.10.2222A
NVIDIA 雷管XP 21.83
DirectX 8.1
INTEL PATCH
测试软件
SiSoft Sandra 2001te Professional
Cachemem 2.4
C Linpack
Business winstone 2001
Content Creation winstone 2001
ZD's WinBench 99 VER 1.2
Science Mark V1.0
SPECviewperf 6.1.2
POV-Ray FOR WINDOWS V3.1
Quake III Arena
SuperPI 104万位测试
首先是SiSoft Sandra 2001te Professional的测试结果：

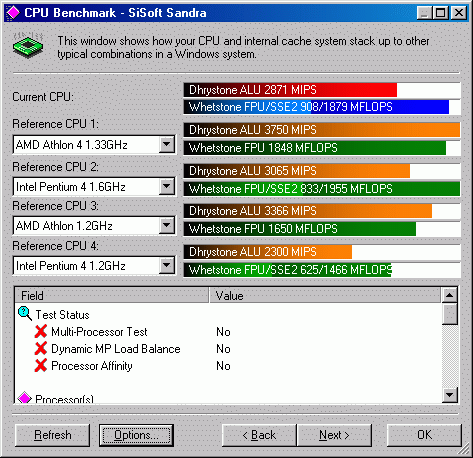

第一个测试是CPU BENCHMARK的测试，从这个测试结果可以看到这块P4 1.5G的整数运算性能和浮点运算性能超出了P4 1.2G许多，但是相比P4 1.6G还是要差一些，具体相差为整数运算性能落后6%，浮点运算落后4%，落后的幅度并不多。

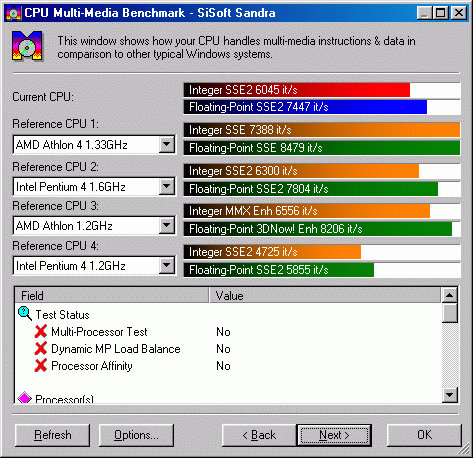

第二个测试是CPU多媒体运算能力测试，在这个测试当中落后于P4 1.6G的程度分别为4%和4.5%，这也在情理之中。

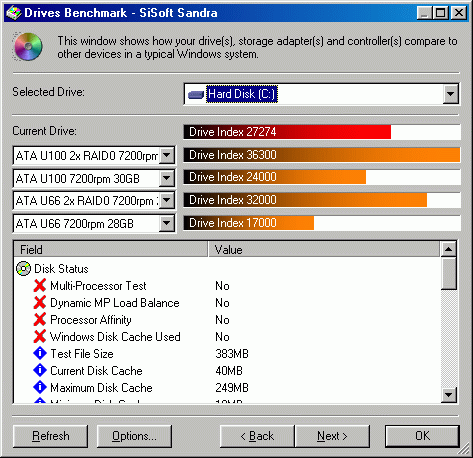

第三个测试硬盘性能测试，从这个测试结果来看ST的酷鱼IV硬盘的性能真得很不错，得分实在是太高了。

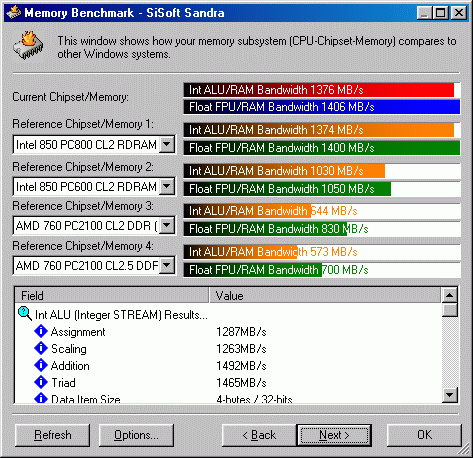

在内存性能测试当中，在没有打开对SSE2指令集优化的条件下的测试结果如下，从结果来看这块主板的内存带宽超过了标准的PC800的RDRAM的内存带宽得分。

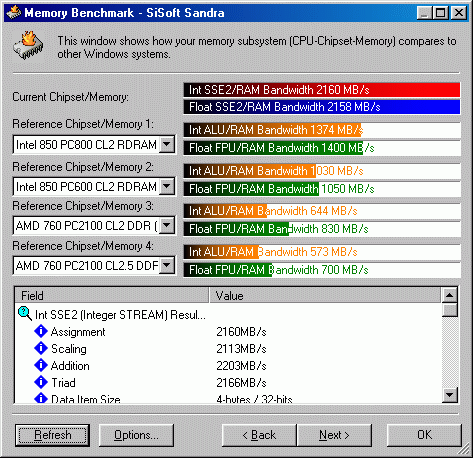

在打开对SSE2指令集优化的选项之后，内存带宽性能得分得到了惊人的提高，从结果来看整点数运算的内存带宽增加了57%，浮点数运算的内存带宽增加了54%！！
看了以上的内存带宽测试之后可以看到RDRAM的内存带宽真的不是盖的，不过前面我们已经提到了RDRAM有一个缺点就是它的潜伏期过长，那么到底有多少呢？下面让我们用Cachemem来测试一下，这个测试软件是针对内存性能来进行测试的，它不仅仅能够测试内存的潜伏期而且还能测试内存的读写速度，以下是测试结果：
内存潜伏期（周期） 主内存数据读取速度（MB/s） 主内存写入速度（MB/s）
376 1594.5 715.4

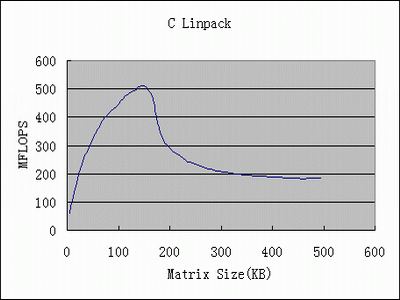

C Linpack测试软件通过对一个矩阵的运算，来测试当数据流由小到大连续变化的情况下，系统的内存性能。测试结果如下图所示，横轴的坐标代表矩阵的大小，单位为KB；纵轴的坐标代表每秒钟完成的浮点预算的次数，单位为MFLOPS，意思就是每秒钟完成多少M（兆）次浮点运算。从结果来分析，浮点数运算的峰值在矩阵大小在150KB左右。
Business winstone 2001 Content Creation winstone 2001
42.6 47.8
Business Disk WinMark 99（KB/s） 6940
High-End Disk WinMark 99（KB/s） 21000
Business Graphics WinMark 99 359
High-End Graphics WinMark 99 1040
为了检测主板的磁盘性能，我们运行了WinBench 99磁盘性能测试程序，测试结果如下：
BEGINNING TRANSFER RATE（KB/s） END TRANSFER RATE（KB/s） DISK ACCESS TIME（毫秒） CPU占用率
42600 42700 12.4 5.47%

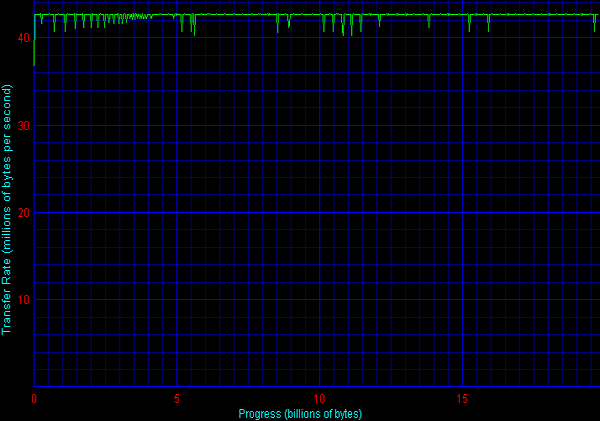

硬盘传输速率曲线如下图，这个硬盘传输速率曲线十分完美，相比之下，IBM硬盘的传输曲线简直惨不忍睹，看来ST在酷鱼IV上的确下了一番苦功。
上面几个测试软件测试的基本是一些系统对于商用软件和视频图像编辑软件的表现能力，从测试结果来看这块主板的确有着不同凡响的性能，下面让我们把目光聚焦到一些有着专业用途的软件方面，看看系统在这些软件的测试当中的表现能力怎样。
首先是Science Mark的测试结果，这个Science Mark是通过模拟计算液态氩、计算原子钷的外围电子运动状况和计算水分子的能量，通过计算所需要的时间来检测系统的工作性能，可以说这个测试结果对于那些用电脑来进行科学计算的人十分有参考价值，测试结果如下：
Simulate Liquid Argon at 140K（秒） Primodia: Atomic RHF Promethium（秒） Qmc: Energy Calc. Of H2 O（秒） 整体得分
116.0 284.0 436.0 73.40
然后是SPECviewperf测试结果，SPECviewperf最为一种专业的OpenGL性能测试软件，利用OpenGL驱动来运算出十分复杂的CAD图和3D场景，由此来检测系统的性能。在这个测试当中共有6个场景需要运算，这六个场景的测试结果如下，得分越高越好。
AWadvs-04 DRV-07 DX-06 Light-04 MedMCAD-01 ProCDRS-03
72.46 19.90 32.08 8.944 33.19 13.82
为了测试系统的浮点运算能力，我们加入了一个测试软件，这就是POV-Ray，在这个测试当中通过对场景的复杂运算来考察系统的浮点运算能力，在测试当中我们引入了两个测试场景，分别是torus和pawns，测试结果以运算所需要的时间来表示，运算所需要的时间越少则系统的浮点运算能力越强。
下面是两个测试效果图，第一个是torus，第二个是pawns，可以看到第二张效果图的运算要比第一张图片复杂的多，其中加入了很多光源追踪方面的运算。
下面是Quake III Arena游戏性能测试，测试当中使用DEMO 01，并且在测试当中将所有的画面特效全部关闭，由此来测试系统的性能，结果如下：
FASTEST FAST（16位色 16位纹理）
DEMO 01 243.3fps 217.7fps
最后是SuperPI的测试结果，运行104万位圆周率所需要的时间为1分51秒 。
跟随ABIT和ASUS两家公司之后，MSI也推出了使用INTEL 850芯片组并且支持Socket
478阵脚P4处理器的主板，这证明P4最好的搭档依然是INTEL 850芯片组和RDRAM，毕竟根据P4处理器的架构来分析它还是需要有足够的内存带宽才能完全发挥P4的性能。
在做工问题上，这块主板沿袭了MSI一贯严谨的产品作风，可以说在这方面这块主板没有什么可以挑剔的地方。然而在板形设计方面这块主板由于将一个RIMM槽设计在了北桥芯片的南边从而使得主板上只能提供4个PCI插槽，并且当AGP插槽上安装了一个比较大的显卡，比如GEFORCE3一类的显卡时，离显卡最近的一个PCI插槽就基本上不能再安装其它设备了，这样算来就只能有三个PCI插槽可以使用，这对于某些用户来讲是很糟糕的事情。
在市场前景方面，这块主板虽然是跟随ASUS和ABIT两家之后推出的，不过考虑到目前市面上前两个厂家的P4T-E和TH7II-RAID主板基本上没货，所以如果MSI抓住这个机会将这块主板批量上市的话，还是会有着很大的市场份额的。
