效果出众价格超群的ALpha8045散热器

【原创】阅读 人次
2001年10月21日13:06

散热器分为散热片（Heatsink）和风扇（Fan）两部分，以往的散热器的型号中一般都不会对散热片的尺寸进行说明，不过也有例外的情况，比如Alpha的6035散热器的型号中的60表示的就是60X60毫米的底，而35则表示高为35毫米，风扇也可以这样表示，比如6025就是60X60的外框，高度为25毫米。所以当你看到Alpha8045时就应该明白这是一个底座有80X80、高度为45毫米的庞然大物！比6035可大多了，

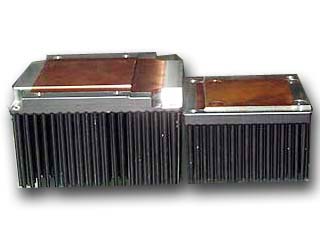

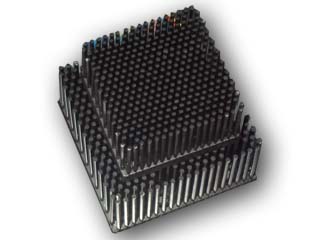

明显不是一个等级的Alpha6035和8045

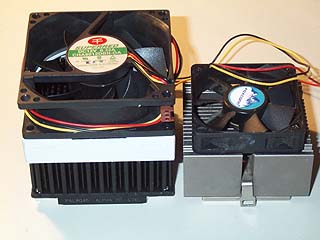

而富士康的PK-045/045+的底座约为65X65，高度为30。Alpha8045比就是和PK-045相比也明显大出一块！下面图片中虽然用的是PK-045和8045的体积进行对比，不过测试时采用的还是PK-045+哦（拍照片的时候，045+正在服役呢）。<

下面就来看看这款庞然大物般的散热器到底是怎么装在主板上的，散热的效果又有多么神奇。

PAL8045散热片的特征

日本Alpha是一家著名的散热器生产厂，采用精密铸造的方法生产散热器，因此鳍片的形状更为特殊，往往能作出比热铝挤压工艺更合理的散热鳍片，并且在散热片与CPU内核接触的位置埋入铜片来增加热传导的速度，又不会因为散热片过重而损坏内核，其中6035和8045都是采用六角铝柱来作为鳍片，而另外一款PEP-66则采用比较常见的鳍片形状，但每片鳍片的截面都是流线型的，增加面积的同时减少风阻，同样在底部埋入了铜片。

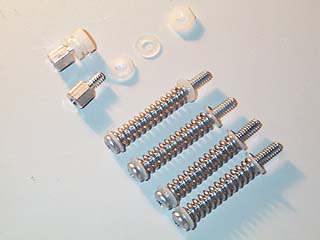

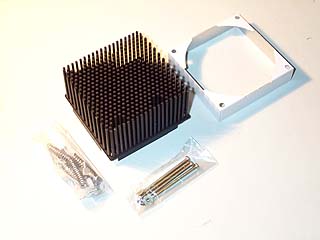

PAL8045分为不带风扇的8045T和带风扇的8045U，目前开始销售的是8045T，一个白色包装盒内放入了散热片、风罩、固定螺栓和底座支架螺丝。

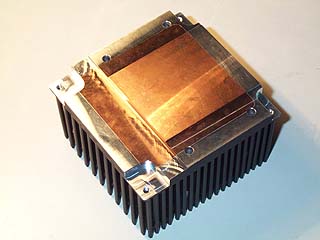

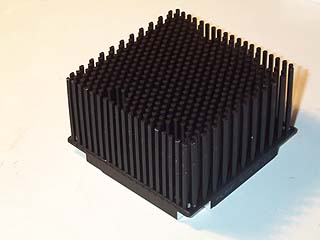

散热片底座有80X80毫米之大，拿在手上明显感觉有些沉重，铝柱长而规则，直径略大于6035的铝柱，而排列的紧密程度也比6035稀松一点，

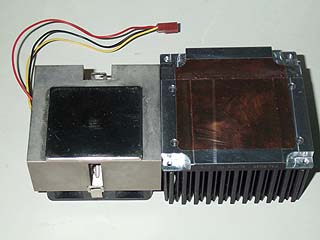

底部的铜片面积更大。

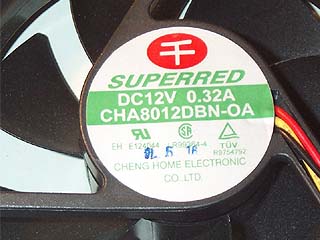

购买8045T时需要再配套个80X80的风扇，比如测试中就选用了Superred（千红）8025风扇，双滚珠轴承结构，3600转的速度，风量可大45.8CFM，噪声为39dB，直流12V0.32A。

PAL8045T的安装

8045的安装方法比较特殊，由于散热片本身的总量为380克，再加上风扇的种类已经超过了AMD对散热器总量不超过350克（移动中）的限制，而且由于又高又大，重心偏离内核较远，所以放弃了传统的安装方法而采用了4点固定方法，通过在主板上安装4个固定散热器的支架来固定散热器，平衡对核心的压力，避免传统固定法容易压毁核心边缘的问题，不过这样的安装方法大家都比较陌生，所以头次安装时需要小心翼翼，并且要仔细研究下散热片附赠的说明书。

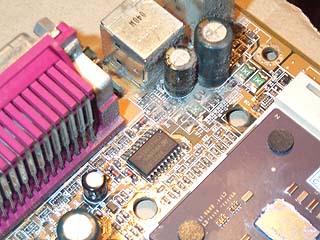

散热器固定支架的安装是整个安装过程中的关键，根据主板上CPU插座边4个固定孔直径的大小分为2种，

孔径略大的要在主板上面安装个带中心定位的垫片，而孔径小的则只需要普通的垫片，如果在小孔径主板上使用带中心定位的垫片则会因为垫片的厚度过大而将整个散热器垫离CPU内核，造成CPU烧毁，所以一定要分清支架安装孔的大小。

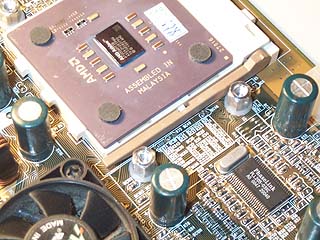

将支架固定螺丝套上对应的垫片后穿过主板，再另外一边套上垫片后用塑料螺帽旋紧，支架就安装好了。装好CPU并涂抹硅脂后将主板固定在机箱内，如果先上散热片后固定主板，则散热片会挡住一个主板的固定孔。

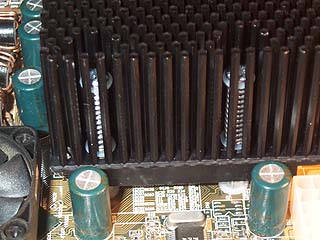

将散热片放在CPU上，固定孔和下面的支架对应，将螺栓分别套入垫片、弹簧和垫片，沿水平方向放入安装孔后拧到不能拧后就可以了，此时弹簧产生的压力刚好达到设计的要求，真是巧妙！以前还在担心4个螺栓间压力的平衡问题，其实只要将螺栓旋到头就能让弹簧压缩相同的距离而产生相同的压力。

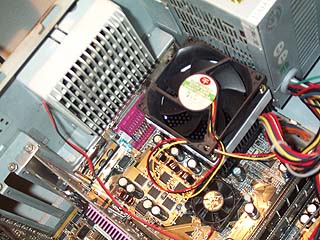

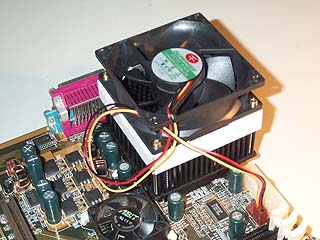

放入风罩后将风扇固定上去，出风的方向将影响散热的效果，

最后连接风扇的电源。

测试平台及准确性评估

测试在ABIT的KT7A主板上进行，BIOS为3C，CPU为Athlon 1GHz，将电压增加到1.85V，同时超频到145MHzX10使用。测试中仍然通过Sandra2001的烧机工具来让CPU达到最高温度，并通过CPUCool进行数据的采样，当CPU的温度达到平衡时进行记录。测试时采用富士康的PK-045+做对比，而6035在以前的测试中表现一般，降温效果与045+相同。

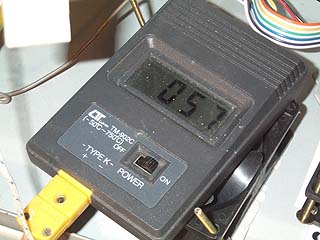

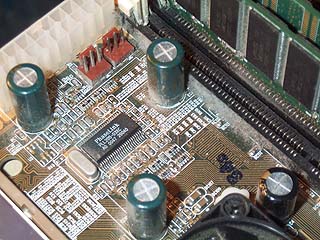

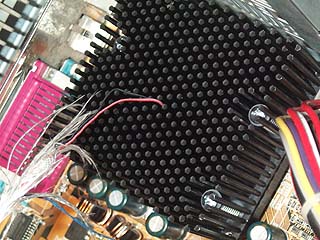

为了准确、及时的测试CPU内部的温度，将KT7A的测温探头做了一定的调整，让它顶在CPU内核的正下方，并且涂抹硅脂来达到快速反应的效果，因此测试时显示的温度要比其他主板高的多，但如果将热电耦温度计的探头伸到散热片鳍片那面的中心位置进行测试，

与CPU插座内的探头显示的温度相比只低3～5度，

可见这种测温的准确性还是很高的，在下面的测试图中能够看到CPU的占用率和探头显示温度的关系，几乎CPU稍有动作，探头都能及时捕捉到温度的变化，与Intel的CPU内测温已经很接近了。

上图中经过改造后探头能即使反应CPU的温度变化

有的主板虽然也采用CPU插座内热敏探头的方式，但没有接触到CPU的核心，许多操作都无法测出温度的变化

与此相比，大多数主板的测温带出的温度明显的偏低，也不够及时，比如有的网站测试Athlon1.33G的温度时，室温29度的环境上在密闭的机箱中运行3小时后CPU的温度仅有40～50度，显然主板就不具备正确而及时的测温功能，将无法对CPU进行保护。

测试是在机箱完全封闭的调节下进行的，室温为30度左右，不过尝试打开一侧的机箱侧板，测试的结果没有明显的变化。

测试结果及分析

PAL8045的降温效果确实不错，相比之下能真正的将CPU的温度控制在60度以下，整整比045＋降低了14度，确实是个非常惊人的进步。在噪声方面，8045的噪声不算小也不算大，频率低沉，比045容易接受，当换用内置温控电路的风扇后，转速似乎也没有明显的变化。

上图为安装了PAL8045散热器的CPU温度

上图为安装了PK045+散热器的CPU温度

PAL8045能获得这样的成绩，一方面是增加的面积与风扇配合刚好能达到较高的效率，而结构完全相同的6035之所以表现一般，就是因为底座的面积不够、风扇所能带动的有效空间因为轴心部分无风区的影响而大为降低，当底部面积增加后，轴心无风区的空间没有边，而新增加的部分的铝柱鳍片就能起到很好的降温效果，真正体现出这种精密铸造而得到的鳍片的效果了。

测试中还可以看到风向改变对散热结果的影响，当风向外吸的时候的效果要好于向散热器吹，而且向散热器吹时容易将灰尘吹到内存、显卡上，长期使用易造成系统的不稳定。

总结

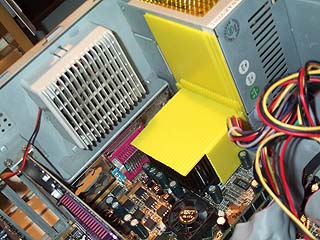

相对于488元（散热片外加千红风扇）的价格来说，8045真正做到了极限的突破，而且是大幅度的突破，对于一般的Athlon系统来说，8045能让系统时刻保持在50度左右，最残酷的情况下也最多在60度左右，即使短时间不装风扇也不会导致CPU的损坏。而在噪声方面，可以利用8045的 高效率再配合低转速的风扇来降低噪声，而整体的散热效率则仍然保持一定的优势，还可以采用自制风道的方式利用电源风扇抽风而将CPU风扇取消，进一步降低噪声，

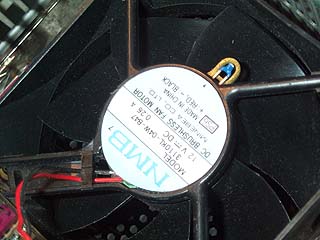

或者采用带温度测试的风扇自动进行转速的调整，保证在冬季享受低噪声的PC。

在价格方面，8045无疑不会被绝大多数人接受，和经典的045+比整个要贵了4倍！毕竟低端的CPU再加上这个散热器价钱可以买到更高频率的Athlon，但与著名的Swiftech M462相比（700多人民币呢！）却要便宜一半，从国外的测试结果来看，8045的散热效果甚至还要好于全铜的M462，因此花钱买个玩玩的人也会不那么心痛了。

优点：散热效果优异、结构合理

缺点：价格昂贵，安装需要一定的经验

参考价格：488（含风扇）
