一块显卡分身有术
不知朋友们可否有过和我一样的经历：除了有一台较大尺寸的新显示器之外，原来淘汰下来的旧显示器也没舍得扔。然而，自己的显卡又是普通显卡，不具备双头显示功能。总不能因为一台旧显示器去专门买块PCI显卡吧，而且现在市场上PCI显卡也是凤毛麟角。在宿舍里，大家经常经历这样的事情，一部好看的电影，往往是全宿舍的哥们挤在小小的17寸屏幕面前。如果能让两台以上的显示器同时工作，大家就在也不用这么挤了。怎么样在尽可能少的花费下充分发挥旧显示器的余热呢？笔者将在这个部分中讲述一块显卡分身大法，而你要做的仅仅是动动手，发挥一下DIY精神。
我们的要求是一块普通显卡同时驱动多台显示器，而这块普通的显卡只有一个VGA输出接口。我们不可能对显卡的线路做多大的改动，也不可能实现类似前文所说的双头显示功能。要同时驱动两台显示器，只能是将输出的VGA信号做分配。这样虽然在功能上没有双头显示功能丰富，但也是具备了基本的相同内容显示功能，如果一定要把它起个名字的话，应该叫克隆显示吧。
大家可能在电脑市场上看到，销售显示器的经销商往往使用VGA信号分配器同时驱动多台显示器工作，这种分配器的分配端口从四口到十几口都有。我们的要求如果要使用VGA分配器则很容易达到。但是VGA分配器端口较多，不适合仅仅具有2台显示器的个人使用。而且VGA分配器价格较高，最便宜的四分配价格也在40元之上。与其选择四口VGA分配器还不如买一块廉价的PCI显卡！所以，选择VGA分配器实现我们的要求并不合算。
受到VGA分配器的启发，我们也可以动手来做一件这样的分配装置。在制作之前，先让我们来看一看VGA分配器的原理。VGA分配器只是将输入的VGA信号做放大后，平均的分配到各个输出端口，以达到驱动多台显示器的能力。它的原理如下图所示：
四口VGA信号分配器原理示意图 一般的显卡VGA信号输出标准是按照一定的电平标准设计的，而当我们将它连接到多台显示器上时由于信号衰减过度和阻抗不匹配的原因，造成无法使用。但当我们并连两台显示器时，信号虽然有一点衰减，但是仍能正常驱动显示器工作。经过亲身实践，验证了我的设想。只是对比度略微有些下降，其它方面一切正常。而要做得仅仅是准备两个插座和一个插头做一根一分二的连接线。好了，我们有了试验得出的经验就可以开始动手了，联接图如下。
需要准备的材料：VGA插头一只（如下图所示）、VGA插座两只、15芯屏蔽导线若干（视自己需要的长度而定）、电烙铁、万用表。

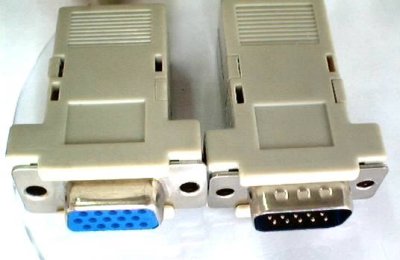

需要准备的插头、插座
制作过程：
1． 先将整根的15芯导线从中间截开，分别对每条导线的头部去绝缘皮、用烙铁上锡。
2． 将其中一条导线的一头焊接到其中一个VGA插座上，这时可以不注意顺序，要注意将屏蔽层焊到插座的外圈金属上。
3． 将导线的另一头焊接到插头上，注意这时要严格按照一一对应的关系，比如焊接在插座第一号孔上的黄色导线，另一头要焊接在插头的第一号针上。以此类推，直至焊接完15根导线。

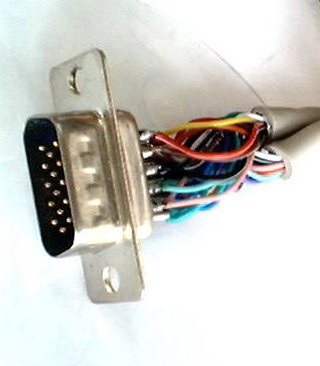

焊接好的VGA插头内部
4． 依照第3步焊接另一个插座和导线。

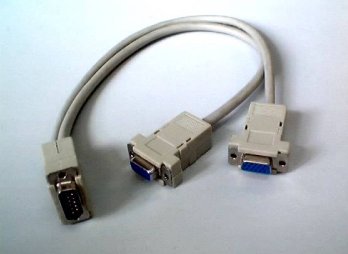

焊接好的整个连线
5． 用万用表电阻档检查插头插座是否通路，是否一一对应。完成工作。 最后要提醒大家注意的是，如果这样制作的连接线不能使显示器正常工作的话，还要考虑把负责传输显示器数字ID的几根信号线断开，因为它们不是简单的混合关系，VGA插头的引脚示意图如下：
VGA插头的引脚示意图 功能说明：
VGA插头、插座引线功能定义表 由VGA插头的引脚示意图，引线功能定义表可知，负责传输显示器数字ID信号线分别是4、11、12、15。这几根引线负责显示器和显卡的通讯，有些要求比较高的显示器可能不允许数据信号混乱，因此在出现不正常的时候应该断开。不过笔者试验表明，大多数的显示器对此并无特别要求。

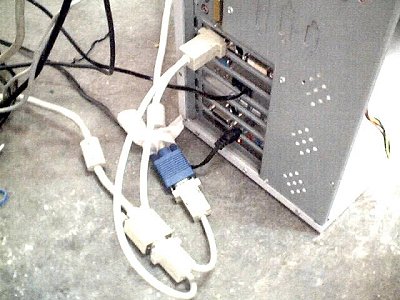

连接好的自制VGA分配线
本文介绍的制作VGA分配线需要你具备一点电子方面的知识和焊接手艺，如果你觉得有难度，最好找一个这方面的朋友帮你。
朋友们，看到这里，你是否也想动手DIY一根VGA分配线呢？我想从此你的旧显示器就可以发挥余热了，从此，宿舍里看电影也可以用两台显示器共同欣赏了。怎么样，分身有术的VGA分配线是不是也让你过了一把双头显示瘾？
