DDR+Socket478—精英P4VXMD主板简介
【原创】阅读
人次
【文章简介】 本次测试的精英P4VXMD主板使用了VIA的P4X266芯片组，这款芯片组支持DDR SDRAM和普通SDRAM的内存，同时支持Socket 478针脚和Socket 423 针脚的P4处理器 (3122 字)
INTEL为了大力主推Socket 478针脚的P4，随之一同发布了支持这款CPU的INTEL 845芯片组，不过由于目前这款芯片组只支持SDRAM，这样就使得它的内存带宽过低，PC133规格的SDRAM所能提供的理论内存带宽只有1.06GB/s，这样的内存带宽显然不能完全满足P4的需求。INTEL早就考虑到P4处理器对强大内存带宽的需求情况，所以他们在INTEL 850芯片组当中使用了RDRAM，而RDRAM能够提供3.2GB/s的内存带宽。不过不幸的是目前市面上使用INTEL 850芯片组的主板基本上都是支持Socket 423针脚的P4处理器，对于Socket 478针脚的处理器并不支持。所以VIA就在此时推出了使用P4X266芯片组，这款芯片组支持DDR SDRAM和普通SDRAM的内存，同时支持Socket 478针脚和Socket 423针脚的P4处理器。
下面来让我们走近这款P4X266芯片组，看看它内部的构造是怎样的。在这款芯片组当中，北桥芯片起着至关重要的作用，可以说是这款芯片组的心脏，它既能够支持普通的SDRAM，同时也提供了DDR200/266内存控制器。和VIA很多芯片组一样，它提供了对CPU和内存异步工作的支持，也就是说当CPU工作在标准外频100MHz的情况下，内存的工作频率可以设定在133MHz，从而来保证对DDR266 SDRAM的支持。

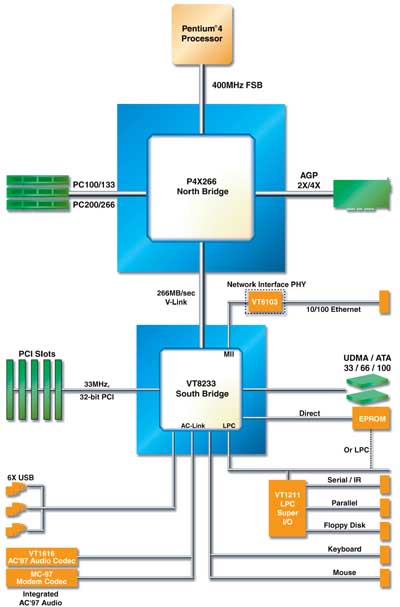

下面是这款芯片组的技术构造图：
这款芯片组能够支持133MHz的外频，这也就是说如果想要在I850芯片组的主板上将CPU工作的外频设置为133MHz的情况下，就要通过超频的手段才能够实现，但是在这个P4X266芯片组当中却不用通过超频，可以直接将CPU工作的外频设置在133MHz情况之下，而不用通过危险的超频手段才能够完成。
在南北桥芯片之间的数据传输问题上，这款P4X266芯片组与VIA的KT266和Apollo Pro 266芯片组一样，都是使用8位带宽的V-Link总线，使得南北桥芯片之间的数据传输速率能够达到266MB/s。在这款芯片组的南桥芯片当中提供了3个USB控制器，能够提供对6个USB设备的支持，这款VT8233的南桥也支持ATA100接口的硬盘。
至于内存带宽方面，INTEL 850芯片组在搭配PC800标准的RDRAM条件下，凭借着400MHz的FSB，所能够提供的内存带宽为3.2GB/s。而PC133标准的SDRAM所能够提供的内存带宽仅仅为1.06GB/s，如果使用工作在100MHz外频下的PC1600的DDR SDRAM的话，所能提供的内存带宽为1.6GB/s，但是如果使用133MHz外频的PC2100 DDR SDRAM的话，那么理论的内存带宽就增长到了2.1GB/s。
好了，说了这么多关于P4X266芯片组的资料，下面让我们来看看本次测试的主角——精英P4VXMD主板，其实它有一个同门师弟——那就是同样使用P4X266芯片组但是只支持SDRAM和Socket 423针脚P4处理器的P4VXMS。

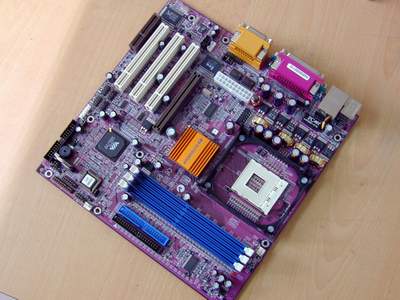

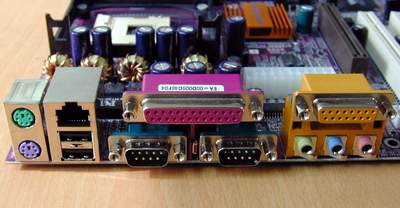

从上面的图片当中可以看到这款主板使用的是Micro-ATX结构设计，提供三个DDR SDRAM内存插槽、一个AGP 4X插槽、三个PCI插槽和一个CNR插槽。虽然这款P4VXMD主板上所提供的三个PCI插槽对于一般用户来讲可能会显得比较少，但是不要忘了这块主板使用的是Micro-ATX结构，在这样大的板面上想要提供那么多的PCI插槽是不可能的，不过同时需要考虑到的是目前一般用户使用PCI插槽主要用来安装声卡和网卡，这样算来这三个PCI插槽已经是够用了，不要忘了这块主板上已经提供了一个网卡，所以在这里又可以节省一个PCI插槽的位置。在PCB板面的使用上，这块主板使用的依然是紫色的PCB板面印刷，这和跟精英的以往风格十分符合。主板上提供了两个IDE插槽，最大支持四个IDE设备，两个USB接口感觉上少了一些，尤其在以后USB设备将大行其道的情况下如果能够再提供两个USB接口的话会更好。同时，主板上也提供了AC97软声卡，虽然音响效果可能比不上那些硬声卡，不过对办公和家用来讲已经足够。整块主板布局合理，走线清晰，在用料和做工上更是没什么好挑剔的。
下面让我们看看这款主板上的电源供应部分的情况，一块主板的性能如何、稳定与否跟电源供应电路是有着很大的关系的。

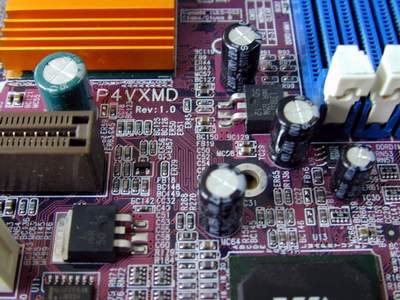

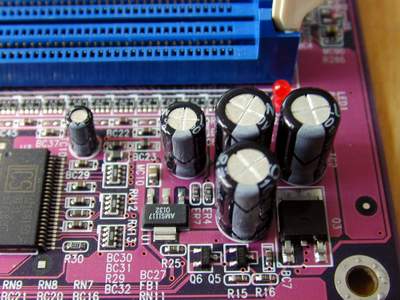

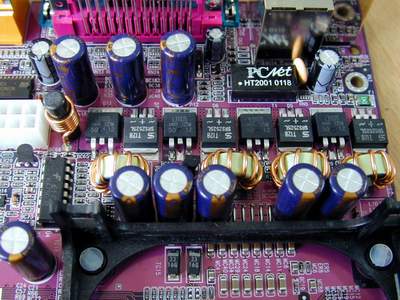

从上面的主电路供应部分的图片当中可以看到这块主板使用的是四相供电的方式，这种方式在以前的主板当中十分少见，除非是对电源供应部分有着极端特殊要求的主板上才会有这样的设计，不过在这款主板当中我们却发现了这样的情况。P4处理器的功耗相比PIII处理器增加许多，并且在由Socket 423针脚变到Socket 478针脚之后，对电源供应的要求也增加了许多，这是其一。其二，由于这块主板上只提供了一个标准的ATX电源接口，并没有像INTEL在它的845芯片组的主板上除了提供标准的ATX电源接口之外还提供了用来辅助供电的6针和4针AUX电源接口，这样就使得这块主板在供电部分必须加以特殊的处理才可以保证其稳定性。所以在这里我们才看到了四相供电的情形出现，这块主板除了在主供电部分做的十分精致之外，在辅助供电部分也有着很强的要求，这从上面的后两张主板辅助供电部分情况的图片当中就可以看到，虽然缺少了这部分辅助供电电路整块主板依然可以工作，但是稳定性能会下降许多。

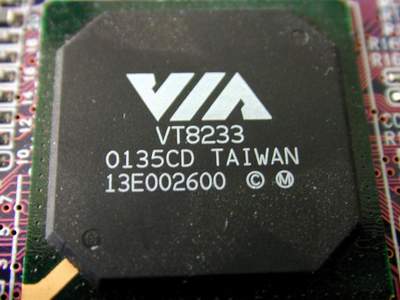

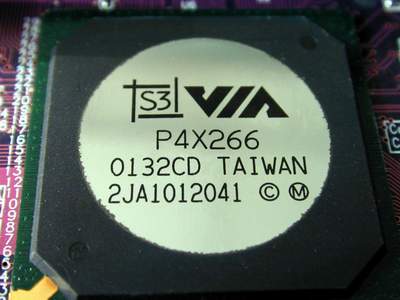

接下来让我们把镜头拉近，来看看这块主板上的一些具体情况。首先是这款主板所采用的芯片组情况，下面的照片分别是这块主板所使用的南北桥芯片。
虽然VIA在他们的P4X266芯片组上面印上了S3的标志，不过INTEL依然起诉了VIA。不过VIA也反诉INTEL侵犯了他们的专利，看来这场官司有的打了，不过最重要的是谁能给广大消费者带来便宜好用的芯片组。INTEL对VIA感到非常不爽的原因是INTEL自己的支持DDR SDRAM的845芯片组要到明年年初才能够推出，如果在此之前VIA抢了他们的饭碗的话INTEL将会损失好多。

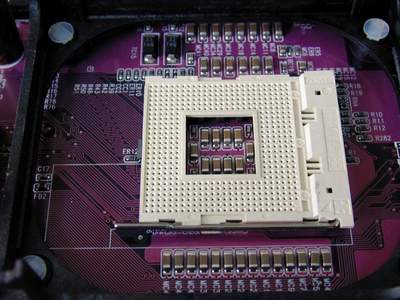

这个是CPU插槽部分的情况，INTEL的478针脚的P4 CPU设计的十分小巧，不过为了确保CPU的散热INTEL依然给它装了一个很大的散热器，所以即便是CPU的风扇停止转动，只依靠这个巨大的散热片也不会有太大的问题。而且，由于散热片的体积非常大，所以INTEL提供了一个用来固定散热片的卡子，就图片当中那个黑色的塑料卡子，正确的实用固定卡子之后，CPU的风扇就会牢固的固定在插座上，即使翻天覆地也不会掉下来。

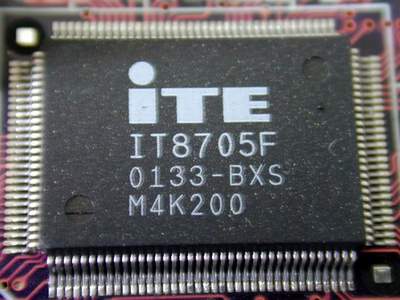

这个是主板上的用来监控系统I/O的芯片，使用的是ITE的芯片，在某些主板上使用的是WINBOND的监控芯片。

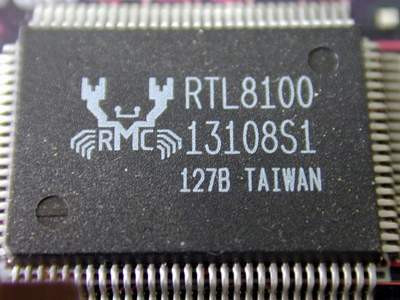

这个是主板上集成的Realtek 10/100M自适应网卡芯片，这样的设计可以为很多用户节省许多成本。

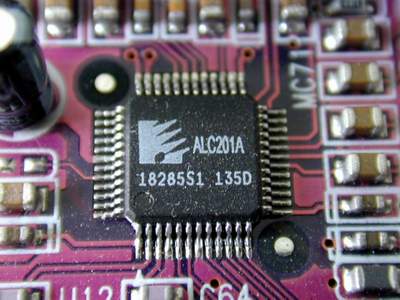

这个是这块主板上所使用的AC97软声卡的CODEC芯片，虽然这款声卡的效果跟SB LIVE!等声卡并不能相比较，不过由于是主板所集成的，价格上的优势还是很明显的。

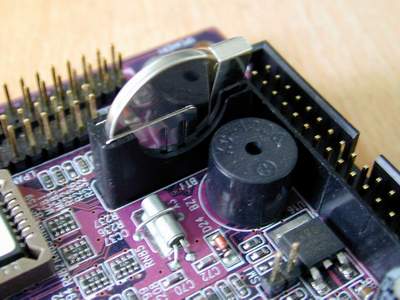

最后这个东东就是主板上的记忆电池，这个记忆电池的安装方式跟普通的主板不一样，它的电池是直立安装的，很有趣。旁边那个黑色的东东就是这块主板上的蜂鸣器。
总的来说，这块主板在做工上没有好挑剔的，主板在用料上毫不马虎，在走线和设计上也完全合理。最重要的还是目前由于使用INTEL 850芯片组并且支持Socket 478针脚P4处理器的主板并不多，即便是有在价格上也十分贵。但是如果使用INTEL 845芯片组的主板的话，虽然可以支持Socket 478针脚的P4，但是它的性能却不能让人完全信服，毕竟使用SDRAM的内存带宽太少了，而且使用INTEL芯片组的主板即便是标着廉价的标签在价格上也不会便宜到哪里去。所以，在目前这种状况下使用P4X266芯片组的主板，同时还能够使用DDR SDRAM来解决内存带宽的问题，确是一种廉价的解决方案。
