WinFast 7300K7主板拷机记录
前两天超小帮一个朋友装机器，选择的主板是采用SIS730S芯片组的丽台WinFast 7300K7主板（没有选配集成网卡）。由于这块主板刚上市不久，了解这块主板的朋友不是很多，所以超小就把拷机过程中对这块主板的认识记录给大家。
WinFast 7300K7 主要功能包括：
支援全系列AMD Athlon/Duron SocketA CPU，采同步及非同步外频架构
可以调整CPU外频与SDRAM 频率成为同步或非同步
CPU 外频从 100MHz 至 300MHz， 无段变速，提供极佳微调功能 (丽台特有功能)
提供Speed Gear超频软件,可作倍频调整功能及CPU Vcore电压微调，超频者的最爱
PC133记忆体控制器，支援2个 DIMM 插槽可扩充记忆体容量至1GB
拥有四倍速AGP介面，可外接 4X AGP绘图显示卡 ( 建议最佳搭配显卡WinFast MX 系列显卡)
ATA100 IDE 控制器
支援2个USB埠，可另外增加选购 4 个USB端口
内建128-bit 2D/3D绘图晶片，采用SFB(Shared Frame Buffer)架构，其显示记忆体最高可支援至 64MB，解析度高达1920*1200
丽台强化驱动程式与工具程式
内建DVD硬体加速引擎，提高DVD影片播放品质并减轻CPU使用率高达90%
内建3D立体音效晶片
高速乙太网路传输10/100Mb Fast Ethernet (选购型号)
支援Microsoft PC99A、ACPI 等规格并符合品质认证
官方例举的产品特性
支援 200MHz (DDR) 及 266MHz (DDR) 外频的 Duron 与Athlon(Thunderbird)
支援600, 650, 700, 750, 800, 850, 900, 950MHz, 1GHz, 1.1GHz, 1.2GHz,及以上频率之处理器
提供CPU时钟微调功能(每次1MHz), 最高可达300 MHz v
支援CPU, SDRAM 时脉同步与非同步调整功能 提供Vcore与倍频调整功能
支援额外AGP 4X 插槽, 内建高效能3D 绘图处理器
支援PC133 主记忆体架构, 最高可达 1064MB/sec
支援Ultra DMA 33/66/ 100传输规格
支援 6 USB埠, AC'97 音效规格
内建10/100Mbps 高速乙太网路(选购) 这块WinFast 7300K7主板的板型是MICRO ATX，采用矽统SIS730S芯片组，所以它具有SIS730S的一切优点，如内建SIS300 2D/`3D高速绘图引擎，提供具有3D硬件加速功能的数字音效，具有ULTRA DMA 33/66/100功能，可以支持高达100MB/S的数据传输数率等等。不过这只是矽统在整和芯片组上做出的成绩，至于丽台这个板卡界的强者能把SIS730S的功效再提高多少呢？超小一定要借此机会看一下。

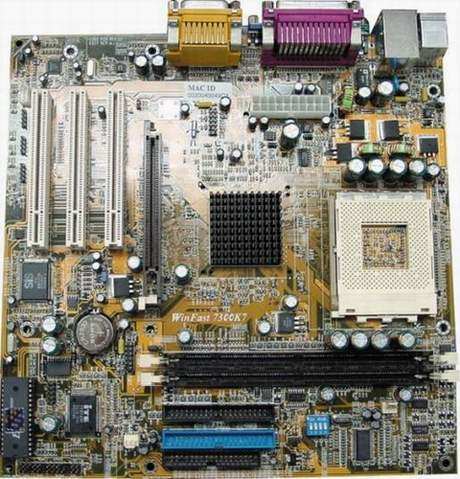

刚从盒子里拿出这块主板时，感觉做工一般，没有什么明显的优点。主板上有2条168线的 DIMM 插槽，1条4X AGP插槽，3条PCI 扩充槽，当然还有一个462针脚的SOCKET A的CPU插槽。既然没有问题，就开始试一下能否点亮。可是超小在装风扇的时候才体会到这块主板在制造上的长处与不足。这块主板采用了很多“大个头”的电解电容，大家可以看到CPU插槽两边就有8个1500微法的电容，不过他们成为了加装FOXCCON PK045时最大的障碍，超小费了好大劲才提心吊胆的把风扇固定在CPU插槽上。另外要提的是，超小认为DIMM 2的位置离CPU距离较近，使得在安装风扇时不得不先把内存拆下来。不过这样也好，PK045采用散热片中间进气，这样就使内存条周围的空气流动很好，散热不成问题。这块主板在设计上还有值得一提的一点，那就是风扇的出风口面向主板的芯片组，而且芯片组上还覆盖着一块工艺相当不错的散热片，相信温度不会在芯片组运行过程中构成任何威胁，超小认为这些设计会大大提高主板在运行过程中的稳定性。 整台机子安装完毕后，超小才发现这块主板的超频性能较其他采用SIS730S芯片组的主板有很大提高。我们都知道：SiS730芯片组采用.18微米制程，除支持100MHz外频，还最新提供了133MHz外频的支持。因此，我们可以轻易地把运行于100MHz外频的DURON的频率提高到133外频。这块主板的CPU的外频可调范围竟然在100MHz与166MHz之间，而且是无段变速，可以在之间进行调整，这可是丽台的独到之处啊。比起大多数KT133主板运行107Mhz外频都力不从心的状况而言，可以说sis730在这方面是直逼KT133A。另外主板提供了CPU电压调节，以及倍频调整功能，所有这些都可以看出，这块整合主板在超频方面的确有过人之处。

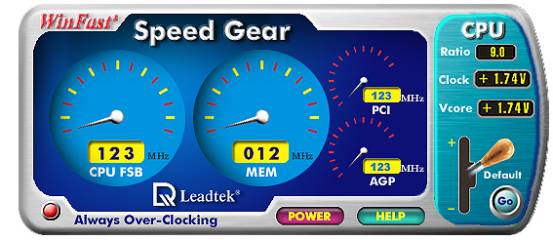

呵呵，整台机子都组装完了，超小打算自己试一下主板实际的超频能力，不过看到朋友在一旁担心的样子，超小不忍心对他的CPU痛下毒手，没办法，还是换上自己的毒龙600一试吧。好了，整机配置如下，毒龙600 CPU，128MB金邦金条，IBM 40GB 5400RPM硬盘，金河田K7-335 2.02版电源，NEC 12X DVD-ROM，还有值得一提的是，这块主板还自带了一个超频软件，超频很方便，下图所示：
在后面的一个小时的时间里，超小对CMOS进行了10次以上的放电，发现我的Duron 600在这块主板上轻而易举的上到了750MHz，这时的外频为125MHz。然后呢，超小开始对CPU加电压，加0.075V时上133X6=798 MHz没有问题，再高一点，主板开始报警。对CMOS放电后，超小再试一遍，又未成功。
这块板子在超小手中受尽了磨难，当超小宣布拷机完毕时，在一旁眼巴巴看着的朋友心中那块大石头终于落地了。当然超小少不了当着物主的面对他的爱机大肆吹捧一番。不过，超小在心里不得不对这块WinFast 7300K7的表现给予一定的肯定，尤其是在它的超频性能方面，超小认为这一点与其他SIS730S主板相比的确有了长足的进步。至于整机的性能方面，超小只用进行了简单的测试，并没有和其他主板进行比较，但是这块主板在15个小时的拷机过程中一次死机也没有出现，表现还算不错啊。最后要说，下一回哪位朋友（尤其是西安的朋友：）再买什么新东东记得带上超小啊，超小帮你免费拷。。。

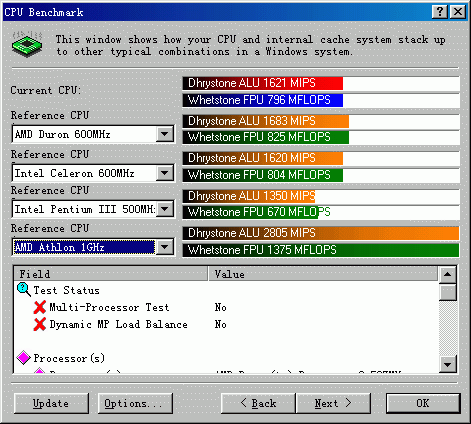

最后为大家提供SiSoft Sandra 2001 测试CPU的数据结果，测试平台同上
