“双头龙”——AMD 760MP芯片组之技术篇（下）
【翻译】阅读
人次
2001年07月05日18:20
【文章简介】
Athlon在桌面电脑领域当中取得了辉煌的成就，由此看来打进到高端平台和工作站、服务器领域只是一个时间问题。然而，由于AMD的合作伙伴如ALI和VIA在短期内并没有提供支持高端平台的计划，在将来也未必会有，即便有，AMD也不一定会依靠它们。所以，AMD自己研发了一款能够将Athlon带进到工作站和服务器领域的芯片组—AMD 760MP (3468 字) |

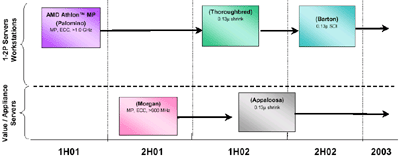

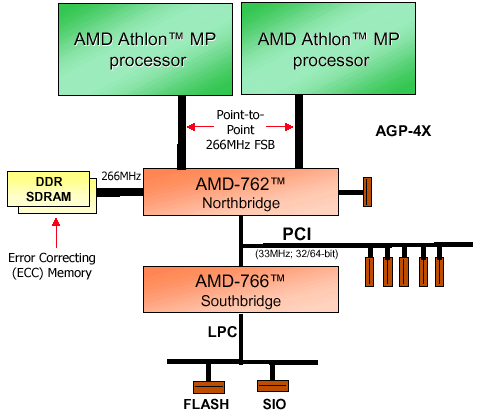

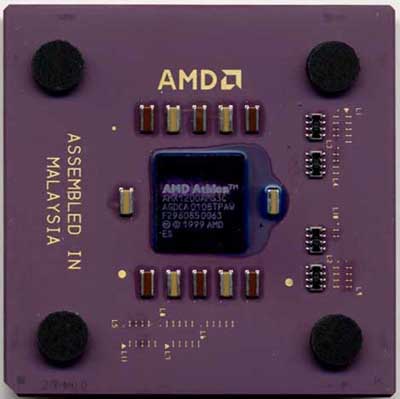

VII Athlon MP芯片 最初面市的Athlon MP处理器将工作在1G和1.2G，两者都为266 FSB。  Athlon MP将和其它AMD桌面型CPU的发展一样，将会逐渐完善，最终会被使用SOI（绝缘体表面生长硅）技术的Barton核心的新的处理器取代。  从上面的AMD发展计划来看，AMD的确有打算将毒龙带入到入门级服务器行列，并且目前的毒龙虽然没有经过AMD的认证，但是依然能够很好的在AMD 760MP芯片组的主板上工作，或许，这也是组建一个低端服务器的一个办法吧。 VIII 不仅仅是760 早在一年之前，AMD就已经向世人宣称将在2000年发布其支持双CPU的主板芯片组，那时候还声称这个AMD 770芯片组将搭配Mustang核心的CPU，而且这款CPU的L2缓存将会非常大。由于它和桌面的760芯片组相差很多，所以如果命名为770芯片组的话应该更好，但是AMD还是决定将其命名为AMD 760MP芯片组。 760MP芯片组相对于760芯片组来讲，在性能上提升了很多，760芯片组的北桥芯片编号为AMD761，南桥为AMD766，南北桥芯片之间通过32位33MHz的PCI总线连接，北桥芯片761通过569针与PCB板相连接，与之不同的是，AMD 760MP芯片组的北桥芯片编号为AMD762，其针脚数目大约为1000针，这比我们平常所见的北桥芯片的针脚都要多。为什么会如此之多呢？下面我们来就此分析一下，在前面我们已经说到AMD 760MP芯片组能够提供CPU之间的P2P（点对点）的FSB，这也就意味着在AMD 760MP芯片组的主板上每个CPU都要有着独立的与北桥芯片之间的连接，这样就使得CPU和北桥芯片之间的电路大体上增加了一倍，也难怪这个AMD762芯片要有1000多针脚了。 这个提供P2P的系统前端总线提供了很多好处，首先它能够使得CPU之间的彼此联系变得可能，另外一个优点就是增加了总体FSB带宽。760MP芯片组能够使得Athlon MP和北桥芯片之间的带宽为2.1GB/s（双向，即从北桥芯片传输给CPU的数据带宽和从CPU传输给北桥芯片的数据带宽都为2.1GB/s），并且，考虑到系统有效的64位266MHz FSB，这样，北桥芯片和CPU之间有效的传输速率就达到了千兆位每秒，另外，这只是一个CPU能够得到的，另外的一个CPU同样也能得到如此巨大的带宽。 相对应的，INTEL的XEON处理器能够得到的带宽为3.2GB/s，表面上看起来这比Athlon MP的带宽要高一些，不过，两个XEON是要共享这一部分带宽而Athlon MP是每个都能够得到2.1GB/s的带宽的，现在再看看，情况就完全不一样了。不过，并不是两个CPU都能够得到2.1GB/s的带宽就能够使得性能加倍，因为，系统从主内存读取/写入的带宽只有2.1GB/s并且两个CPU也要共享这一部分带宽，同样，760MP芯片组只能提供64位的DDR内存带宽，这与桌面760芯片组的内存带宽是相同的。 但是，AMD的762北桥芯片EV6前端总线的确能够提供更多可用的内存带宽，理论上，760芯片组能够提供2.1GB/s的内存带宽，实际运用中基本上可以提供500-800MB/s的可用带宽，如果Athlon已经将此带宽全部用光，那么760MP能够提供更多的FSB带宽来给Athlon MP使用。 与761北桥芯片相同，762北桥芯片同样也提供了一个AGP4X控制器，同样也提供了64位的DDR内存控制器。  与761芯片的另一个不同之处就是761芯片提供的是32位33MHz的PCI总线，762芯片提供的是32/64位33MHz的PCI总线，这个PCI总线是用来实现与南桥芯片AMD766之间的彼此联系，而这个南桥芯片是与AMD760芯片组的南桥芯片是相同的。  IX AMD 760MPX芯片组——大规模生产的芯片组 据悉，Tyan将是唯一一家能够生产基于AMD 760MP芯片组主板的厂商，并且它的产品现在已经能在市场上找到了，即它的Thunder K7主板。其它的主板生产厂商只能生产基于另一种芯片组——760MPX芯片组的主板。 实际上，AMD 760MPX芯片组很早就已经发布，相比AMD 760MP芯片组的最大区别就是它只提供了两个64位66MHz的PCI槽，同时，其南桥芯片也支持以前的32位33MHz的PCI设备。  这个芯片组的南桥芯片AMD768通过一条32位66MHz的PCI总线来实现和北桥芯片的联系，这条总线能提供的理论最高带宽为266MB/s。这与INTEL和VIA所使用的技术所能提供的带宽是相同的。  AMD 760MP和760MPX芯片组的表现能力是一样的，只不过760MP芯片组支持64位66MHz的PCI设备而已。那么，760MPX芯片组值得我们如此寄予厚望嘛？据悉，很多主板生产厂商已经推出了基于760MPX芯片组主板的计划，这其中包括ABIT和MSI，并且，从MSI得到的消息说这款芯片组的主板面对的是200美元以下的市场，既然AMD已经宣称基于Morgan核心的毒龙CPU将会能够使用MP功能，这样就使得构造一个廉价MP系统变得可能。

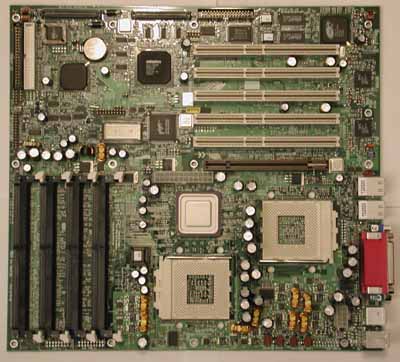

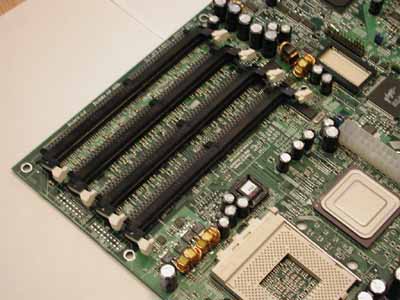

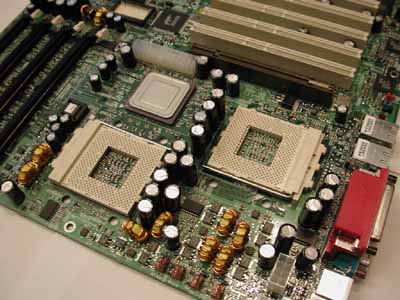

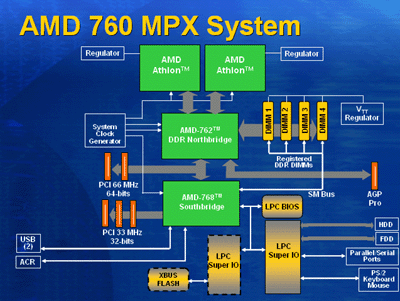

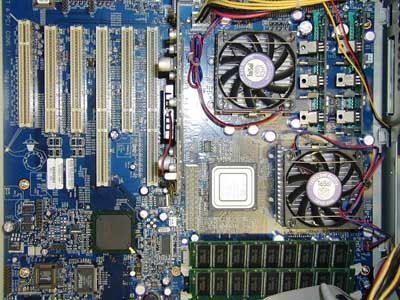

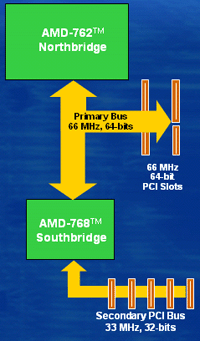

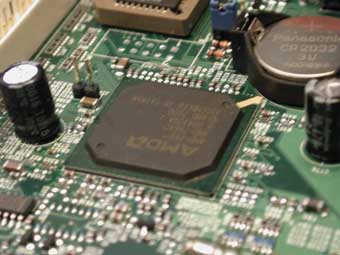

下面是基于AMD 760MPX芯片组主板的公板设计。  X Tyan：依然是老大 当AMD早在1999年将其新产品Athlon公布于众的时候，就已经寻找了一打把主板生产厂商来合作开发支持Athlon的主板，这其中包括一些世界知名厂商如FIC、Gigabyte等，但是，当AMD决定推出760MP芯片组的时候，他们决定找一个在服务器主板制造领域一直一来有着良好口碑的厂商，这便是Tyan。  很显然，Tyan将在AMD 760MP芯片组主板当中将称雄称霸，因为AMD还没有打算让别的厂商介入到这个芯片组主板的制造当中来，这是因为AMD需要一个在服务器主板领域中十分有经验的厂商合作，而Tyan正是如此。 Tyan的Thunder K7实际上就是AMD 760MP芯片组主板的样板，其实AMD一直就默许是这样，下面我们看看这块主板的一些细节： 双Socket-A接口（100MHz/133MHz DDR FSB）  四个呈45度角的DDR SDRAM DIMM槽——这在服务器主板上是常见的，能够有效的节约空间，以便可以安装在较小的机箱当中。
5个工作在33MHz的64位PCI插槽（向下兼容工作在33MHz的32位PCI设备）
1个AGP Pro110插槽，最大提供110W功率给AGP Pro110显卡
1个板载ATI RageXL显卡
1个Adaptec 7899W双通道Ultra160 SCSI控制器
2个板载3Com 10/100网卡

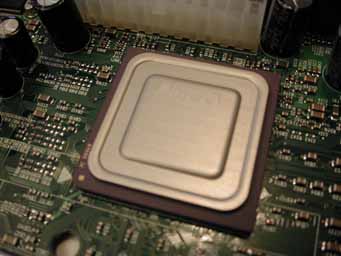

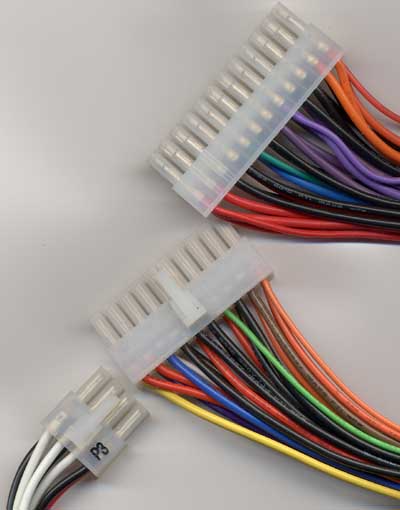

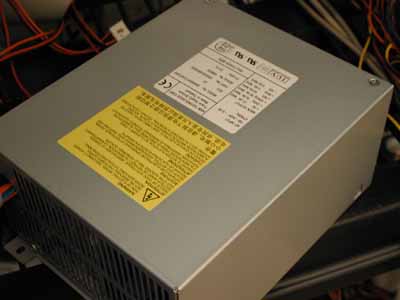

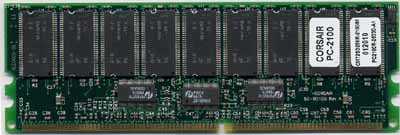

 Thunder K7只支持使用有寄存器的DDR内存，不过，由于DDR内存的制造成本并不高，使得有寄存器的DDR内存相比普通的DDR内存的价格相差并不是十分多。  上面的北桥芯片看起来是不是像K6-2 CPU呢？实际上，这款北桥芯片的发热量十分大，使得必须要加上一个散热片，有时候甚至需要加上一个散热风扇在上面才能够保证系统的稳定运行。这也是AMD的产品一贯作风，发热量都可以烤红薯了。:p 这款主板上所集成的显示设备和SCSI接口以及3Com 10/100网卡使得基本上不需要添加其它设备，整合度很高，这也是它的用户所希望见到的情况。很多将使用这块主板的人打算将其构建成为一个3D图形工作站，这样的用户经常会需要用到AGP Pro50或者AGP Pro110显卡，为了能够向AGP Pro110显卡提供足够的电力支援，这款主板使用了独特的供电系统。  上图所显示的是这块主板所使用的电源接口和标准ATX电源接口的区别，从上至下分别为24针WTX电源接口、20针标准ATX电源接口和8针辅助WTX电源接口。这款主板所使用的电源接口位24针WTX电源接口和8针辅助WTX电源接口，虽然同样在做法在INTEL的支持XEON的主板上也曾见到，不过电源接口的形状却是不同的，并且这块主板使用的电源也和常见的电源不尽相同，实际上，它所使用的电源为非标准的电源。  目前只有两个厂家为这款主板做电源，其功率也令人吃惊，其中一个电源功率为450W，另一个是460W。由于Tyan生产这块主板是为了能够尽快的抢占市场，所以在电源设计方面才会有这样的选择。当其它厂商生产出760MPX芯片组的主板时，在电源接口方面便可能使用的是标准的WTX电源接口或者标准的ATX电源接口。ABIT的首款基于760MPX芯片组的主板将使用标准WTX电源接口，而MSI的主板将使用标准ATX电源接口。到那时，主板应该也会兼容普通DDR内存，而且，会与这块Thunder K7不同，会在主板上提供跳线来支持调节系统外频和倍频，并且还应该加上调节CPU电压的功能。 在价格上，Tyan的主板到批发商手里的价格将在500美元左右，估计其零售价格将达到550美元到700美元之间。
[未完待续] 翻译自 ANANDTECH
