联想A12+KingMax DDR内存测试
【原创】阅读
人次
2001年06月20日14:02
【文章简介】
小生近日偶得奇缘，巧得联想QDI A12主板加128MB KingMax DDR一套，欣喜之余急忙拿回家中展开一轮试用。 (5176 字)
首先需要说明一下，近日从网上可以了解到，联想A12主板捆绑128MB
KingMax DDR内存的价格仅为1099元，可谓之超值低价了，因为现在一根128MB
DDR内存就已经需要300余元，而且这次还是用的KingMax的DDR内存。
下面我们就对这款主板做一个全面的介绍与测试。
一、外包装及附件
这款QDI A12主板依然采用联想的蓝白相间的包装盒，结实而又美观，在包装内，带有QDI
A12主板一块，驱动光盘一张，I/O挡板一片，一根DMA66硬盘线，一根软驱线，还有说明书一本。

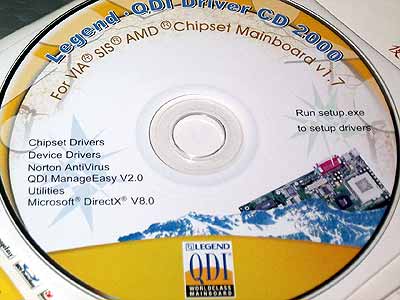

在驱动光盘中，除了VIA的4合1被西外，附送了诺顿的Norton
AntiVirus防毒软件，最近有一种叫做w32.magistr.24876@mm的病毒，相当的凶，可以随E-mail传播，中毒后，可以破坏所有的自解压缩包，不过如果你用了Norton
AntiVirus可以轻易的杀灭及预防该病毒。另外在这张光盘中还有微软件的DX8.0。
QDI主板的说明书使用的是简体中文，通俗易懂，将所有的功能、软件硬件的设置都描绘的很清楚，因此在说明书方面，我觉得相当的满意，比起很多产自中国台湾主板的那些难懂的繁体说明书来说，好多了，也大大减少了由于看不懂说明，而造成误操作的机率。在主板的说明书的第一页，还有夹有QDI主板的贴纸，可以将期贴在机箱上，起个美化的作用。
二、捆绑的DDR内存

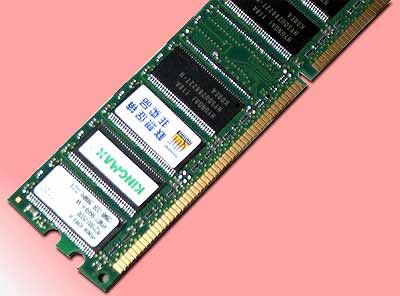

这次联想QDI主板所附捆绑的DDR内存是由著名的KingMax公司所提供的产品，KingMax一直以提供TinnyBGA封装的高品质内存而著称，不过这次的捆绑的DDR内存并不是KingMax的TinnyBGA封装的DDR内存，而是TSOP封装的DDR内存，如图，我们可以看到，这款DDR内存使用的是HY的芯片，编号为HY5OU20822T-H，这是一款DD266的产品。
在内存的外包装盒上，我们可以看到终生保固的字样。有了这个保障，你的内存可以说是不死之身呀！
三、主板的外观

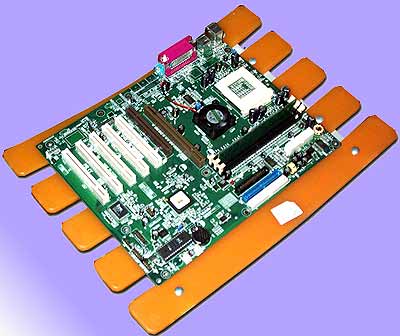

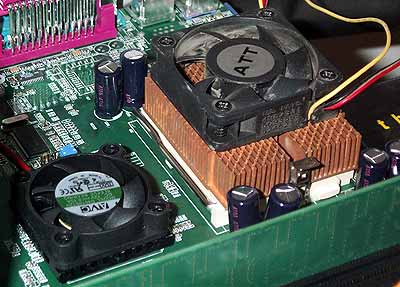

如上图，这款主板采用了VIA Pro266芯片组，北桥为VT8633，南桥为VT8233，在主板的北桥上面，还有一个降温用的风扇。五根PCI，一根ACR，一根AGP
Pro，三根DDR内存槽。这款主板没有带声卡。

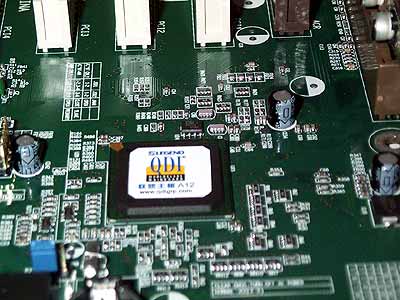

在上图中，我们可以看到在主板的芯片组的南桥上，贴有QDI的标志。

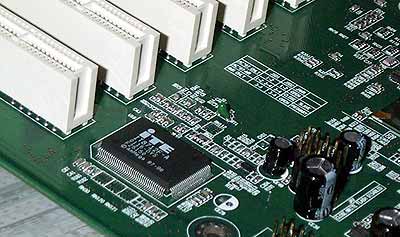

在主板上，我们还找到一颗ITE编号为IT8712F的芯片，这是一款I/O芯片，集成了SCR功能，SCR可以利用标准串口控制接口与SCR卡之间的信号交换和数据传输。对于自身不带时钟的集成电脑卡ICC（Integrated
Circuit Card），SCR可以为其提供时钟。也就说，可以改IC卡之（如手机的SM卡）的信息。嘿嘿，不过使用这项功能，可能还需要一个适配器。

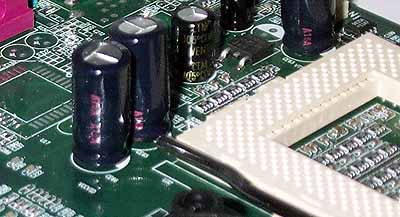

上图是联想QDI A12在CPU附件的电容特写，最近有的人认为，主板采用了越大的电容，性能就越稳定。其实是陷入了一个误区。首先我们可以分析一下电容在主板中的作用，主板稳定工作的是必须有纯净的电流供应，从机箱电源出来的电流是很“脏”的，如果用示波仪观察会发现有很多的尖峰和杂波。
选择一个好的机箱电源对稳定及超频是有一定的帮助。主板也必须对电源进行过滤和净化才能使用。过滤净化的方法就如同我们平时家用净水器的原理，我们知道净水器用不同的滤质对水中的无机杂质和有机杂质进行过滤。主板也一样，针对不同的杂讯用不同的元件来进行过滤和净化。主要的元件有扼流线圈和大小电容。原始电流首先流经扼流线圈（俗称线圈），因为线圈有一个蓄能的特性，它可以初步过滤掉一些高频杂讯，然后进入电容组进一步过滤，净化，拉平（把峰形波拉成方波）。
电容组由大小两种电容组成，小电容一般指0.1μ或小于0.1μ的贴片电容，其规格为0805，主要是过滤高频杂讯的。这种电容的频率响应范围比较大，也可以过滤掉一些中频杂讯。大电容指的是1000μ以上的电解电容（俗称直立电容），它的频响范围主要在低频区，所以一般用它来过滤低频杂讯。
一般的大电解电容的外皮上都有一条金色的带状线，上面印有一个大大的“I”字母，表示该电容是LOW
ESR（低漏电，低噪音）的。电容外皮上还印着该电容的耐温参数，一般为105℃。1000μ以上的电解电容过去只有日本才能生产，现在大陆和台湾也能生产了，制作工艺丝毫不比日本的差，所以这种电容不一定非用日本产的不可。外皮的颜色差异（有黄色、黑色、绿色、蓝色）仅表示该电容的热补偿能力的不同。不过，根据实际使用的效果来看，差别不大，所以只要电容能达到其标称的性能就可以了。
简略介绍完电解电容后，现在再说明一下1000μ和2000μ电容在滤波的效果上面有什么的不同，用2000μ的大电解电容，可以用较少的电容来完成电源的滤波过程，而采用1000μ的小电解电容电容并联来完成电源的滤波动作。前者滤波波形损失较大，严重的甚至会滤掉一些重要的波形，后者由于多个电容并联能产生并联效应，所以对波形损失少，也就是滤波的效果好些。
说到这里大家应该明白为什么说“主板用容量越大的电解电容越好”是不全面的了。正确的说法是：好的主板设计必须用足够的电解电容，而不是纯粹为了节约成本而采用较少的小容量电解电容。在布局允许的情况下尽量采用多个较小容量的电容来代替大容量的电容，既节约了成本，效果也比较好。当然布置了大量电解电容的主板不仅需要更大的主板面积，造成不必要的成本增加，也影响了主板的美观。这就需要设计人员合理用料来平衡成本和产品性能这两方面的关系了。
因此大家在挑选主板时真正应该注意的问题。不是拿到了主板先看上面的大电解电容是多少μ和什么颜色的，并以此来判断主板的好坏。不要过于迷信采用昂贵的元件对主板超频的效果，性能较差的主板主要原因是BIOS的不能很好地优化，布线和电路设计有缺陷，用的廉价料件无法达到标称的性能，等等，这里就不再详述了。

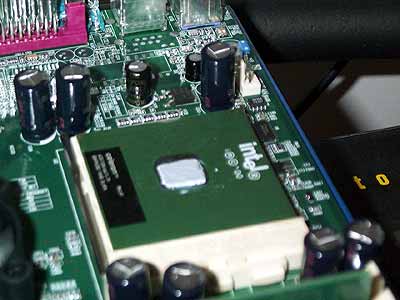

不过这款主板的电容离CPU槽近了一点（如上图），在安装风扇时，需要小心不要碰歪或是碰掉了电容。在装风扇前，别忘了在CPU上涂点硅脂。

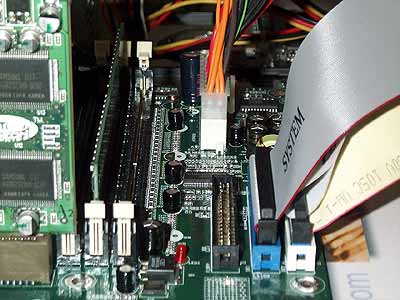

这款主板的ATX电源口位于内存的下方，安插较为方便，上图红色的小灯为电源灯，当主板通电后，就会发光。在右侧那根灰色的硬盘线，就是QDI主板所附送的硬盘线。

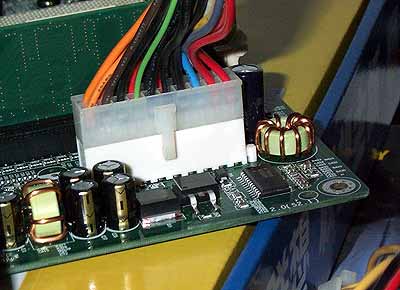

上图为主板的电源供电部份的特写。

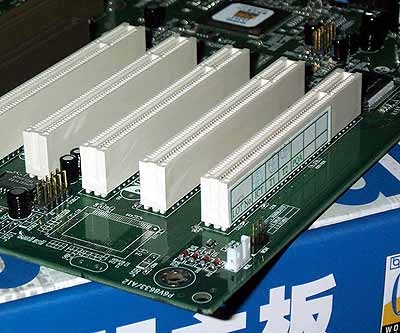

请看上图，PCI槽下方，有一个芯片位容焊，查阅资料后，我们可以知道这是声卡芯片的预留位。在A12上不带声卡，而在A12-C和A12-CL上面，会焊有一颗Creative
CT5880的声卡芯片，提供硬声卡的效果。
这次A12系列主板一共有以下型号：
A12：无AC97、Creative CT5880音频功能和LAN接口
-A：具有AC97音频功能
-L：具有LAN接口
-C：具有Creative CT5880音频功能
-AL：具有AC97音频功能和LAN接口
-CL：具有Creative CT5880音频功能和LAN接口
这款主板可以支持6个USB，不过在主板附件中，没有提供另外的USB接口适配器。在主板上一共提供了三组风扇接口，一个在在CPU附件，一个在CMOS附近。

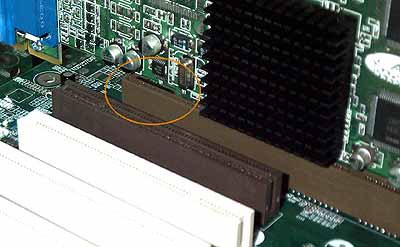

这款主板所带的是APG Rro插槽，AGP Pro规范是对高端服务器和工作站图形加速处理接口的定义，在电子、机械及热性能方面可以提供高达110W的支持。不过结构上和AGP要长一些，因此在AGP
Pro上有一个防呆装置，防止你的AGP卡插错了地方，如上图画黄圈的地方，那里的AGP
Rro槽空了一节，里面有黑色的垫片，可以防止插错。
在芯片组方面VIA的Pro 266支持DDR内存，ATA100，还有Vlink技术，有效的解决了系统在各方面的的瓶颈。
四、主板的测试
在测试中,笔者使用了升技的SA6R(815E芯片组)做为对照，测试平台如下：
CPU：Intel 赛扬II 633MHz
主板：联想QDI A12、升技SA6R
显卡：ATI 镭LE
硬盘：IBM 60GPX系列 40GB
内存：HY PC133 256MB（配SA6R）、KingMax DDR
128MB（配QDI A12）
操作系统：中文WinMe，测A12时加装了VIA
4合一补丁
测试软件：SiSoft Sandra 2001 Pro

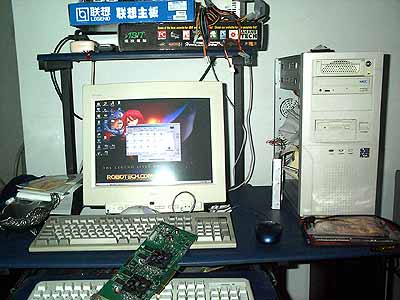

上图是小生的测试工作台，按排的“紧紧有条”哦！
1、CPU测试
我们可以看到两者的相差很小，几乎可以不计，平手……
2、磁盘测试
磁盘测试时，我们打开了DMA方式。在这里，VIA的Pro 266令人惊奇的超过815E的成绩。哈哈！让人有点兴奋。
3、内存测试
很可惜，这里得到的结果与过去测试过的Pro 266芯片的测试中差不多，DDR并有没有体现出优热来，甚至还要低于SR6R，究其原因，一是CPU使用的是66外频，因此在A12上面，内存以66MHz外频进行运行（虽然BIOS主可以设置内存+33MHz运行，但效果不明显），因此性能较差，而SA6R的SDRAM却是运行在100MHz频率下CAS=2的速度之下，较低的运行频率是造成DDR性能较低的直接原因；另外也是Pro
266芯片组本身有一些关系，在设计方面，仅乎对DDR内存优化不够。
4、超频测试 联想的QDI A12主板并没有提供Step
Easy的功能，因此在超频方面，不是很方便，需要通过更改主板上的跳线去设置CPU运行的外频。可惜的是在这块主板上，当将外频设为100MHz时，赛扬II
633MHz频率成为了950MHz，但没有点亮。而在升技的SA6R上，超频后，却可以稳定的运行Windows
2K及各种游戏。 5、其它功能
在联想的QDI A12主板上，还有带两项十分有意思的功能，第一个就是BootEasy功能，在主板的BIOS中打开BootEasy后，电脑启动自检的过程可以一下就缩短到10秒左右，比起平时的45秒短多了，提高了工作效率。不过你在改换硬件时，一定要奖BootEasy功能关闭。
这款主板还有一个就是LogoEasy功能，可以充许你更换主板启动的LOGO画面。而且是256色的画面！很好玩哦！具体的更改方法及工具在主板说明书上写的很清楚了，这里我也就不费笔墨多述了。
小结： 联想QDI+A12主板提供了目前市面上较高的性价比(仅售1099元)，良好的稳定性与各种独有的功能，因此我觉得还可以值得一购的产品。主板缺点主要是在超频性能方面稍弱一些，不过现在的CPU也都越来越难超了。
