KT133A芯片组的主板已经非常成熟,所有的品牌几乎都推出了自有的KT133A芯片组主板,优异的性能使得其占领了绝大部分AMD平台市场,当然,榨取更多的性能是很多人所要求的,今天我们评测的5款基于KT133A芯片组的主板分别是:ASUS(华硕)A7V-133、DFI(钻石)AK75-EC、I WILL(艾葳)KK266、GIGABYTE(技嘉)GA-7ZXR、ABIT(升技)KT7A-RAID。
KT133A是VIA为AMD平台推出的一款芯片组,基于该芯片组的主板也是非常之多,众所周知目前支持AMD平台芯片组中,KT133A是最具有性价比的芯片组,也获得了大众的认可,VIA自然也获得了不小的收益。在同样芯片组不同厂商出品的主板中,品质、性能、兼容性、其他功能、价格、售后服务都成为衡量的重要标准,当然,还有一个不大不小的衡量标准---品牌效应。在这些衡量标准中,谁都是最重要的,没有什么坐次、排名之分,我们也不会给出什么公式,不同的要求看待这些衡量标准时才会有所变动,也许有的用户需要稳定第一,而性能其次,亦或者是价格优先等等。在目前看来,要求性能的人越来越多,通常在价格可以承受的范围内,买到一款性能超群的主板符合了大多数人的心愿,但也不乏一些只要求稳定的用户,虽然在VIA平台中寻求稳定似乎有些牵强(不可否认,INTEL在这方面做的比VIA要好很多)。最近一阵的南桥芯片686B(得到证实,并解决)和北桥芯片8363A(未得到证实)的BUG问题就可以看出。
KT133A芯片组与其前一代相比,正式增加了对133MHz FSB外频的支持,在AMD处理器采用133外频后,KT133A芯片组的优势更加明显,加上一些厂商对于其产品侧重面的不同,各品牌KT133A芯片组的主板百花齐放,有的采用特殊的电路组增加可超频空间,为一些疯狂用户所青睐,而一些产品则增加RAID以扩充自己产品的扩展性,给用户更多的选择。另外,由于KT133的北桥芯片8363与KT133A的北桥芯片8363A在管脚定义以及552针管脚完全相同,在研发新一代产品时,可以根据用户的需求,相应的做一些小小的改动甚至于不用改动主板电路就可以使用最新的8363A北桥芯片,节省了大量的成本,为厂商获得持续利润的同时也为用户提供了相当大的利益(KT133A芯片组主板和KT133芯片组主板价格基本一致的原因就在于此)。
KT133A北桥芯片8363A KT133北桥芯片8363

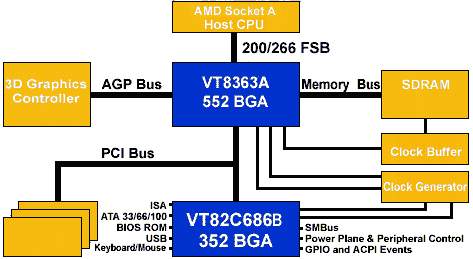

KT133A芯片组具体规格:
支持AMD Athlon和Duron处理器
支持200/266MHz 外频
支持AGP 2X/4X
支持最大1.5GB PC100/133 SDRAM 和VCRAM
支持ACR扩展设备
支持AC-97格式Audio
支持MC-97格式Modem
支持ATA 33/66/100硬盘外部传输模式
支持4 USB
提供硬件监测
支持高级电源管理,包括ACPI/OnNow和AMD PowerNow
552针BGA封装VT8363A北桥芯片
352针BGA封装VT82C686B南桥芯片

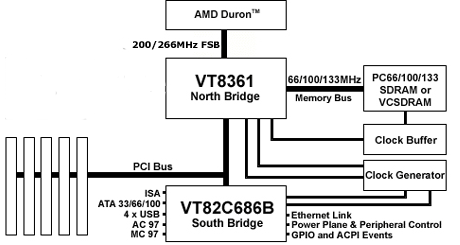

需要提到一点,我们目前在一些主板中见到的KT133E芯片组并非什么KT133A芯片组的变种版本,在各主板厂商的相关资料中显示,KT133E属于KT133的变种版本,也并没有提供真正的133外频支持,具体规格在VIA的网站中也没有相应的解释文档及页面。真正属于KT133A变种版本的,是一个名为KLE133的芯片组。KLE133芯片组的北桥芯片为8361,提供了对更多外围集成设备的支持,10/100Mb
以太网控制器以及1/10Mb HomePNA、整合Super I/O、支持LPC(LPC 低脚位(LPC)Multi-I/O芯片组), 以及数字平板显示器接入。这些都是KT133A芯片组所不支持的,但令人感到非常奇怪的是,KLE133芯片组只提供了整合型AGP2X规格的显示设备,并且没有外接的AGP接口,但在任何的相关资料中我们也没有看到显示核心部分是哪一种???在市场中,我们也没有见到任何采用这款芯片组的产品,在相关资料中我们只能得知,这是一款注重多功能廉价的133外频解决方案,在绝对性能方面,KLE133芯片组不如KT133A,但多功能方面,KT133A芯片组不如KLE133芯片组
好了,言归正传,我们今天所要测试的5款KT133A芯片组主板分别为ASUS(华硕)A7V-133、DFI(钻石)AK75-EC、I WILL(艾葳)KK266、GIGABYTE(技嘉)GA-7ZXR、ABIT(升技)KT7A-RAID,在这几款主板中,多属于中高档产品,在性能、稳定性以及特殊功能方面都有自己的特点,主板的BIOS中都提供了目前VIA芯片组所支持的4
Bank
Interleaving(四路交错)技术,这项功能加强了VIA芯片组中相对较弱的内存性能,并且有一定程度的提升。并且这几款主板中都或多或少的提供了标准BIOS以外的选项,以加强整体性能,但许多厂商并没有建议这么做,而是写明:只供高级用户选择一类的词语,毕竟打开一些非标准的功能选项会带来可观的性能提升,但相对的,稳定性会有一定程度的下降。例如我们所讲到的4
Bank
Interleaving(四路交错)技术,在早期只有极少数技术力量雄厚的厂商在自己产品中提供了该技术,VIA在宣传中也很少宣扬。随着DEBUG以及时间的推移,该技术逐渐成熟后,越来越多的主板都提供了这个功能的选项,但为了尽量减少不稳定因素,在外频提升到一个阶段后,内存频率会相应提升,BIOS会根据厂商预定值的不同而在提升到一个外频点自动关闭4
Bank Interleaving(四路交错),为系统系统了最大限度性能的同时也保障了系统的稳定系数
