支持DDR内存的双CPU主板--Iwill(艾威)DVD266-R(Apollo

【原创】阅读 人次
2001年04月14日17:21

AMD CPU平台对DDR的需求呼声渐高，而SOCKET370平台下似乎要暗淡许多。INTEL正竭尽全力的为RAMBUS叫好，对DDR只摆出可有可无的架势。而如ALI、SIS等对DDR的支持态度虽然非常明确，但成品少之又少，基本上还处于最后实验检测阶段。以目前来看只有VIA的DDR芯片组成品上市，在最近所接触的各品牌基于KT266/PRO266芯片组主板中，我们也对这两个平台的DDR芯片组有了全面的认识，体验了极速的快感。而今天，我们所要介绍的则是一款比较另类的主板----Iwill(艾威)DVD266-R。Iwill(艾威)DVD266-R是目前为止第一个提供了对双P3支持的PRO266芯片组主板(由于是工程样板，还没有正规介绍，Iwill主页中所介绍DVD266-R也并不支持双CPU，我们会尽快核实真实情况)。

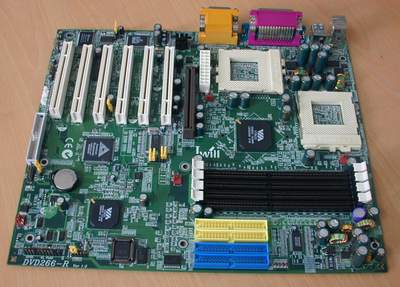

4层PCB板的Iwill(艾威)DVD266-R采用了305mm x 260mm ATX大板设计制造。双CPU主板板型设计难度会有一定程度的增强，但呈现在我们眼前的DVD266-R布局非常清晰，丝毫没有零乱的感觉。

Apollo PRO266芯片组南北桥分别为VT8233和VT8633，与先前的694X/KT133A系列相比，其最大的改变是Pro266提供了对DDR内存的支持，并且支持最新的V-Link技术(注：V-link提供了南北桥之间以266MB/s的数据传输速度，也就是说传统南北桥之间IDE通道、AC97 Link、USB、I/O等输入/输出设备不再受南北桥间距离的影响)。而南桥则在原本的基础上加入了对ACR的支持(注：ACR是由多家厂商联合制定的 PC communications riser规范。它是继AMR、CNR之后又一支持modem, Ethernet, Home PNA (phoneline networking), ADSL, 无线网络设备以及音频等设备的新型接口标准)，并且修改了AC97格式音效的规范，进一步提高了软声卡的性能。另外提供了对6个USB设备的支持。值得一提的是，在传统南北桥构架中芯片组与PCI总线之间的带宽限制已经严重制约了整体性能，目前各家芯片厂商均采用独创的技术尽力来弥补南北桥构架的先天缺陷，如扬智的M1657采用High Speed Link Bus技术，将Bus加宽以提高传输接口效率；威盛(VIA)Pro266芯片组则采用V-Link技术等等。

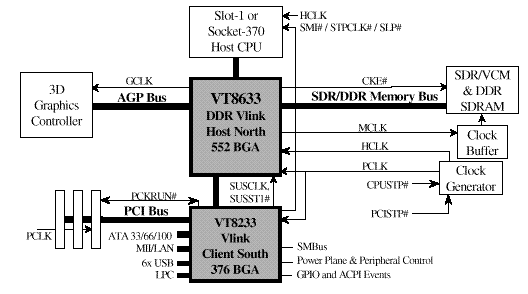

Apollo PRO266芯片组示意图。

北桥芯片VT8633 南桥芯片VT8233

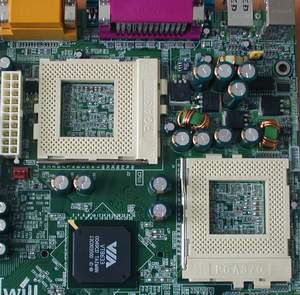

由于是双CPU主板，所以在板型上会较普通主板略宽些，与其它双CPU主板一样两CPU插座成90度角，走线不足的地方亦通过蛇形走线弥补。其最大的好处可以方便的安装大多数散热风扇，否则两CPU之间的电容会严重阻碍，甚至导致无法安装散热装置。

DVD266-R双CPU主板提供了4条DIMM DDR内存插槽，最大可以扩展4GB DDR内存，同时支持PC2100/1600 DDR内存模块。

主板不仅仅提供了两条由芯片提供的IDE通道，并且板载了AMI公司出品的RAID芯片，这样以来IDE扩充设备数目由原本的4个变为8个，提供了充足的扩展空间。当然，这也少不了对RAID功能的支持。不难看出，这款主板完全能够做为入门级服务器使用,也是发烧友的追宠目标。

板载AMI磁盘阵列芯片

四条IDE通道可以支持最多8个IDE设备的接入

不知大家是否注意，由于板型的设计，在IDE设备附近并没有发现FDD接口，它被安置在了PCI槽的最下面。

DVD266-R为了保障系统的稳定性提供了看似两组的供电系统(怪异的设计让笔者我将其说成两组)，1500微法和2200微法电容、优质的率波线圈、稳压块提供了强大的供电系统，平滑输出供给给系统使用。其中CPU插座附近和DIMM插槽外侧各放置了一部分。

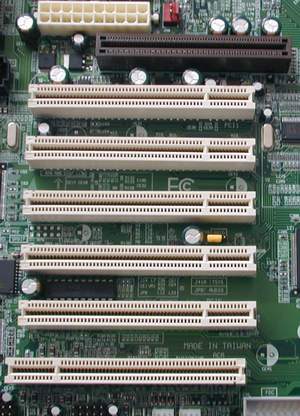

主板提供了1 4XAGP/6 32bitPCI插槽，但如ACR等接口并没有加入。依笔者之见未尝不是件好事，目前如AMR、CNR、ACR设备真正出售的少之又少，并且价格并不便宜，主板加入对其的支持从某种程度上看似乎是有些浪费。

虽然南桥芯片提供了新型的AC97规范软声卡，但Iwill并没有将其应用，相反的把AC97屏蔽掉，取而代之在主板上安置了一块CMI8734 4声道硬声卡。众所周知硬声卡成本肯定要高于软声卡，但CMI声卡芯片系列产品的高性价比也是令人垂涎的，更何况提供了4声道的支持，显示出更高的性价比，再次提高了产品的可购买性。

DVD266-R介绍：
支持双Intel Pentium III处理器从500MHz到1GHz以上
支援Intel CeleronTM处理器从300MHz到733MHz以上
提供可调整Vcore及VIO功能
采用 VIA Apollo Pro266芯片组(北桥VT8633 南桥VT8233)
提供AMI ATA/100 磁盘阵列(支持RAID 0, 1, 0+1模式)
C-media CMI8738 4.1 声道硬件环绕音效
提供4根DIMM DDR (Double Data Rate)内存插槽，最多支持4GB系统内存并支持PC2100/1600
DDR
MicroSteppingTM魔法超频允许调整处理器倍频从2x到12x倍，CPU频率时脉设定从66MHz到
150MHz以1MHz为最单位

输出/入接口
1 x SMBus Header
1 x FDD
1 x Parallel Port
1 x PS/2 Mouse
1 x PS/2 Keyboard
1 x Internal IR Connector
1 x Game/MIDI Connector
1 x Chassis Intrusion Header
2 x Serial Ports
2X2 USB Ports

扩充槽
1 x ACR Slot
1 x AGP Slot supports AGP 4X/2X模式
5 x PCI 2.2 Bus Master Slot
4 x ATA/100 UDMA IDE 插槽

DVD266-R双CPU主板由于采用了支持DDR内存的Apollo PRO266芯片组,相信性能会较以往之双CPU主板更强大，而高度的扩充性和外围集成设备又再一次的提高了主板的含金量。待成品量产时，如有机会笔者会做一个比较全面的测试来检验其真正的性能。

【作者：小熊在线-overload 北京】　　版权作品 未经许可 请勿转载
