装机学堂—第二节：机箱内的硬件安装（上）

【原创】阅读 人次
2001年04月10日09:16

上一节我们主要介绍了本学堂的一些情况，以及电脑各个组成部分的选购窍门。这一节我们将详细的讲述机箱内部各个部件，在安装时的注意事项。这些内容是作为DIYer的最基本的能力之一，想要成为一个DIY高手的“菜鸟”、“小虾”们，一定要仔细的学习本节的课程，毕竟打好基础是再提高的基本嘛！不过，也不是说已经是DIY高手的兄弟们就不用看了，其中的一些安装的顺序和手法，只能代表我们的一些主观习惯，如果大家有更好的想法，不妨也来参与我们的讨论。

上节最后我们说到了，将CPU和内存先插于主板之上，安好风扇以待备用。现在该打开机箱了！

将主板安装上去之前，应该先装电源、软驱、硬盘、光驱等。这样的顺序主要是因为如果主板提前装好，再安装以上设备时有可能会受到一些影响，反之，则不会。注意！我们这里所说的机箱是标准的ATX机箱，如果你是购买的Micro ATX机箱，那顺序就正好相反了，因为Micro ATX机箱是专为Micro 主板设计的配套产品，为的就是节省空间，安装时各部件的先后顺序要求很严格，所以要先将主板装好。

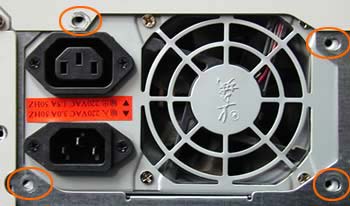

电源安装在机箱后部，四个固定用的螺丝位置成不规则四边形，位置错误是无法安装的。

一般电源的接口有3种，图上最右边的是为主板供电的接口、中间的一种是为3.5英寸软驱供电的接口，左边的接口也是最长用到的接口，它供给光驱、DVD-ROM、刻录机、硬盘等设备的电力。

早期的一些风扇也是靠左边的这种接口来供电的，不过现在的风扇供电，大多已经靠主板来供电了，而且在原来一根火线、一根零线的基础上，增加了一根探测风扇转速的感应线，使得风扇的电源接口使用的是3Pin的接口。

通常所有电源接口都是防反插的设计，你认真的看一下就会明白，一般人都不会装错，软驱和风扇的电源要多留意，看仔细后再装，不可使用蛮力！

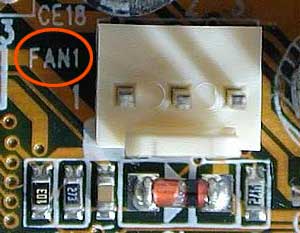

现在的一般主板都会有两到三个这样的风扇电源，而离CPU最近的一个风扇供电插座，一般都会标有FAN 1或CPU FAN，他的作用比较特殊，主板对它的要求也比较严格，有些主板厂商像升技，就定义了必须将CPU风扇插于FAN1中，否则，连开机都会失败。这种安全保护措施可以有效的防止用户在忘记插风扇电源的情况下，启动电脑，导致CPU因过热而烧毁，当然如果CPU风扇因某些原因而停转，主板检测不到风扇转速，也会做自动断电处理。

软驱安装在机箱上3.5英寸设备槽中，两边各有两个螺钉固定位置，习惯安装是3.5英寸插口在上，按键和指示灯在下。后部的接口连接是这样的：

3.5英寸小软采用的是标准的34 Pin数据线，早期的34Pin数据线都会有四到五个接口，一头自然是要插在主板上的，而另外的几个接口，可选择同时插两个3.5英寸小软或两个5.25英寸大软再或者插一个3.5英寸小软和一个5.25英寸大软，不过现在已经很难再找到5.25英寸的软盘驱动器了，所以34Pin数据线，也就大多省去了连接5.25英寸软驱的接口。在插数据线时一般会选择有扭角的一头，这是一个区分主从盘的标志，虽然现在已经很少有人再用双软驱了，但将3.5英寸软驱插于这一接口的习惯还是保留了下来。

在将数据线连接到3.5英寸软驱上时，需要多多留意，由于现在软驱设计上存在差异，在安装数据线时可能会出错。

在34pin数据线上有一侧有突起，而很多软驱数据接口并不象40pin接口一样只有一侧有与之对应的凹槽，而是两侧都有各一个凹槽。那要是插反了怎么办呢？没关系，在软驱接口处通常会标有一个数字“1”，或标在软驱外壳、或标在软驱的线路板上（1和2在接口一端），只需将34pin的数据线有红线的一侧与接口上标有“1”的一侧相对，接上即可。

如果你没有发现标有数字“1”的话，只好试试看了。在确保电源安装正确的前提下，将数据线连接到软驱上，如果开机后发现软驱灯长亮，则说明数据线插反了；解决的方法很简单：关机后再将数据调过来就OK了。

光驱和硬盘的安装。这两类设备的电源都是我刚才所说的40Pin电源接口，在连接时，比安装软驱可要省事多了，因为刚才说过40pin数据线接口有与数据线相对应的凹槽，所以不必担心会插反。

你可以按照这种检查办法来检验一下：在数据线上会有一根线是红色的，在插数据线的时候将它插在靠近电源接口的一边即可，电源接口也是把红线（火线）的一边靠近数据线的一边安装，这就是大家常说的“红对红”安装，这样就肯定不会错了。

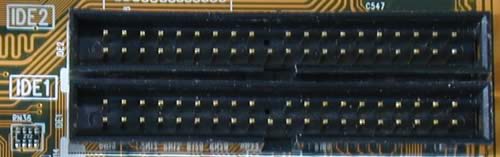

只是这两类设备使用的数据线是40Pin的IDE接口，现在的光驱普遍使用的是DMA33的数据线，连接在主板上的第二个IDE接口上。而硬盘由于性能的提升，使得传输率大多已经升级到了DMA66或DMA100的标准，使用的数据线也要比DMA33的数据线密一倍。一般硬盘都会插在主板的第一个IDE接口上。

虽然现在一些DMA66/DMA100标准的数据线都用缺线来区别主盘、从盘，但光驱和硬盘这两类设备还是需要在自带的跳线上进行设定的。通常情况下，硬盘会设定为第一个IDE接口的主盘，而光驱会设定为第二个IDE接口的主盘。

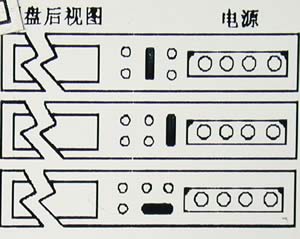

　　　　　　　　　　　　　这是硬盘的跳线　 这是光驱的跳线

数据线主从的区别在于IDE线上的接口有黑灰之分，黑的是主，灰的是从。跳线的设定可以参考这个设备在跳线周围的注释。这些注释是该设备合格的标准之一，所以大家大可不必为不会跳线而担心。
