Soundtrack Audio DSP24 VALUE声卡测试（上）
【原创】阅读
人次
【文章简介】 今天给大家评测的这款声卡非同寻常，与市面上几百元就可以做到4、6声道的声卡走的路线完全不同，它只有2个声道，更不带什么环境音效、AC3解码，售价却已高达2000元左右！“24bit/96KHz采样“究竟有什么魔力？一路使用、测试、经过几天几夜的研究，方取得半点真经，下面就分几个方面与大家一起分享...... (6542 字)
在使惯了众多的多媒体声卡之后，有没有想过试试专业一点的声卡？今天俺给大家评测的这款声卡可非同寻常，与市面上几百元就可以做到4声道、6声道的声卡走的路线完全不同，它只有2个声道，更不带什么环境音效、AC3解码！售价却已高达2000元左右！究竟它有什么能耐，要卖到如此天价呢？
带着这样的疑问，俺开始了本次测试之旅，由于摆脱不了传统声卡在脑海中留下的桎梏，一路使用、测试下来可谓历经坎坷，直至几天几夜的研究，方取得半点真经，下面就分几个方面与大家一起分享：
● 背景1：关于什么是“专业声卡”
从目前我们国内的声卡分类可以看到，PC声卡只要还是以民间娱乐为主，尽管也有高端和低端的区分，但是事实上并未有本质区别，在低端“能发声”的声卡，可涉及从板载的AC-97软声卡到50元左右的硬声卡，直到价格在100-200元之间的低档声卡，在高端，自称“非常挑剔”的朋友，也不过仅仅对于SB
Live!之类产品情有独钟而已，或者乐忠于价格在200-500之间的支持4声道、6声道、AC3解码的各种中档声，对于这类产品，大家早已司空见惯，DVD的兴起也促使它们在市场上越发走红。诸如此类的情形，本文不打算更多说明，因为，除去这些娱乐用途之外，专业领域使用的声卡大家一定是很少涉及，所谓“专业领域”指的是那些职业音乐人士，他们是我们这个社会娱乐圈中的最活跃的分子，是娱乐圈动力和源泉，大家平时听的流行音乐或唱片，都是他们的杰作。在很早以前，他们对录音棚的依赖是很高的，而随着技术的进步和时代的发展，专业的音乐工作室已经可以完成很多以往需要在录音棚里才能完成的工作，大大降低了了对录音棚的依赖。
在音乐工作室里，音乐人可以充分利用各种专业设备进行创作，这其中也包括了使用PC上的声卡进行MIDI创作和原声录音等等，如今功能强大的MIDI软件可以产生无以记数的音色，多轨音频信息在PC上完成非线性编辑和合成，最终得到可以制作CD的波形文件作品，这些作品被唱片公司买去便制作成了最终市面上发行的大碟。由上述过程可知，专业声卡的要点并不在于有多少路声道，而更强调音质的纯正，更高的讯噪比，以及对专业MIDI音色软件和标准的支持程度等等。
在主流多媒体声卡将4声道6声道作为卖点推向市场的时候，专业声卡仍不为大多数人所熟知，因此本站决定适时的为大家推出这样一篇测试，让大家一睹专业声卡之端倪。恰好我们先后收到了两块中音公司的送测产品，除了前一款MAYA的声卡已经在前些时候在本站堪出，本文则将另一片韩国产的DSP24给大家进行一番更为细致的测试，充足翔实的资料和公正客观的效果描述，相信一定能给大家耳目一新的感觉！
● 背景2：关于“24位”的声卡
顾名思义，Soundtrack Audio DSP24 （后面文中简称DSP24）是一片“24位”的声卡，这是它的重要特性和卖点之一。也许有人会说：才24位？现在不都玩128位的声卡了吗？哈哈，那就是搞错“位”的含义啦，要知道，普通声卡所标称的64位、128位...都是指声卡做MIDI功能时能够合成的复音数，而我们这里说的是声卡的A/D和D/A单元处理用多少个bit来描述
● 送测产品介绍
话说此番本站拿到的两块送测专业级声卡均由中音公司提供，一片是AudioTrak公司出品的MAYA，这个在本站2001年3月27日的《声卡中的极品——maya》 一文中已经由过介绍，另外一片，就是本次送上测试台的由HOONTECH公司出品的Soundtrack
Audio DSP24 Value.
在此有必要说明一下，这款产品的开发厂家--Hoontech公司是一个著名的韩国专业音频领域的厂家，这片Soundtrack Audio DSP24 Value就是由他们所开发的众多产品之一，面向小型的专业音乐工作室，这个产品的价格比较低廉，主卡加子卡整套产品公开的美圆报价只有178美圆，由于其性能不错，价格便宜（相对万元级的声卡而言），现已逐渐打入国内专业市场，北京中音公司就是他们的代理，究竟其品质如何，还是让我们看一看详细的测试经过吧！
● 芯片功能简介
下面，俺给大家介绍一下卡上2颗主要的数字处理和DA转换芯片。

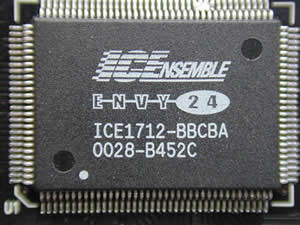

HOONTECH公司出品的Soundtrack Audio DSP24 Value，此卡内带2个独立的混音器，主芯片采用了ENVY24 ICE1712-BBCBA芯片，它是本卡的核心，支持24位数码处理模拟输入和输出信号，具备高达96KHz的采样频率，可以达到48KHz的模拟音频上限，远远超过人耳20KHz的极限，本芯片负责“输出混音器”，它被独立用于输入和输出音频的录制、混合。

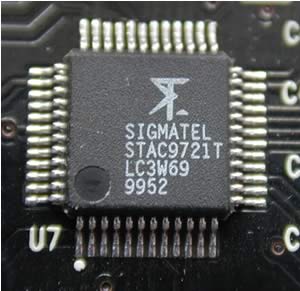

卡内另外一个独立的混音器用来实现普通的PC音频多媒体功能，比如windows音频或者CD音频的回放，这些是透过AC-97Codec实现的，这片STAC9721
是一个18bit的 AC-97 Codec ，负责A/D和D/A转换，拥有高达 95dB 的输出动态范围。

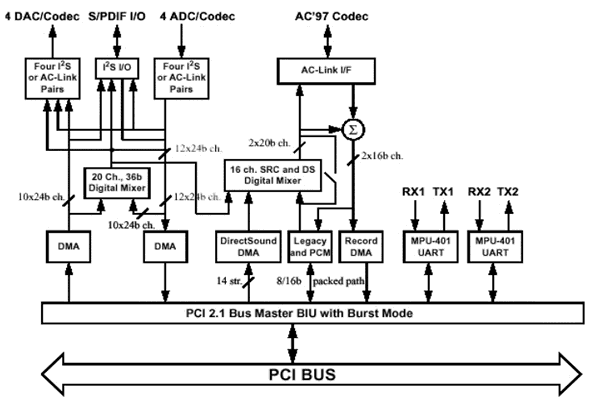

从上图可以看到，线路输出、AUX和CD输入是通过AC97Codec并被内部混音器所控制的。
芯片内总计有4个DAC/CODEC，4个ADC/CODEC，S/PDIF I/O，光纤I/O和模拟信号（RCA接口）是由外部混音器所控制的。
● 测试环境介绍
此番本站对专业声卡的评测是一个全新的尝试，为了使测试公正合理起见，我们先给大介绍一下测试的环境。
主机：C366/128MB内存/金钻20G
声卡：Soundtrack Audio DSP24 Value 、子卡一套

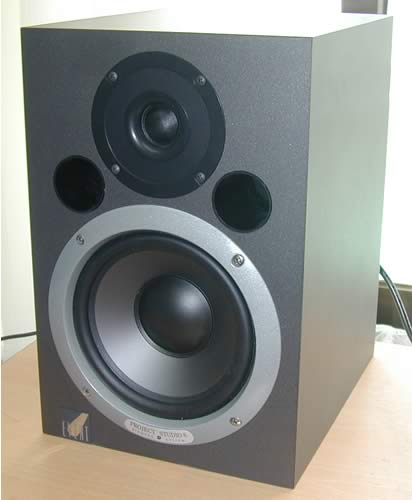

音箱：EVENT PROJECT STUDIO 6 专业监听音箱（有源） 1对
为了真实反应声卡的输出效果，我们绝对不敢采用市面上流行的什么“N.1”音箱或者家用音箱，而是专门借来了这对专业级的监听音箱，这可是价值6千大元 的宝贝东东呀！关于这个监听音箱的测试，我们以后会专门有文章描述，大家可拭目以待！
光驱：SONY CDU5211
CD光盘都是用它放的
在本次测试中，光驱以模拟接口与声卡连接，这是因为CD唱片只有16位的数字输出，无法给这片24位的声卡提供足够的信息，因此干脆就接模拟口上了。
声卡的CH1/2 OUT接到监听音箱上，由于它的有源的，而且2者都是标准的阻抗连接，所以不存在功率匹配问题。
● 测试过程和评论
毋庸质疑，本次测试将再次体现对该产品全方位的考验和多角度的观察
共分了7大评测点——
(1)外包装与手册
包装盒简易，说明书简易
就是这样简易的包装，几乎给人一种感觉好象就是市面上廉价的山寨声卡，不过过早地做这样的评论显然是不合适的，翻到包装盒的背面：
“24bit CODEC for the 96KHz recording”的字眼赫然入目，明眼的发烧友难免会有一惊！而“GIGA、ASIO”等标识则更会使专业人士心动！并一改方才对其貌不惊人的包装所产生的怀疑，显然厂家所吸引的买家不会是仅仅乐忠于游戏音效或只单注重DVD声场的常规发烧友，而是以吸引专业领域的人士为主，突出其用途和对专业音频软件的支持程度。
DSP24的说明手册做得同样十分简陋，为全英文，印刷质量一般，仅有几个硬件接口的简要说明、驱动程序和附带软件的简易安装过程、这些对使用者来说基本都是一些常识性的步骤，意义不大。而关键性的使用说明则几乎没有，这也导致俺初次使用的时候死活弄不声音来，闹尽了笑话，不提。
结论：包装朴实，但可能不够结实，美术设计方面尚有待提高。
本次测试的由HOONTECH公司出品的Soundtrack Audio DSP24 Value.外观呈黑色，请看下面的图片：

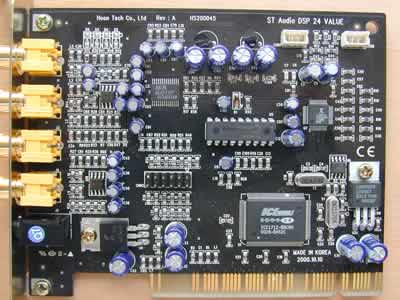

点击放大，欣赏原图 这个就是主声卡的外观
DSP24的版卡设计和做工是值得称赞的，电路布局合理，用料也还可以，不过，作为一款低价格的专业声卡，其模拟部分仍大量采用普通的85℃/16V或35V的电解电容。电路板全部涂以黑色防护层。

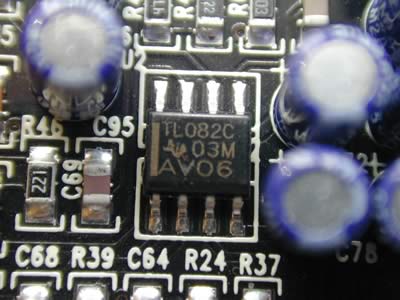

声卡的输入和输出部分均采用廉价的双运放TL082做模拟放大和耦合
在主卡上提供了如下的外接端口和跳线：
外部接口5个：
其中前4个都是RCA接口，单声道的。只有LINE-OUT是双声道的3.5毫米插孔。
内部接口3个：
* 模拟 CD IN 接光驱模拟输出
DSP24的外部接口采用RCA接口设计，而且是单声道的，这对于用惯了多媒体声卡的朋友可能会不太习惯，而对专业应用则影响不大，2个单声道可以做为一个双声道使用，或者就是独立的2个声轨，与话放、调音台连接则更不必考虑什么立体声，专业音频创作都是以一条条单独的音轨为单位的，这也是与我们平时使用声卡不同的地方。
在音频接口设计统一采用RCA莲花插孔，而且是全部镀金的。所以特别适合与专业器材连接。

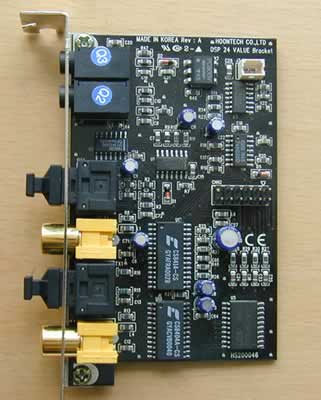

点击放大，欣赏原图 这个是附带的子卡的外观
子卡的做工与主卡相同，子卡与主卡通过一个电缆连接，在卡上可以看到一个缺针位置，电缆头相应的地方被堵死了，这样的设计可以保证不会插反或插错（见下图）。
加上了子卡后，又多了不少接口：
* MIDI输入接口(MIDI-IN)
同样的，子卡的外部同轴接口也全部采用镀金方式，RCA插口，与外部音频设备连接也很方便。
在内部接口上，子卡带有了CD 数字音频口，使用SB Live！声卡的朋友对此应该都比较熟悉了。CD 数字音频口的意义在于播放CD时，唱片音乐信号不需要经过CD-ROM上的数模转换芯片进行解码的，而直接通过连线传输到声卡，数模转换的工作就交由声卡上的更高精度的DA芯片来完成，因为绕过了CD-ROM上信噪比欠佳的D/A芯片，音质将由声卡的DA芯片所决定，显然对于优质的声卡，完全可以得到更好的效果。不过，由于现在使用Windows
Media Player 7.0，或者超级解霸一类的软件，CD的数字回放同样可以被实现，因此CD 数字音频口的必要性也不是很大了。当然，把CD SPDIF接口设计在子卡上还是值得称赞的，毕竟不是所有的用户都装了那些新软件。
结论：DSP24声卡电路设计合理，接口用料较好，元件用料一般，提供的接口与功能主要偏重专业应用，输入仅2个单通道，对普通多媒体应用则不太适合。附加的子卡提供了更多的数字接口，适合专业或普通应用，无论光纤口还是同轴口，对于高端的应用实用性还是较强的。卡上PCB元件排列整齐，但焊锡缺乏光泽，视觉效果不佳，好在对使用并无影响。由于采用了高性能、高精度的CODEC芯片，支持了高达24bit/96KHz的处理能力，加上对各种数字接口的支持，可谓功能完善，性能出色。
(3)驱动程序和附送软件
自此本声卡的外观已经给俺留下的深刻的印象，不过留下更深印象的则是其使用过程，让我从驱动程序的安装开始说起吧：
驱动程序的安装非常顺利。开机后声卡可以被识别，驱动的安装从识别出新硬件开始还是比较自动的，与普通声卡没有什么区别，选择光盘上的DSP24目录装完后将出现3个控制台，其中2个将添加再任务栏的喇叭图标旁边，声卡设置界面在开始菜单和任务栏中都可以快速找到。

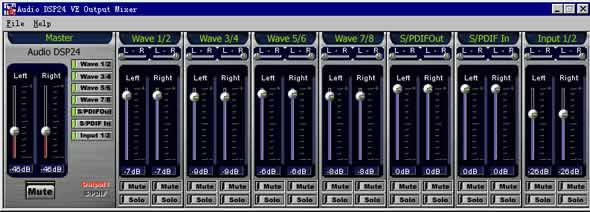

External Mixer
这个是控制外部输入和输出的混音器，输出只能送往 CH1 OUTH,CH2 OUT

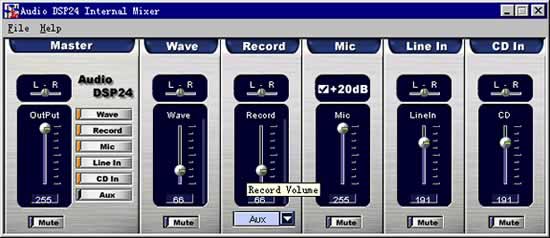

Internal Mixer
这个是控制内部输入和输出的混音器，包括CD音频，输出只能送往LINE OUT口

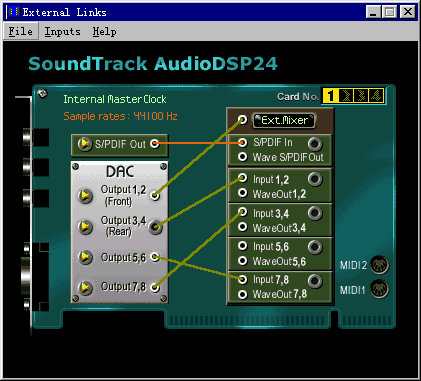

这个是控制和切换DAC的输出到输出通道的界面，很有趣的是，它采用连线的直观方式，只要点击左边的源就可以把它连到右边的目标输出通道上，如果要让接到CH1/2OUT上的音箱发声的话，一定要把输出送到ExtMixer上，否则，如果连接错了，音箱就不会有声音发出，任你怎么着急也没有用。
这几个混音台和控制界面显然跟我们平时用惯了的普通声卡不同，它的External Mixer和Internal Mixer是不相同的，Internal
Mixer的使用类似于普通声卡，而External Mixer则完全是为专业用途设计的，或者说，在这里Internal Mixer的存在完全是为了兼容windows的多媒体功能！
总结：使用上混音逻辑与普通声卡有差异，笔者也是琢磨良久才搞清楚其工作方式的，驱动程序支持windows95/98/Me/NT4/2000，应该说还是比较广泛的。
2）附送专业的捆绑软件
声卡附送了Emagic的“Logic Soundtrack 24 音频/MIDI编辑作曲软件”，这个是专业作曲软件。
同样的，此声卡对其他的一些专业录音、作曲、MIDI软件的支持也很好，相对而言，这些专业的软件初次使用难免感觉烦琐一些，但对于使惯了的专业人士则是如鱼得水，非常上手，限于篇幅，不再详述。
总结：捆绑软件有，但是不多，而且专业性较强，软件的说明却没有提供，对业内人士可能问题不大，但对于生手来说难度比较大。
（未完，待续！）
此声卡在4月4日—7日的COMDEX CHINA展览会上有展示欢迎您到场参观！
