丽台（LEADTEK）出品的694X+686B介绍
【原创】
2000年11月14日13:25
【文章简介】

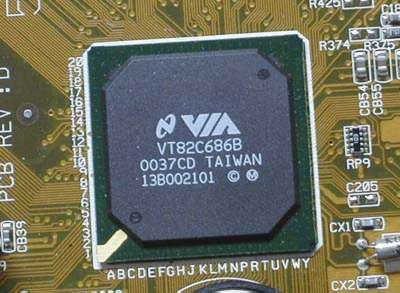

最近VIA推出了一款南桥芯片——686B，与前身686A相比，它增加了对UDMA100的支持（686A只能支持到UDMA66）...

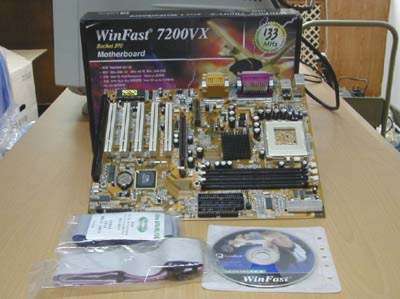

最近VIA推出了一款南桥芯片——686B，与前身686A相比，它增加了对UDMA100的支持（686A只能支持到UDMA66），对于我们DIYer来说当然是件好事情了，因为就算我们现在真的用不到UDMA100（硬盘速度跟不上），以后呢？谁知道一觉醒来会有什么标准出台？谁知道我们日后会用到多快的硬盘？所以现在购买主板，选择南桥是686B的KT133或694X才是比较明智的。当然如果你已经在用只支持UDMA66的主板的话，大可不必升级至UDMA100（无论是更换主板还是通过附加卡上UDMA100）都不值得。 好了，现在让我们来看看这块采用686B做南桥芯片，支持UDMA100的主板吧。这是丽台（LEADTEK）出品的694X+686B的SOCKET 370主板，提起丽台，很多朋友的第一印象是显卡，的确，丽台在显卡市场确实很成功，但它在主板市场也同样有很多产品，只不过大家不熟悉罢了。

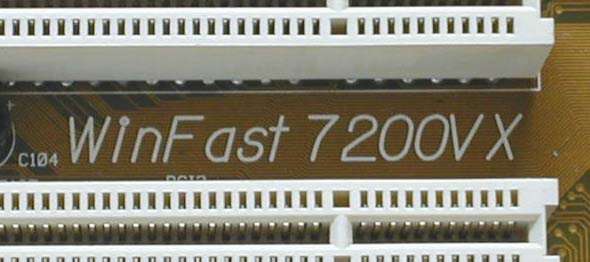

这块主板提供了一个AGP4X插槽、五个PCI插槽、一个AMR插槽、一个ISA插槽、三个DIMM插槽、还有两个IDE接口。保留ISA槽的设计是为了照顾从老机器升级的用户，一些诸如股票卡、解压卡之类的老古董还是ISA槽的，要是不这样设计就没法继续使用了。在第一和第二个PCI插槽之间印刷着这块主板的型号——WINFAST 7200VX。好象很多厂商都喜欢把主板型号印刷在这个位置，也有喜欢印在旁边的。

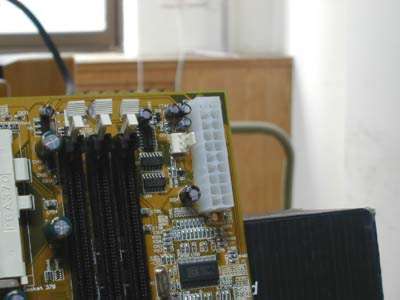

这块主板的电源接口比较个别，放在了主板的右上角，不难理解丽台的用心：这样的设计对于拔插电源插头来说是很方便的。

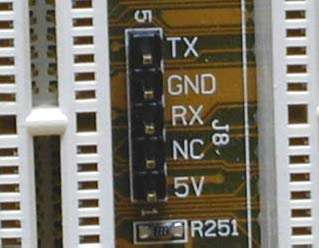

主板上具有IR（红外传输）接口，可以通过购买附加的红外通讯接口在两台设备之间进行无线通讯并没有什么希奇，当今几乎所有的主板都具有这个接口，但是象这样把每个针脚的定义都标明的倒是挺新鲜的，不过好处也显而易见，如果通讯不正常，可以检查一下是否购买的接头与主板上的定义不同，调整一下顺序就可以了。
还有那个AGP 4X的插槽，右边多了点东西，把AGP显卡插上之后再把那个白色的扳手掰正，AGP 显卡就被固定住了。

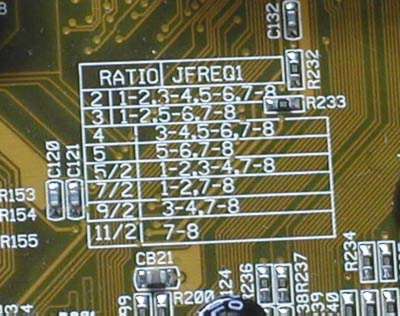

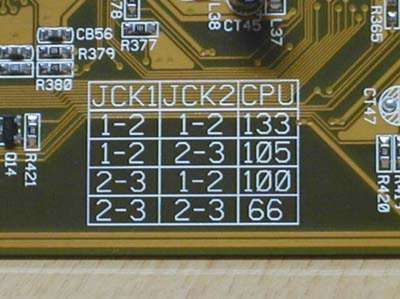

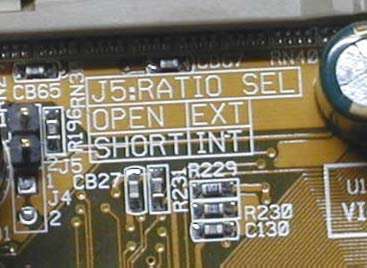

这块主板还提供了硬跳线来设置CPU的外频和倍频，不过这个调整倍频的设计在今天这个“无频不锁”的时代似乎派不上用场，因为无论INTEL的赛扬还是PIII，统统都是锁了倍频的，当然如果你能找到测试用的工程样品（未锁倍频）就另当别论了。对于外频的设置，主板上除了标准的66、100、133MHZ外，还有个105MHZ的设定，如果你对把赛扬超频到100MHZ不满意，可以进一步试试105MHZ。
这块主板上用来插IDE指示灯、电源指示灯的位置比较有趣，在印刷说明的时候把空的，也就是没有针脚的位置都用“○”标明了，而且IDE1和IDE2口是分开插的，这就对机箱提出了一个要求：是否具有两个以上的IDE指示灯。也许这一点可以作为机箱生产厂家的一个特点也说不定呢。
